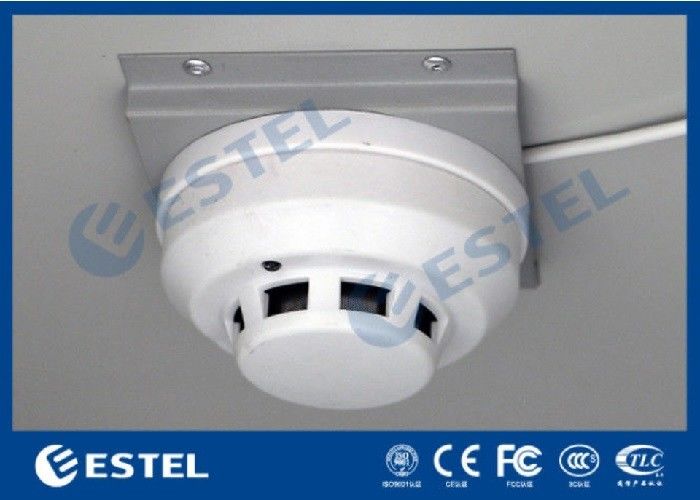

AC 9V-35V نظام المراقبة الأمنية غير الترميز كاشف الدخان الضوئي

كاشف الدخان الضوئي غير المشفر AC9V - 35V طاقة كهربائية شغالة

1. تعليمات المنتج

المنتج عبارة عن كاشف دخان غير مشفر ، مع زوج من جهات اتصال خرج التبديل ، والتي يمكنها اختيار الإخراج المفتوح عادةً والمغلق عادةً وفقًا للاحتياجات الفعلية.في التشغيل العادي ، يومض ضوء المؤشر كل 8 ثوانٍ ؛في حالة التنبيه ، يكون ضوء المؤشر قيد التشغيل دائمًا ، ويعمل جهة اتصال خرج التنبيه في نفس الوقت.

2. ميزات المنتج

• إعادة تعيين إيقاف التشغيل / إعادة التعيين التلقائي اختياري.
• خرج التنبيه NC / NO اختياري.
• 9 ～ 35V مدخلات جهد عريض بدون قطبية (AC ، DC).
• خرج الشبكة / مؤشر ضوء مؤشر LED / إنذار صوت صفارة الاستعداد.
• عملية تصنيع SMT ، استقرار قوي.
• انخفاض التيار الساكن وتوفير الطاقة.
• مقاوم للأتربة والحشرات وتصميم مقاوم للتداخل للضوء الأبيض.
• التدريع المعدني ، ضد تداخل التردد اللاسلكي (20 فولت / م -1 جيجاهرتز).

3. المواصفات الفنية

4. تركيب المنتج

4.1 حدد موقع التثبيت المناسب ، المثبت بشكل عام على السقف في وسط منطقة تغطية الكاشف.

4.2 قم بتوصيل خط الطاقة وخط الإشارة بقاعدة التركيب (قاعدة التركيب 〝1〞 و 〝2 لا توجد مدخلات قطبية لإمداد الطاقة ؛〝 3 〞و〝 4 هي جهة اتصال خرج إنذار)

4.3 وصف المفتاح الأزرق ثنائي الرقم

"2" يتوافق مع مفتاح التحكم KT

"1" يتوافق مع مفتاح التحكم RST

4.3.1 إعداد خرج إنذار KT

عندما يتم سحب مفتاح KT "2" إلى الحرف "on" ، يتم إغلاق التتابع عادةً

عندما يتم سحب مفتاح KT "2" إلى الحرف "off" ، يكون التتابع مفتوحًا بشكل طبيعي

4.3.2 وضع التنبيه RST

عندما يتم سحب مفتاح RST "1" إلى الحرف "on" ، فسيتم إعادة ضبطه تلقائيًا.

عندما يتم سحب مفتاح RST "1" إلى الحرف "off" ، يتم قطع الطاقة وإعادة الضبط

4.4 برغي قاعدة التركيب في السقف

4.5 قم بمحاذاة نقطة تحديد الموقع عند نهاية قاعدة الكاشف مع أخدود تحديد موقع قاعدة التركيب ، وقم بتدويرها في اتجاه عقارب الساعة لتثبيت الكاشف.

5. ملاحظات

5.1 انتبه إلى منع الغبار.يجب إزالة غطاء الغبار بعد دخول المشروع حيز الاستخدام رسميًا.

5.2 يجب ألا يكون هناك مأوى في نطاق 0.5 متر حول الكاشف.

5.3 يجب ألا تقل المسافة الأفقية بين الكاشف وفتحة تزويد الهواء بالمكيف عن 1.5 متر.

5.4 يجب ألا تقل المسافة الأفقية بين الكاشف والجدار وحافة الشعاع عن 0.5 متر.

5.5 يركب الكاشف في منتصف سقف الممشى الداخلي بعرض أقل من 3 أمتار.يجب ألا تزيد مسافة تركيب الكاشف عن 15 مترًا ، ويجب ألا تزيد المسافة بين الكاشف والجدار النهائي عن نصف تباعد تركيب كاشف التحكم.

5.6 يجب تثبيت الكاشف أفقيًا.على سبيل المثال ، يجب ألا تزيد زاوية ميل التثبيت المائل عن 45 درجة.

5.7 يجب تثبيت قاعدة الكاشف بإحكام ويجب أن يكون توصيل الأسلاك الخاص بها موثوقًا به.

5.8 يوصى بإجراء اختبار محاكاة للحريق مرة كل نصف عام لاختبار ما إذا كان الكاشف يعمل بشكل طبيعي.

6. حزمة الصور
