جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل

جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل
جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل

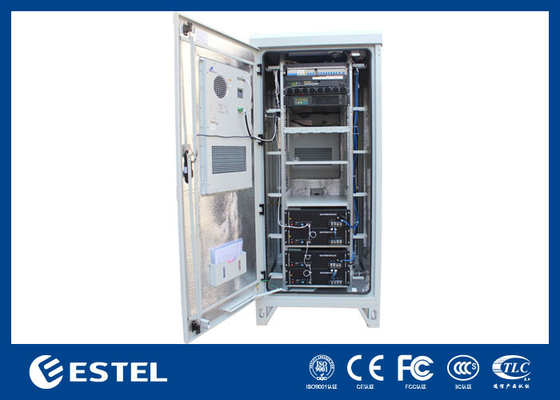

صورة كبيرة :  جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل

تفاصيل المنتج:
مكان المنشأ: شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية: ESTEL
إصدار الشهادات: ISO9001, CE, 3C, FCC, TLC, IP55
رقم الموديل: ET9090210-EQ
شروط الدفع والشحن:
الحد الأدنى لكمية: 1 مجموعة
الأسعار: Negotiation
تفاصيل التغليف: حقيبة خشبية
وقت التسليم: 15-20 يوم عمل
شروط الدفع: T / T ، L / C ، D / A ، ويسترن يونيون ، باي بال ، إلخ
القدرة على العرض: 5000 مجموعة شهريا
مفصلة وصف المنتج
الحجم الخارجي للخزانة: العرض × العمق × الارتفاع 900 × 900 × 2100 مم رف 19 بوصة: 40U
اللون: RAL7035 رمادي باب: باب أمامي واحد
مستوى الحماية: IP55 ملحقات متكاملة: وحدة التحكم في الطاقة، EMS، المصلح
نظام التبريد: مكيف هواء ومروحة المواد: الصلب المجلفن ، جدار واحد مع العزل
قفل الخزانة: قفل ثلاثي النقاط مضاد للسرقة (قفل دعم) المعالجة السطحية: طلاء مسحوق مضاد للتآكل في الهواء الطلق
تسليط الضوء:

خزانة اتصالات خارجية أحادية الجدار

,

خزانة اتصالات خارجية IP55 40U

,

رف 40U بجدار واحد





حائط واحد IP55 مضاد للماء 40U خارجية مجلس الوزراء الاتصالات مكافحة التآكل





1.خزانة الاتصالات الخارجيةالمعلمات التقنية



البند النوع المعلم التقني
الهيكل البعد الأبعاد الخارجية: W × D × H 900 × 900 × 2100mm
التخطيط حجرة واحدة
طريقة تركيب المعدات 19 ′′ رف، 40U
الباب مع باب أمامي واحد ، وقفل ثلاث نقاط للخزانة الخارجية (قفل دعم)
المواد الفولاذ المعدن، جدار واحد مع العزل
العزل الحراري 20 ملم PEF
حماية الدخول IP55
تحكم درجة الحرارة التبريد مكيف الهواء والمروحة
الإضاءة مصباح LED مصباح LED
الحرارة الحرارة درجة حرارة العمل: -40°C ~ +55°C
درجة حرارة التخزين: -50°C ~ + 70°C
درجة حرارة النقل: -50°C ~ +70°C
الرطوبة الرطوبة النسبية 5% ~ 100%
الضغط ضغط الهواء 62kpa ~ 101kpa (مثل 0m ~ 5000m الارتفاع)
كثافة الإشعاع كثافة الإشعاع الشمسي 1120 × (1±5%) W/m2



2. IP55حكومة الاتصالاتملفه



إستيل هي الشركة المصنعة المهنية من مجلس الوزراء الاتصالات الخارجية وحل التحكم في درجة الحرارة لمجلس الوزراء الاتصالات الخارجية في الصين. لدينا أكثر من 10 سنوات من

تجربة البحث والتطوير والإنتاج والتصدير.



3ميزات مجلس الوزراء



(1) يمكننا دمج مكيف الهواء، ونظام مراقبة البيئة، ونظام المباشرة، وتوزيع الطاقة، والعاكس، والبطارية والألياف البصرية في خزانة الاتصالات الخارجية.

(2) مادة الخزانة: الفولاذ المغلف والفولاذ المقاوم للصدأ والألومنيوم والفولاذ المطاط البارد اختيارية.

(3) طرق مختلفة لتركيب الخزانة: التثبيت الأرضي، التثبيت الجداري وتثبيت القطب.

(4) طريقة تبريد الخزانة: مكيف الهواء، ومبادل الحرارة، TEC والمروحة اختيارية.

(5) نوع الخزانة: خزانة المعدات وخزانة البطارية وخزانة الكهرباء ((فئة واحدة، فئة اثنتين، فئة متعددة).

(6) لدينا مهندسين تصميم محترفين، يمكن أن تخصيص بالضبط.

(7) الخزانة الخارجية مستوى عال من الحماية، IP55، IP65، IP66، مضاد للماء، مضاد للغبار، يمكن استخدامه في بيئة خارجية قاسية.

(8) هيكل الباب المدمج ، قفل ثلاثي النقاط ، لا يوجد أشرطة خارجية ، تعزيز مكافحة السرقة.

(9) مبيعات مباشرة من الشركات المصنعة لزيادة هامش الربح الخاص بك.

(10) مراقبة جودة صارمة وجودة مستقرة.

(11) تسليم سريع، لا داعي للقلق بشأن وقت التسليم.

(12) خدمة ممتازة بعد البيع.



4ميزات خزانة الاتصالات الخارجية



(1) الخزانة مقاومة للغبار والشمس والتمطر، مستوى حماية IP55.

(2) تبريد الخزانة: مكيف الهواء ومروحة.

(3) تخطيط الخزانة معقول ، مما يسهل الوصول إلى الكابلات ، وتثبيتها وأرضيتها. هناك مدخلات الكابلات بشكل فردي لكابلات الطاقة وكابلات الإشارة والكابلات البصرية.

(4) إضافة شريط الأرض.

(5) بما في ذلك نظام مراقبة البيئة مع اتصال SNMP.

(6) يمكن تخصيص توزيع الكهرباء بناءً على الحاجة الفعلية للعميل.

(7) يمكن تخصيص نظام المصلحات.





5قائمة الملحقات



لا، لا، لا

البند

كمية

الوحدة

المواصفات

1

خزانة الاتصالات الخارجية

1

تم تعيين

(1) الأبعاد الخارجية W × D × H 900 × 900 × 2100mm

(2) حجرة واحدة: بما في ذلك 40U القياسية 19" رف

(3) مع باب أمامي واحد وقفل مضاد للسرقة من ثلاث نقاط للخزانة الخارجية ((قفل دعم)

(4) المواد: الفولاذ المغلف؛ جدار واحد مع العزل الحراري

(5) مستوى IP: IP55

(6) مدخل الكابل في الجزء السفلي

(7) بما في ذلك قضيب النحاس

2

مكيف الهواء

1

تم تعيين

مكيف الهواء

طاقة التبريد: 1500 واط

إمدادات الطاقة: AC220V، 50Hz

3

مروحة

1

تم تعيين

مروحة AC220V اثنين ومراقب درجة حرارة واحد

4

نظام مراقبة البيئة

1

تم تعيين

1 × وحدة مراقبة البيئة، 19 ′′، 1U؛ AC220V، دعم الاتصالات RS485 و SNMP

جهاز استشعار دخان 1 ×

مستشعر 1 × للمياه،

مستشعر درجة الحرارة 1 ×،

أجهزة استشعار الباب

5

وحدة توزيع الكهرباء المتغيرة والمتغيرة

1

تم تعيين

الدرجة B مقاومة للبرق

مدخل التيار المتردد: 63A / 2P × 1.

مخرج التيار المتردد: 16A / 1P × 4

مخرج متردد: 16A / 1P × 4

الارتفاع: 4U

6

مفتاح مصباح LED

1

البنك المركزي

تستخدم للسيطرة على مصباح LED

7

مصباح LED

1

البنك المركزي

AC220V ، تستخدم للإضاءة في الخزانة

8

الحزمة

1

تم تعيين

غلاف خشبي



6نظام تصحيح الاتصالات



النموذج: ET48450P200 الصور



جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 0



نظام المصلح ET48450P200 مقدمة



ET48450P200هي رف فرعي مقاس 19 بوصة لنظام الطاقة الهجينة، مع تصميم صغير بطول 13U لتلبية احتياجات التطبيقات الحرجة من الألياف ونقل الميكروويف، جهاز الوصول، المفتاح.أقصى طاقة للنظام هي 450A، مع مدخل AC / مدخل DC / بطارية / محمولة MCBs. يتم الوصول إلى الكابلات من الأمام مع MCB وبار الحافلة.



الخصائص الرئيسية

  • نطاق واسع لجهد الدخول: من 85 إلى 290VAC للمصحح و 120 إلى 420VDC لـ MPPT
  • يدعم واجهات الاتصالات الإثيرنت، SNMP، ModBus و RS485
  • المصلح، MPPT والتحكم هي الساخنة قابلة للتوصيل، سهلة وسريعة الصيانة على الانترنت
  • كفاءة عالية تصل إلى 96٪ لتخفيض تكلفة التشغيل





نظام تصحيح الاتصالات - ET48450P200
البعد W482 × D350.6 × H13U ، ≤40kg (بدون وحدات)
وضع التبريد التبريد الطبيعي
وضع الصيانة الصيانة الأمامية
مستوى الحماية IP20
توزيع المدخلات
  التكييف العاصمة
وضع الإدخال 380VAC ثلاثي المراحل 120VDC~420VDC
تردد الإدخال

45~65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

/
قدرة المدخلات 100A/4Px1 25A/2Px4
برنامج التعاون 20kA/40kA، 8/20μs
توزيع الناتج
  وحدة التصحيح وحدة الطاقة الشمسية
الجهد الخارجي

-42-58VDC، القيمة الاسمية: -53.5VDC

- 42 -58VDC، القيمة الاسمية: -54.5VDC

مفكّرات البطارية 250A/1P x3 ((125A/3P x 3)
أجهزة كسر الحمولة

LLVD: 125A / P × 2، 25A / 1P × 1، 1 نقطة احتياطية

BLVD: 125A / 1P × 2، 6A / 1P × 2

SPD DC 10kA/20kA، 8/20μs
الوحدة
  وحدة التصحيح وحدة الطاقة الشمسية
الجهد المدخل 85~290VAC، مقياس 220VAC 120~420VDC، مقياس 340VDC
الكفاءة > 96% > 96%
الطاقة المسجلة 3000W ((176 إلى 290VAC) 3000W ((200 إلى 420VAC)
درجة حرارة العمل -10°C~+75°C(الإنتاج الكامل أقل من 55°C) -10°C~+75°C(الإنتاج الكامل أقل من 50°C)
جهاز التحكم
مدخل الإشارة 7 الاتصال الجاف
مخرج الإنذار 4 AI (درجة حرارة البطارية 2، درجة حرارة المحيط 1، مستوى الوقود 1) ، 1 RS485، 7 DI
ميناء الاتصال RS485، SNMP
وضع العرض شاشة LCD
البيئة
درجة حرارة العمل -10°C ~+50°C
درجة حرارة التخزين -40°C ~+75°C
رطوبة العمل 5%~95% (غير مكثفة)
الارتفاع 0~4000 متر (إذا كان الارتفاع ضمن نطاق 3000 متر)~4000m، الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1°Cمع زيادة الارتفاع بـ 200 متر)




7رسم مجلس إدارة الاتصالات الخارجي







جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 1



8. صور خاصة بالخزانة



جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 2



جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 3

جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 4







9شهادة IP65 من خزانة الاتصالات الخارجية



جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 5



10. تطبيقات مجلس الوزراء الاتصالات الخارجية



جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 6



11التعبئة والتسليم



حزمتنا من الخشب المقاوم للنسيج خالية من التبخير وليس من الخشب الصلب

الامتثال لمادة 15 من ISPM 2.1، التي نشرتها منظمة الأغذية والزراعة للأمم المتحدة.





12. صور أخرى من خزانة الاتصالات الخارجية





جدار واحد IP55 مقاوم للماء 40U خزانة اتصالات خارجية مضادة للتآكل 7
