IP6519الرف القياسيخزانة رف المعدات الفولاذية المعالج مع نظام التبريد

1المعلمات التقنية

البعد الخارجي H × W × D 1000 × 650 × 650mm

حجرة واحدة

طريقة تثبيت المعدات:19 ′′ رف قياسي

مع باب مدخل واحد

مع قفل مضاد للسرقة ثلاث نقاط للخزانة الخارجية (قفل دعم)

مادة: جدار واحد 1.2 ملم الفولاذ المغلف مع العزل الحراري

حماية الدخول: IP65

التحكم في درجة الحرارة: 220VAC 50HZ مكيف الهواء 600W

مصباح LED: 220VAC مصباح LED

درجة حرارة العمل: -40°C ~ +55°C

درجة حرارة التخزين: -50°C ~ + 70°C

درجة حرارة النقل: -50°C ~ +70°C

الرطوبة الرطوبة النسبية 5% ~ 99%

ضغط الهواء :62kpa ~ 101kpa (مثل الارتفاع 0m ~ 5000m)

كثافة الإشعاع الشمسي:1124 × (1±5%) W/m2

قائمة الملحقات

2الحكومةالخصائص

التصميم المدمج والخفيف ذو الجدار الواحد
الحماية العالية ضد التآكل
يحتوي على سقف متكامل
سمك الصفيحة: 1.2 ملم
مع العزل الحراري ، غلاف مسحوق البوليستر مع حماية فوق البنفسجية
غطاء PUR غير مسامع مناسب لدرجات الحرارة القصوى
تصميم مصفح بالكامل ، يتم توفيره بالكامل ، لا يتطلب تجميعًا
التشطيب السطحي: إزالة الدهون، المخلل، غسل الفوسفور، التنظيف، وتغطية البودرة

3تعليمات مجلس الوزراء

هذه الخزانة بطول 1000 ملم وعرض 650 ملم وعمق 650 ملم. تمثل هذه الخزانة حلًا مناسبًا للمشاريع التي تتطلب متطلبات عالية في المناخ المستقر داخل الرف.مصممة خصيصا للتركيب على عمود.


4الملحقات الاختيارية


● حل التبريد: نعتمد على مكيف الهواء لتحكم درجة الحرارة لضمان أفضل ظروف العمل داخل الخزانة.
● وحدة توزيع الطاقة: يمكن تلبية متطلبات نظام الطاقة التشغيل العادي وصيانة المعدات
●أجهزة استشعار: يمكنها مراقبة درجة الحرارة الداخلية، الرطوبة، النار/الدخان، حالة فتح الباب.
● الضوء: مصباح أنبوب LED قطعة واحدة للضوء الداخلي و مثبت على الغطاء العلوي.
● رف قوي في الداخل لتكون مجهزة مع معدات الاتصالات، مصدر الطاقة، جهاز التحكم في درجة الحرارة وغيرها من المرفقات.
● عرض رقمي لتحديد درجة الحرارة، إنذار درجة الحرارة، معايير درجة الحرارة الداخلية والخارجية، وجميع أنواع معلومات الإنذار الأخرى، إلخ.

5ميزات الحجرة

-حماية الدخول IP55، يمكننا توفير خزانة IP65 على أساس العميل's الفعلي.

-صناعة من المواد الغالبة الثقيلة

-الباب الأمامي يستخدم قفل مضاد للسرقة ثلاثي النقاط القياسية قفل الباب يشكل هيكل قفل ثلاثي النقاط العلوي والوسطى والسفليتأثير القفل آمن وموثوق به.

-أعمدة تركيب قياسية بطول 19 بوصة

- الأبواب التي تم تأمينها بواسطة قفل نظام القفل الميت من الصلب (قفل القفل الداعم)

- يتم تثبيتها في الجذر الأرضي أو فوق الأرض نظام قاعدة العمود من خلال "دفن مباشر"

-إدخال الكابلات من خلال القاعدة كقاعدة مع إدخال الجانب أو السقف متاح عند الطلب.

6مقدمة مجلس الوزراء

• هيكل مجلس الوزراء

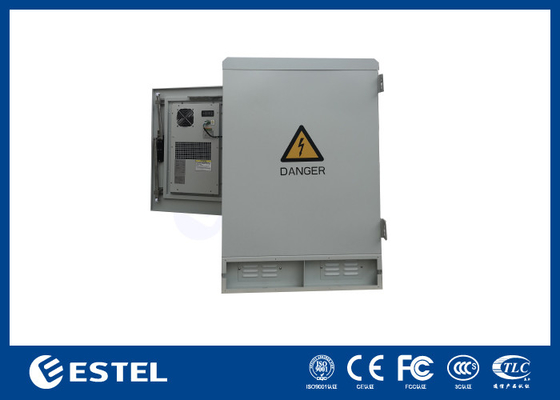

تتضمن الخزانة رف تثبيت المعدات 19 ′′. تتضمن الخزانة مكيف هواء واحد ، مثبت على الباب الأمامي.

• باب الخزانة والقفل

تتضمن الخزانة بابًا أماميًا واحدًا وبابًا خلفيًا واحدًا. يستخدم باب الخزانة هيكلًا مضمنًا. زاوية فتح الباب أكبر من 110 درجة ويمكن لجهاز الحد الباب أن يحد من زاوية الافتتاح.القفل مضاد للسرقة قفل ثلاث نقاطكل باب خزانة يتضمن جهاز استشعار الباب المفتوح، يعمل مع وحدة مراقبة البيئة.


7.التقنيةSالصدر

• المواد: الصلب المعدني الجيد
• المعالجة السطحية: إزالة الدهون ، إزالة الرطوبة ، الفوسفاتية المقاومة للصدأ (أو التصلب) ، المطلية بالمسحوق.
• محمل حمولة الخزانة: ≥600kg
• حماية الدخول: IP65
• مقاومة الشعلة: تتوافق مع GB5169.7 اختبار A
• المقاومة العازلة: المقاومة العازلة بين أجهزة التأريض وأجزاء جسم الخزانة لا تقل عن 2 × 104M / 500V ((DC).
• الجهد المقاوم: الجهد المقاوم بين أجهزة التأريض وأجزاء جسم الخزانة لا يقل عن 3000V ((DC) / 1min.
• المقاومة الميكانيكية: كل سطح يمكن أن يتحمل ضغطًا عموديًا > 980N ؛ بعد فتح الباب ، يمكن أن تتحمل الطرف الخارجي للضغط العمودي > 200N.

8.مخطط الأبعاد

9مكوناتالتثبيت

مصباح LED ، مستشعر مصباح LED ، مستشعر الدخان ، مستشعر الباب ومستشعر درجة الحرارة والرطوبة مثبت في الجزء العلوي من الخزانة.




جهاز استشعار المياه مثبت في الجزء السفلي من الخزانة.






يتم تركيب وحدة التحكم في البيئة ووحدة مراقبة البيئة على الرف 19.

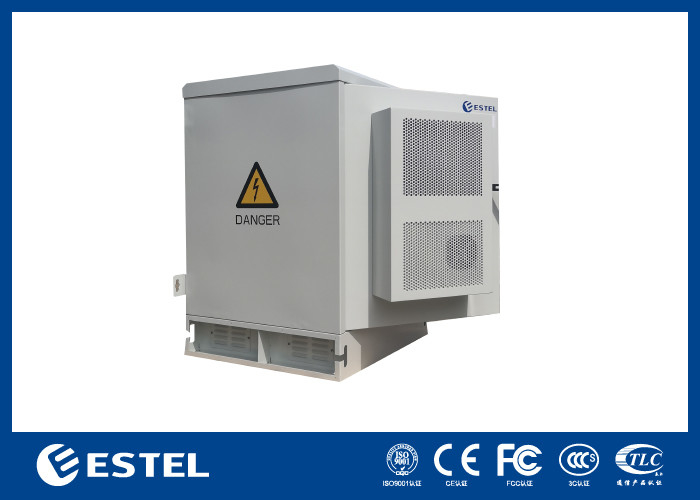

المربع يحتوي على مكيفي الهواء اثنين، مكيف واحد مثبت على الباب الأمامي والآخر مثبت على الباب الخلفي.




مدخل الكابلات

كابلات التغذية والكابلات الخارجية الأخرى تستخدم جميعها طريقة الأسلاك السفلية.
