خزانات معدات الاتصالات الخارجي ET6565150-A24U مع تكييف الهواء والباب الأمامي الخلفي
تفاصيل المنتج
أجهزة الاتصالات الخارجية 24U
,خزانات معدات الاتصالات في الهواء الطلق
,خزائن الاتصالات الخارجية FCC
خزانات معدات الاتصالات الخارجية ET6565150-A24U مع تكييف الهواء والباب الأمامي الخلفي
1خزانات معدات الاتصالات الخارجية
عادة ما يتم تصميم خزانات معدات الاتصالات ، والمعروفة أيضًا باسم حجرة معدات الخارج ، لحماية معدات الاتصالات الحساسة من الظروف البيئية القاسية.هذه الخزانات تستخدم عادة لإيواء المعدات مثل الموجهات، المفاتيح، إمدادات الطاقة، وأجهزة الشبكة الأخرى.
عادة ما تكون خزائن الاتصالات الخارجية مصنوعة من مواد متينة مثل الصلب أو الألومنيوم لتوفير الحماية من العناصر الجوية مثل المطر والثلوج والدرجات الحرارية القاسية.غالبا ما تكون مجهزة بميزات مثل الأختام المقاومة للطقس، أنظمة التبريد، وأقفال الأمان لضمان سلامة ووظائف المعدات المغلقة.
2- خزانات معدات الاتصالات
خزانات معدات الاتصالات، المعروفة أيضًا باسم خزانات معدات الشبكة أو خزانات الخوادم،هي أغطية متخصصة تستخدم لاستيعاب وحماية أنواع مختلفة من معدات الاتصالات والشبكاتهذه الخزانات هي مكونات أساسية في البنية التحتية للاتصالات لضمان التشغيل الآمن للمعدات الإلكترونية الحساسة.
فيما يلي بعض الميزات والجوانب من خزانات معدات الاتصالات:
الأمن: غالبًا ما تكون خزانات الاتصالات مجهزة بأقفال أو آليات أمنية لتقييد الوصول غير المصرح به إلى المعدات الموجودة داخلها ، مما يضمن أمان البيانات.
تهوية وتبريد: يتم دمج أنظمة تهوية وتبريد مناسبة في الخزانات لتنظيم درجة الحرارة ومنع ارتفاع درجة حرارة المكونات الإلكترونية.
مساحة الرف: تم تصميم خزائن الاتصالات لاستيعاب معدات قياسية مثبتة على الرف مثل الخوادم والموجهات والمفاتيح والموديمات وأجهزة الشبكة الأخرى.
إدارة الكابلات: تتضمن أحكام لإدارة الكابلات بكفاءة لتنظيم وتوجيه الكابلات بانتظام ، وضمان سهولة الوصول للصيانة وإصلاح الأخطاء.
التركيبات المتنوعة والمرونة: العديد من الخزانات هي وحدات قابلة للتخصيص لاستيعاب تكوينات المعدات المختلفة والسماح بتوسيع أو ترقية مستقبلية.
متانة: يتم بناء خزانات معدات الاتصالات بمواد قوية لتحمل العوامل البيئية والتأثيرات الفيزيائية وتوفير متانة طويلة الأجل.
حماية EMI/RFI: توفر بعض الخزانات حماية من التداخل الكهرومغناطيسي (EMI) وتداخل الترددات الراديوية (RFI) لمنع تداخل الإشارة وضمان موثوقية المعدات.
الخزانات الخارجية مقابل الداخلية: توجد خزانات الاتصالات في الإصدارات الداخلية والخارجية ، مع وجود خزانات خارجية تحتوي على مقاومة جوية إضافية وحماية من العناصر.
تطبيقات الاتصالات: تستخدم هذه الخزانات على نطاق واسع في مرافق الاتصالات، ومراكز البيانات، وغرف الخوادم، وتثبيتات الشبكة، ونشر إنترنت الأشياء،والعديد من الصناعات الأخرى التي تتطلب البنية التحتية للشبكات.
من خلال توفير بيئة آمنة ومنظمة ومسيطرة لمعدات الاتصالات، هذه الخزانات تلعب دورا حاسما في الحفاظ على الكفاءة والموثوقية،وأمن شبكات الاتصالات الحديثة.
3المعلمات التقنيةخزانات المعدات
| البند | النوع | المعلم التقني |
| الهيكل | البعد | الأبعاد الخارجية: W×D×H 650x650x1500mm |
| التخطيط | حجرة واحدة | |
| طريقة تركيب المعدات | 19 ′′ رف، 24U | |
| الباب | مع باب أمامي واحد وباب خلفي واحد، وقفل ثلاث نقاط للخزانة الخارجية (قفل دعم) | |
| المواد | الفولاذ المعدن، جدار واحد مع العزل | |
| العزل الحراري | 20 ملم PEF | |
| حماية الدخول | IP55 | |
| تحكم درجة الحرارة | التبريد |
مكيف الهواء AC220v،50Hz سعة التبريد: 600 واط |
| الإضاءة | مصباح LED | مصباح LED |
| الحرارة | الحرارة | درجة حرارة العمل: -40°C ~ +55°C |
| درجة حرارة التخزين: -50°C ~ + 70°C | ||
| درجة حرارة النقل: -50°C ~ +70°C | ||
| الرطوبة | الرطوبة النسبية | 5% ~ 100% |
| الضغط | ضغط الهواء | 62kpa ~ 101kpa (مثل 0m ~ 5000m الارتفاع) |
| كثافة الإشعاع | كثافة الإشعاع الشمسي | 1120 × (1±5%) W/m2 |
5قائمة أدوات الخزانات الملحقات
| لا، لا، لا | البند | كمية | الوحدة | المواصفات |
| 1 | خزانات المعدات | 1 | تم تعيين |
(1) الأبعاد الخارجية W × D × H 650x650x1500mm (2) مقصورة واحدة: بما في ذلك 24U معيار 19" رف (3) مع باب أمامي واحد وقفل مضاد للسرقة من ثلاث نقاط للخزانة الخارجية ((قفل دعم) (4) المواد: الفولاذ المغلف؛ جدار واحد مع العزل الحراري (5) مستوى IP: IP55 (6) مدخل الكابل في الجزء السفلي (7) بما في ذلك قضيب النحاس |
| 2 | مكيف الهواء | 1 | تم تعيين |
مكيف الهواء طاقة التبريد: 600 واط إمدادات الطاقة: AC220V، 50Hz |
| 3 | مروحة | 1 | تم تعيين | مروحة AC220V اثنين ومراقب درجة حرارة واحد |
| 4 | نظام مراقبة البيئة | 1 | تم تعيين |
1 × وحدة مراقبة البيئة، 19 ′′، 1U؛ AC220V، دعم الاتصالات RS485 و SNMP جهاز استشعار دخان 1 × مستشعر 1 × للمياه، مستشعر درجة الحرارة 1 ×، أجهزة استشعار الباب |
| 5 | وحدة توزيع الكهرباء المتغيرة والمتغيرة | 1 | تم تعيين |
الدرجة B مقاومة للبرق مدخل التيار المتردد: 63A / 2P × 1. مخرج التيار المتردد: 16A / 1P × 4 مخرج متردد: 16A / 1P × 4 الارتفاع: 4U |
| 6 | مفتاح مصباح LED | 1 | البنك المركزي | تستخدم للسيطرة على مصباح LED |
| 7 | مصباح LED | 1 | البنك المركزي | AC220V ، تستخدم للإضاءة في الخزانة |
| 8 | الحزمة | 1 | تم تعيين | غلاف خشبي |
6كيف تصميم خزانة المعدات:
يتضمن تصميم خزانة الاتصالات عدة خطوات لضمان استيفائها للمتطلبات التقنية المحددة والاحتياجات التشغيلية. إليك دليل عام حول كيفية تصميم خزانة الاتصالات:
تحديد المتطلبات: ابدأ بتحديد متطلبات خزانة الاتصالات بوضوح. النظر في عوامل مثل الحجم والقدرة ومتطلبات التبريد وتوزيع الطاقة وإدارة الكابلاتميزات الأمان، والاعتبارات البيئية.
- نعم
حدد نوع الخزانة: اختر نوع الخزانة الذي يناسب احتياجاتك بشكل أفضل، سواء كان خزانة مثبتة على الحائط، خزانة واقفة على الأرض، خزانة خارجية، أو حل مصمم خصيصًا.
- نعم
تخطيط التصميم: قم بإنشاء خطة تخطيط للخزانة التي تشمل وضع المعدات مثل الخوادم والمفتاحات والطرقات ومصادر الطاقة والبطاريات والمكونات الأخرى.انتبهوا لتدفق الهواء، وتوجيه الكابلات، وإمكانية الوصول للصيانة.
- نعم
اختيار المواد: اختيار المواد المناسبة لبناء الخزانة بناءً على عوامل مثل المتانة والخصائص الحرارية والتوافق الكهرومغناطيسي (EMC). المواد الشائعة تشمل الصلب ،الألومنيومأو مواد أخرى ذات طبقات واقية.
- نعم
التهوية والتبريد: تأكد من وجود أنظمة تهوية وتبريد مناسبة للحفاظ على درجات حرارة تشغيل مثالية للمعدات داخل الخزانة.أو وحدات تكييف الهواء حسب الحاجة.
- نعم
توزيع الطاقة: تصميم نظام توزيع طاقة فعال داخل الخزانة، بما في ذلك منافذ الطاقة، حماية الزيادة، مفاصل الدوائر،وحلول الطاقة الاحتياطية مثل البطاريات أو أنظمة UPS.
- نعم
إدارة الكابلات: تنفيذ حلول إدارة الكابلات لتنظيم وتأمين كابلات الشبكة وأحبال التيار الكهربائي والاتصالات الأخرى داخل الخزانة. استخدم صناديق الكابلات ، ولفاتات العقد ، والملصقات ،وترميز اللون لسهولة التعرف.
- نعم
الميزات الأمنية: تضم ميزات أمنية مثل الأقفال وأنظمة التحكم في الوصول وآليات مضادة للتلاعبوكاميرات مراقبة لحماية المعدات داخل الخزانة من الوصول غير المصرح به أو الأضرار المادية.
- نعم
الاعتبارات الكهرومغناطيسيةتأكد من أن تصميم الخزانة يأخذ في الاعتبار متطلبات التوافق الكهرومغناطيسي (EMC) لتقليل التداخلات وضمان التشغيل السليم للمعدات الإلكترونية الحساسة.
- نعم
الاختبار والتحقق من الصحة: قبل التنفيذ، إجراء اختبار شامل وتحقق من الصحة لتصميم خزانة الاتصالات للتأكد من أنها تلبي جميع المواصفات، وتعمل بشكل صحيح،ويتوافق مع معايير الصناعة ذات الصلة.

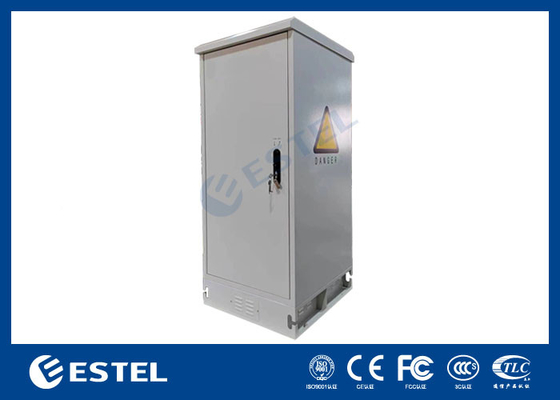

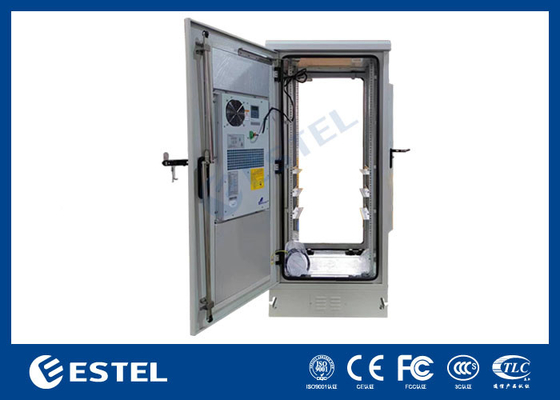

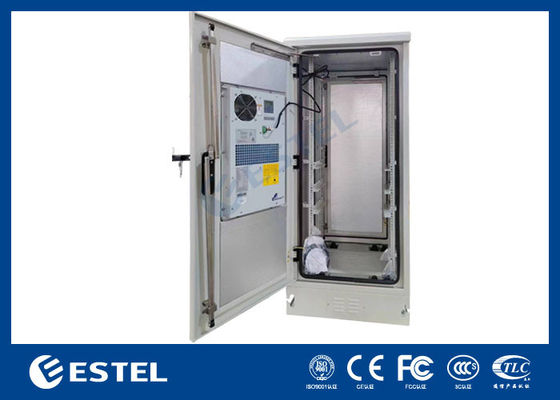

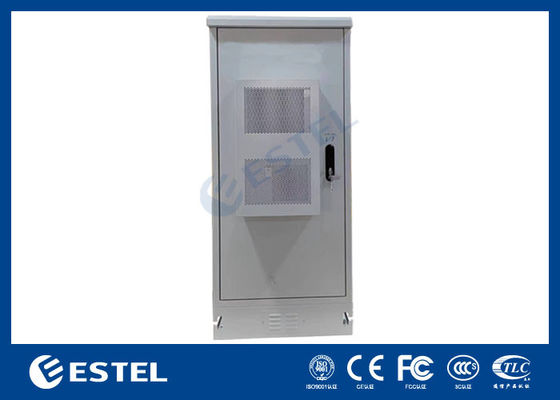

7الصور من هذه الخزانة
-
