38U ارتفاع خارجية خزانة البيانات أرضية مثبتة 19 بوصة خزانة الاتصالات
تفاصيل المنتج
38U خزانة البيانات الخارجية
,الغطاء المسحوق 19 بوصة خزانة الاتصالات
,خزانة الاتصالات الخارجية 19 بوصة
خزانة البيانات في الهواء الطلق 19 بوصة رف 38U ارتفاع أرضية مثبتة محفظة الاتصالات القياسية
1المعلومات الخارجيّة المقدمة
● البناء في الهواء الطلق
● 38 وحدة رف (RU) ، قاطرة قياسية 19 ′′
● الوصول الأمامي (الوصول الخلفي اختياري)
● نظام قفل ثلاثي النقاط لمكافحة السرقة، قفل دعم
● غطاء مسحوق للخارج، مضاد للتآكل
● اللون القياسي: الرمادي الخفيف، RAL7035
● مدخل الكابلات في أسفل الخزانة
● ضعي شريط أرضي
● ضعي غطاء الباب
● تضع أربع عجلات في الجزء السفلي
● حلول التبريد الاختيارية: تهوية المروحة، مكيف الهواء، مبادلة الحرارة
2كيفية تصميم خزانة بيانات خارجية
يتطلب تصميم خزانة بيانات في الهواء الطلق اعتبارات خاصة مقارنة مع الخزانات الداخلية بسبب التعرض للعناصر الجوية والعوامل البيئية.هنا بعض التفاصيل الهامة للنظر في خزانة البيانات في الهواء الطلق:
تصميم مضاد للأرصاد الجوية: يجب تصميم خزانة البيانات الخارجية لتكون مضادة للأرصاد الجوية ومقاومة للعناصر مثل المطر والثلوج والرياح والدرجات الحرارية القاسية.يجب أن يكون لها تصنيفات IP (حماية الدخول) تشير إلى مستوى حمايتها من الأجسام الصلبة والسوائل.
اختيار المواد: اختيار المواد التي هي متينة ومقاومة للتآكل لتحمل الظروف الخارجية. المواد الشائعة لخزانات البيانات الخارجية تشمل الفولاذ المقاوم للصدأ، الألومنيوم،أو البوليمرات المقاومة للطقس.
التبريد والتهوية: تنفيذ أنظمة تبريد وتهوية فعالة للحفاظ على درجات حرارة تشغيل مثالية للمعدات الموجودة داخل الخزانة.ومبادلات الحرارة قد تكون ضرورية لمنع التسخين الزائد.
الميزات الأمنية: تأكد من أن خزانة البيانات الخارجية آمنة ضد الوصول غير المصرح به والتلاعب بها.وأنظمة الإنذار لتعزيز الأمن.
إدارة الطاقة: تنفيذ نظام توزيع طاقة موثوق به يمكن أن يتحمل الظروف الخارجية. استخدام تقنيات الأرض المناسبة، وأجهزة الحماية من التفوق،وحلول الطاقة الاحتياطية مثل البطاريات أو الألواح الشمسية إذا لزم الأمر.
إدارة الكابلات: تنظيم وتأمين الكابلات داخل خزانة البيانات الخارجية لمنع الأضرار وضمان الاتصال الفعال. استخدم غدد الكابلات المقاومة للماء، وعلب الكابلات،وربط الكابلات لإدارة الكابلات بشكل صحيح.
مراقبة البيئة: فكر في دمج أنظمة مراقبة البيئة لتتبع درجة الحرارة والرطوبة والظروف البيئية الأخرى داخل الخزانة.هذا يسمح بالصيانة الاستباقية والاستجابة في الوقت المناسب لأي شذوذ.
حماية البرق: تثبيت تدابير حماية من البرق لحماية المعدات من الضربات الكهربائية الناجمة عن ضربات البرق. قد تشمل هذه الأنظمة أنظمة التربة، واقي الضربات،ومدعومات البرق.
الإدارة عن بعد: دمج قدرات مراقبة وإدارة عن بعد للإشراف والتحكم في خزانة البيانات الخارجية من موقع مركزي. وهذا يتيح المراقبة في الوقت الحقيقي، والتنبيهات،وتسوية الأخطاء عن بعد.
الامتثال للمعايير: التأكد من أن تصميم خزانة البيانات الخارجية يتوافق مع معايير الصناعة واللوائح المتعلقة بتثبيتات المعدات الخارجية، والسلامة الكهربائية،وحماية البيئة.
3تعليمات خزانة البيانات الخارجية
لأولئك الذين يحتاجون إلى أكثر من مجرد خزانة قياسية، هذه السلسلة يمكن أن تقدم أيضا حقا أمن الحل المخصص مع الكثير من الخيارات المتاحة،توفير بيئة خاضعة لسيطرة المناخ لأي معدات إلكترونية، لوحات الحمل الكهربائية وحلول إدخال الكابلات.
هذه الخزانة بطول 2000 ملم وعرض 8000 ملم وعمق 1000 ملم. هذه الخزانة هي الخيار النهائي لمتطلبات الرفات الخارجية.
4مخطط خزانة البيانات الخارجية
5جدول الامتثال القياسي
| المعيار | الوصف |
| GB/T 17626.7-1998 | التوافق الكهرومغناطيسي |
| GB47061 | سلامة الأجهزة المنزلية والأجهزة الكهربائية ذات الاستخدام المماثل. |
| جي بي 47981 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - التخزين |
| جي بي 47982 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - النقل |
| جي بي 47983 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - الاستخدام |
6.المعلم التقني لغرفة بيانات الخارجية
| التكوين | البند | المعلم التقني |
| الحجرة | النموذج | ET8010200A-38U |
| مستوى الحماية | IP55 | |
| البعد الخارجي | H2000mm × W800mm × D1000mm | |
| البعد الداخلي | 19 بوصة, 38 يو | |
| المواد |
الفولاذ المغلف، سمك 1.2 مليمتر، جدار واحد. سمك أجزاء المحامل: 2.0mm |
|
| العزل | PEF | |
| طلاء | طلاء مسحوق البوليستر | |
| اللون | RAL7035 | |
| قفل | نظام قفل مضاد للسرقة من ثلاث نقاط | |
| المفصل | المفصل الداخلي | |
| خيارات التثبيت | مقبوضة على الأرض | |
| توجيه الكابلات | كابل في وخارج من أسفل الخزانة | |
| الصيانة | باب أمامي و باب خلفي | |
| التبريد |
التكييف مكيف الهواء |
1500W 220VAC 50Hz ، تثبيت على الباب الأمامي |
| غيرها | مصباح LED | |
| مفتاح حراسة المدخل | ||
| البيئة | درجة حرارة العمل | -40°C~+55°C (+إشعاع الشمس) |
| درجة حرارة التخزين | -40°C~+70°C | |
| رطوبة العمل | 5%~95% ((بدون تكثيف) | |
| ارتفاع العمل | 0~ 4000 متر | |
7صور الحجرة

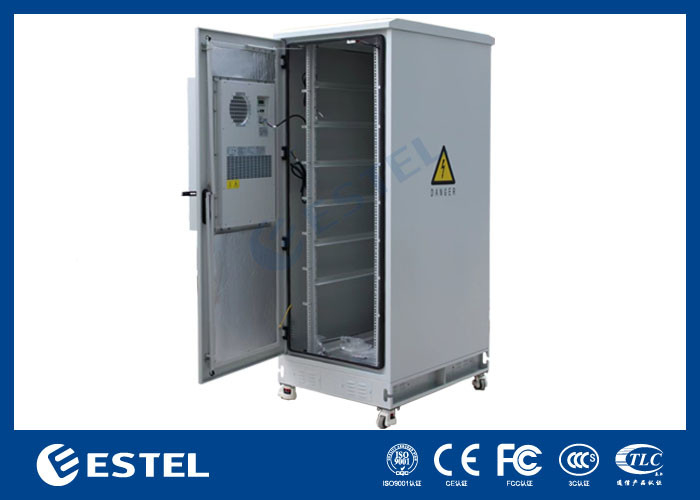

بالداخل

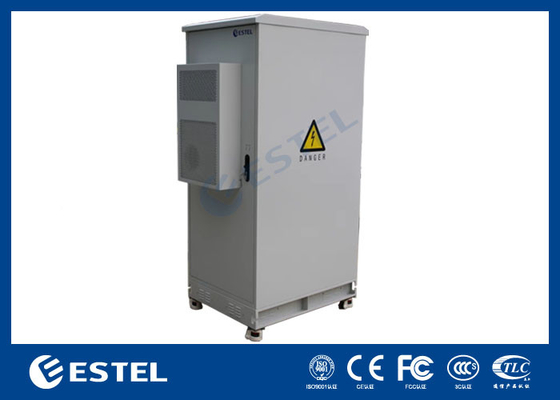

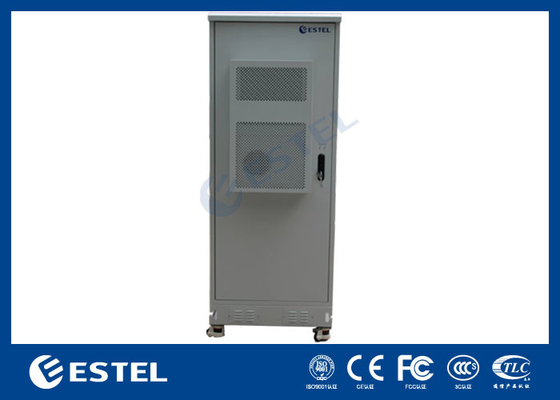

في الخارج:
8وظيفة مكيف الهواء:
9. نظام تبريد مختلف لخيارك
- نظام تبريد التهوية الطبيعية
- نظام تبريد مكيف الهواء المتردد
- نظام تبريد مبادل الحرارة
- نظام تبريد المروحة
- نظام التبريد TEC
-
