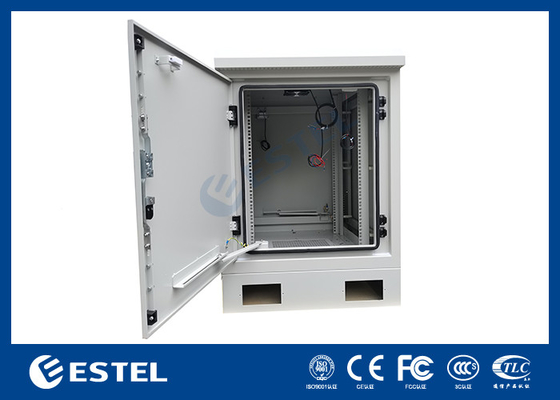

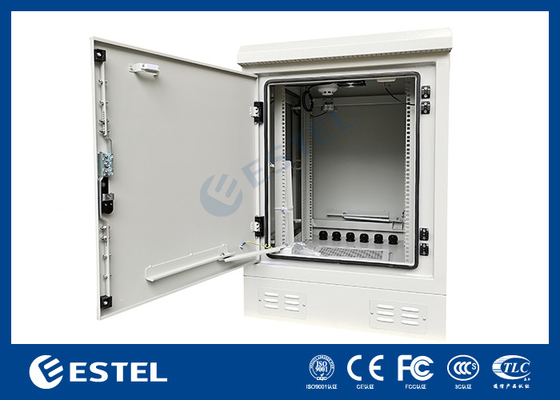

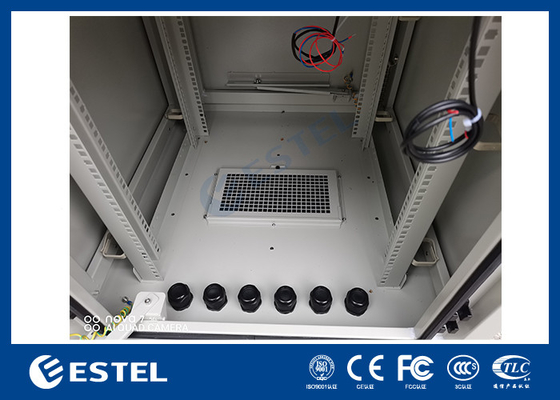

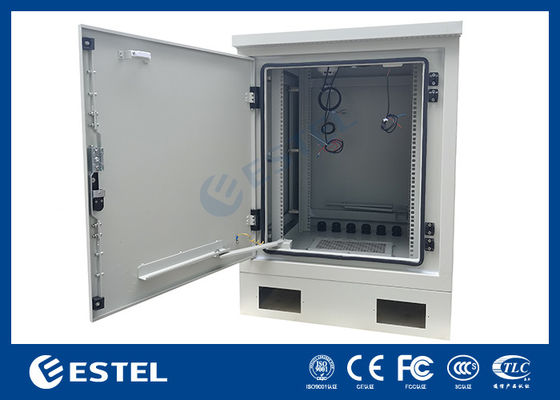

خزانة منخفضة الارتفاع 17U مع رف 19 بوصة و داخل و مروحة للتبريد

17U فلور المربع الخزانة مع 19 بوصة رف والداخل ومروحة للتبريد

1خلفية مجلس الوزراء الخارجي للاتصالات

يتم نشر مجلس إدارة الاتصالات في مختلف البلدان والمناطق، ولدى مختلف المناطق متطلبات مختلفة.هذه المقالة تصف متطلبات التصميم العامة لخزانة الاتصالات في الهواء الطلق على أساس خبراتنا السابقة.

2هيكل مجلس الوزراء الخارجي للاتصالات

يتضمن نظام خزانة الاتصالات الخارجية وحدات المُستقيمات ووحدة المراقبة ووحدات توزيع الطاقة وقطاعات البطارية وجهاز التحكم في درجة الحرارة وغيرها من المعداتيتم تثبيتها في خزانة خارجية واحدةيتم تقسيم كل شيء في خزانة واحدة في الهواء الطلق إلى حجرة المعدات، حجرة البطارية، وقناة الأسلاك. يتم تثبيت نظام خزانة الاتصالات الخارجية في البيئة الخارجية،البيئة قاسية، ومواقع التثبيت عادة ما تكون بعيدة نسبيا، مثل جانب الطريق، السقف، الجبل، عمود الهاتف، الخ.أو على القطبلذا فإن نظام مجلس الوزراء للاتصالات الخارجي له متطلبات عالية من حيث مستوى الحماية ، وتبديد الحرارة ، ومكافحة التآكل ، ومكافحة رش الملح ، ومكافحة السرقة ، وحماية البرق.يجب أن تكون سهلة النقل، سريعة التثبيت، وسهلة الصيانة. معظم الأجزاء الهيكلية لنظام مجلس الوزراء الاتصالات الخارجية هي أجزاء ورق معدني رقيقة والملفات التي يتم معالجتها عن طريق القطع، طابع، الانحناء،لحام، التطويق، معالجة السطح وغيرها من العمليات.

3تصميم نظام خزانة الاتصالات الخارجية

استخدام المكونات والقطع العادية قدر الإمكان لتحسين التوافق والتنوع في الأجزاء لتقليل وقت الإنتاج.استخدام تصميم وحدات قدر الإمكان لتقسيم النظام إلى عدة وحدات وظيفيةيجب استبدالها أو إصلاحها في نفس الوقت. يمكن تحميل و تفريغ الأجزاء والمكونات والوحدات الوظيفية بشكل مستقل قدر الإمكان.الذي هو مريح لتنظيم الإنتاجإصلاح الأخطاء والصيانة في الموقع ، مثل وحدات حماية البرق ، وحدات المروحة ، وحدات فلتر الغبار ، وحدات توزيع الطاقة المتغيرة ، إلخ.

يرتبط التصميم الهيكلي ارتباطًا وثيقًا بتكنولوجيا المعالجة وتكنولوجيا التجميع. تحتوي العمليات المختلفة على هياكل مختلفة.يجب اختيار تكنولوجيا المعالجة والتجميع وفقا للإنتاج الفعلي، حجم المجموعة، دورة التسليم، وتكلفة المعالجة للمؤسسة. عندما تكون المجموعة صغيرة، ويمكن استخدام القطع بالليزر لتقليل تكلفة القالب. في هذا الوقت،يمكن أن تكون الثقوب والفراغات غير منتظمة، وسيكون التصميم أكثر مرونة؛ عندما تكون المجموعة كبيرة، يتم استخدام الطابع المقطوع لتحسين كفاءة الإنتاج.يجب أن يكون التفريغ والتفريغ منتظمًا ويمكن معالجته بواسطة القوالب الموجودة، وتصميم الأجزاء سيتم تحديدها من قبل القوالب. يتم لحام خزائن الاتصالات الخارجية في الغالب ، ويستخدم لحام يدوي للشرائح الصغيرة.يمكن استخدام اللحام الآلي بالليزر الروبوتي للحزم الكبيرة لتحسين الكفاءة وتقليل التشوهفي هذا الوقت، ينبغي النظر في إمكانية لحام تلقائي لهيكل الأجزاء.

يتم تثبيت نظام إمدادات الطاقة من خزانة الاتصالات في الهواء الطلق في بيئة الميدان ، وظروف التثبيت والصيانة معقدة.جدوى وسهولة عمليات التثبيت والصيانة، وينبغي مراعاة السلامة الشخصية للمشغلين في التصميم. على سبيل المثال، يجب ترتيب المفاتيح والأزرار التي سيتم تشغيلها على ارتفاع من 0.5m إلى 1.8m.يجب ترتيب شاشة العرض على ارتفاع 1.0m إلى 1.6m ؛ يجب ألا تكون الأجزاء التي سيتم تفكيكها والصيانة ثقيلة للغاية ، ويجب ألا يكون ارتفاع التثبيت مرتفعاً للغاية.

4.الهيكل العام وتخطيط نظام خزانة الاتصالات الخارجية

وفقًا للتصميم الكهربائي ، وأساليب الخط الخارجي والداخل المطلوبة من قبل العميل ، وكذلك موقع تركيب النظام وطريقة التثبيت ،يتم تنفيذ التصميم الهيكلي الشامل للنظامعندما يكون هناك خزانة واحدة فقط، وحدة المعدات في الجزء العلوي، وحدة البطارية في الجزء السفلي، وممرات الكابلات على جانبي. عندما يكون هناك أكثر من خزانة واحدة،فصل خزانة المعدات و خزانة البطاريةوحدة المباشرة هي مصدر الحرارة الرئيسي، ويجب أن توضع في الجزء العلوي من الخزانة، بالقرب من منفذ الهواء من قناة الهواء التبريد.عندما تكون درجة حرارة وحدة المراقبة مرتفعة، سوف يؤثر على استقرار النظام، لذلك من الضروري تجنب تدفق الحرارة عالية درجة الحرارة.

يجب أن يضمن التصميم الهيكلي وتثبيت وحدات توزيع الطاقة المتغيرة والمستمرة أنه يمكن استبدال مفك الدوائر والمكونات الأخرى بسهولة أثناء الصيانة.بالإضافة إلى ملاءمة وتشغيل الأسلاكالتغييرات الرئيسية في نظام إمدادات الطاقة من نفس السعة هي عدد فروع المدخلات والمخرجات لوحدة توزيع الطاقة وقدرة الحمل.التي تنعكس في التغيير في عدد مفاتيح الدوائر ومزيج المواصفاتوبالتالي ، يتم تعديل وحدة توزيع الطاقة وتعميم أجزائها. يمكن دمج وتجميع متطلبات توزيع الطاقة المختلفة بسرعة ،تحسين كفاءة التصميم والإنتاج، وتسهيل الصيانة والاستبدال.

تثبيت معدات المُستقيمات ووحدة المراقبة ووحدة توزيع الطاقة المتغيرة ووحدة توزيع الطاقة المترددة وغيرها من الملحقات في حجرة المعداتوتحتفظ بالمساحة لتركيب معدات الاتصالاتيجب أن يكون هناك ما لا يقل عن 4 أعمدة تركيب داخل حجرة المعدات لتركيب المعدات وتثبيت الرف. يمكن نقل عمود التثبيت إلى الأمام والخلف واليسار واليمين،ويمكن تثبيت معدات قياسية 19 بوصة أو 21 بوصة

تستخدم حجرة البطارية لتثبيت البطاريات. وتشمل أنواع البطاريات عموماً البطاريات الحمضية الرصاصية وبطاريات الليثيوم الفوسفات الحديدي.يجب أن تكون حجرة البطارية متوافقة مع البطاريات من مختلف العلامات التجارية الرئيسيةبالنسبة لأنواع مختلفة من البطاريات ، فإن المتطلبات الهيكلية لمقصورة البطاريات مختلفة.

لخزانات الاتصالات الخارجية لتكييف الهواء وتبادل الحرارة،يجب أن تكون حجرة البطارية ومحطة المعدات التي توجد فيها بطاريات الرصاص والحمض معزولة تمامًا لتجنب تآكل الضباب الحمضي لمعدات إمدادات الطاقة ومعدات الاتصالات.يجب أن يكون هناك جهاز تفريغ الهيدروجين في مقصورة البطارية لتفريغ الغازات الضارة ؛ ستسخن البطارية وتتضخم أثناء الشحن والتفريغ ،لذا فإن المسافة بين البطاريات يجب أن تكون أكبر من 10 ملم؛ يجب أن يكون إطار دعم البطارية والصينية قوية بما فيه الكفاية ؛ تتلف بسبب الاهتزاز. يجب أن يصل مستوى حماية الحجرة لمقصورة البطارية إلى IP44.

5تبريد خزانة الاتصالات الخارجية

وتشمل طرق التبريد لنظام خزانة الاتصالات الخارجية: التبريد الطبيعي، وتبريد المروحة، وتبريد المبادل الحراري، وتبريد تكييف الهواء.حدد نوع إزالة الحرارة وما إذا كان التدفئة مطلوبة وفقًا لبيئة التثبيت والاستخدام وتوليد الحرارة في النظام.

تبريد المروحة

يتم استخدام مروحة التيار المتحرك المتحكم في درجة الحرارة لإفراز الحرارة بالقوة في الخزانة. درجة الحرارة الداخلية للخزانة أعلى من درجة الحرارة المحيطة الخارجية. التكلفة منخفضة،ولكن سوف تجلب الغبار الخارجي، الرطوبة والغازات المآكلة في الخزانة، مما يؤثر على موثوقية المعدات في الخزانة.يجب تزويد جميع فتحات التهوية في الخزانة بشاشات مقاومة للتآكل وشبكات مقاومة للغبار لمنع دخول الحشرات والقوارضيجب أن يكون من السهل تنظيف الشبكات والشاشات المقاومة للغبار أو صيانتها أو استبدالها. يجب أن يكون تركيب مروحة التيار المباشر سهلاً في التثبيت وإزالتها للصيانة.نحن لا ننصح باستخدام AC FAN، لأن نظام AC FAN هو حمولة غير خطية وسوف يولد تيار بدء كبير أثناء التشغيل ، مما يطرح متطلبات عالية على نظام UPS.

مكيف الهواء

الطريقة التبريد الأكثر فعالية وأسرع يمكن أن يجعل درجة حرارة الداخلية من الخزانة أقل من درجة حرارة البيئة. انها مناسبة لمعدات استهلاك الحرارة العالية أكبر من 700W,ولكن لديها تكلفة عالية واستهلاك طاقة مرتفع. عندما يتم إيقاف تشغيل طاقة التيار المتردد ، لا يعمل مكيف الهواء ويحتاج إلى صيانة منتظمة. بالإضافة إلى ذلك ، في سيناريو الطاقة الشمسية ،استهلاك الطاقة من مكيف الهواء غير مقبول، لذلك هذه طريقة تبديد الحرارة لديها قيود كبيرة.

مبادلة الحرارة

مبدأ المبادلة الحرارية هو أن الهواء الذي يدور داخل وخارج المبادلة الحرارية بشكل مستقل من خلال وسيلة نقل الحرارة،وبالتالي خفض درجة حرارة الداخلية للخزانةيتم وضع مبادل الحرارة على الجزء العلوي من الحجرة أو على ألواح الباب الأمامي والخلفي. الحجرة مغلقة بالكامل ، ويمكن أن يصل مستوى الحماية إلى IP55 أو أعلى ،و أداء مقاومة للماء، مقاومة للرطوبة، مقاومة للتآكل والغبار ممتازة. من خلال التحكم في درجة الحرارة، يتم خفض درجة الحرارة عند ارتفاع درجة الحرارة،ويتم إيقاف تشغيل مروحة الدورة الداخلية الخارجية عندما تكون درجة الحرارة منخفضةتكلفة طريقة التبريد هذه معتدلة، ولكن العيب هو أن درجة الحرارة الداخلية تكون دائما أعلى من درجة الحرارة الخارجية.

سخان للمنطقة الباردة

بالنسبة للبيئة ذات درجة حرارة منخفضة حيث تكون متوسط درجة الحرارة الشهرية في فصل الشتاء أقل من -10 درجة مئوية ، هناك حاجة أيضًا إلى مكونات التدفئة أو أجهزة التدفئة للتدفئة والحفاظ على الحرارة.لماذا يتم تعيينها عند -10 درجة مئوية، لأن خزانات الاتصالات الخارجية عادة ما تحتوي على البطاريات، وسيكون من الصعب جداً على البطاريات أن تفريغ تحت -10 درجة مئوية. لذلك، لهذه السيناريوهات، تصبح أجهزة التدفئة لا غنى عنها.

خصائص العزل الحراري للخزانات الخارجية

الأبواب واللوحات الجانبية واللوحات الخلفية للخزانة تتبنى بنية قشرة مزدوجة أو لوحة ساندويتش لتقليل تأثير الإشعاع الشمسي والحفاظ على الحرارة.تتبنى طبقة الطلاء الخارجية للخزانة لونًا فاتحًا للحد من امتصاص الحرارة وزيادة تبديد الحرارة.

6حماية دخول من خزانة الاتصالات الخارجية

يجب أن تستوفي مقاومة المياه للنظام متطلبات درجة IPX5 من مقاومة المياه، والمقاومة للغبار من خزانات تكييف الهواء ومحولات الحرارة تلبي متطلبات درجة IP5X،والمقاومة للغبار من خزانات المروحة أو خزانات التبريد الطبيعي تلبي متطلبات درجة IP4X.

التصميم الثلاثي للخزانة يتطلب مضاد للرطوبة ، مضاد رش الملح ، ومضاد العفن ؛ في التصميم الثلاثي ،يجب تحديد مستوى حماية المنتج وفقاً لبيئة استخدام المعدات.، وينبغي اختيار نظام الحماية مع أداء الحماية المطلوبة وفقا لاحتياجات مستوى الحماية. يتم تنفيذها في تصميم المنتج بأكمله [1].يجب أن تكون طبقة السطح الخارجي للخزانة مقاومة للتآكل ومضادة للإشعاع الشمسي، ويجب تغطية الأجزاء الهيكلية الداخلية للخزانة بطلاء مقاوم للتآكل أو طلاء. تجنب الهياكل المائية الراكدة في الخارج.

يجب أن تكون جميع الطبقات الخارجية والأبواب في الخزانة متأرجحة بشكل جيد. يجب أن تكون هناك ثقوب دخول مستقلة للكابلات في كابلات التيار المتردد وكابلات التيار المستمر وكابلات الإشارة وكابلات الأرض.ويجب أن يتم توجيهها وربطها بشكل منفصليجب ألا تستخدم الأسلاك الطويلة قدر الإمكان؛ يجب ألا تعبر أسلاك الكابلات الجهاز ومخرج الهواء الساخن؛ يجب أن تكون قضبان النحاس قصيرة قدر الإمكان؛تكون وحدة المراقبة بعيدة قدر الإمكان عن وحدة توزيع الطاقة المتغيرة وكابلات التيار المتردديجب أن تستوفي مواصفات المسمار والأربطة المتعلقة بالأرض المتطلبات القياسية.

6الاستنتاج

تصميم وتصنيع خزانة الاتصالات الخارجية هو مشروع منهجي. يتطلب تجميع الخبرة في مجال إمدادات الطاقة والبنية والحماية والشبكة، الخ.نظام الخزانة الخارجي جيد الاتصالات سوف تقلل كثيرا من OPEXفلسفة.ESTEL متسقة هي أن CAPEX و OPEX مهمان على قدم المساواة ، ونحاول تقليل العملاء OPEX قدر الإمكان. نأمل أن نتمكن من توفير منتجات عالية الجودة إلى جانبك.
