تفاصيل المنتج:
شروط الدفع والشحن:
|
| قفل مجلس الوزراء: | قفل ثلاثي النقاط مضاد للسرقة (قفل دعم) | الحجم الخارجي: | W*D*H 750*750*2100ملم |
|---|---|---|---|
| مادة: | فولاذ مجلفن ، جدار مزدوج مع عازل حراري | طريقة التبريد: | مكيف هواء ومروحة |
| رف المعدات: | 19 بوصة رف، 40U | تصنيف IP: | IP65 |
| مصطلح الدفع: | تي/تي | ميناء الشحن: | شنتشن |
| مجلس الوزراء: | خزانة الاتصالات الخارجية | ||
| إبراز: | خزانة اتصالات من الفولاذ المجلفن,نظام طاقة اتصالات خارجي 48VDC,خزانة اتصالات هجينة مع مكيف هواء,Outdoor Telecom Power System 48VDC,Hybrid Telecom Cabinet with Air Conditioner |
||
نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40U مع مكيف هواء
مقدمة
نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40U هو خزانة خارجية توفر بيئة عمل مادية آمنة وموثوقة لمواقع الاتصالات اللاسلكية. يدمج النظام وظائف مثل خزانة خارجية، ومعدات التحكم في درجة الحرارة، والمراقبة البيئية. يمكن تركيب نظام إمداد الطاقة ووحدة توزيع الطاقة AC/DC وفقًا لمتطلبات المستخدم داخل الخزانة. بينما يتم حجز مساحة التركيب لمعدات المستخدم والبطارية الاحتياطية.
نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40U الميزات الرئيسية:
تستوعب الخزانة الواحدة مساحة أقل من متر مربع واحد، ويسهل الحصول على عنوان الموقع
نظام التحكم في درجة الحرارة: سهولة الصيانة والتنظيف والاستبدال
قدرة قوية مضادة للسرقة: مفصلة داخلية، باب مدمج، يدعم قفل خارجي
تحكم دقيق في درجة الحرارة، أقصى توفير للطاقة
نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40Uالتكوين
| معلومات أساسية | |
| الحجم الخارجي |
800 مم (عرض) × 940 مم (عمق) × 2050 مم (ارتفاع) (تشمل بروزات التحكم في درجة الحرارة) |
| منطقة التغطية | 800 مم (عرض) × 700 مم (عمق) |
| ارتفاع القاعدة | 150 مم |
| الوزن | ≤ 130 كجم (باستثناء المعدات والبطارية) |
| مساحة المستخدم | 37U |
| المادة |
الجدار: صفيحة فولاذية مجلفنة 1.2 مم الباب: صفيحة فولاذية مجلفنة 1.5 مم |
| القفل | قفل مضاد للسرقة بثلاث نقاط، نواة قفل أوروبية قياسية، يمكن تغييرها أو مطابقتها مع قفل خارجي بنفسك |
| موضع الأسلاك | الدخول والخروج من الأسفل |
| فتحات الأسلاك | 10 × φ36 |
|
درجة الحماية |
IP55 |
| معلومات التحكم في درجة الحرارة | |
|
المسافة المتاحة أمام 19 بوصة: 180 مم مقصورة البطارية |
كفاءة تبديد الحرارة: 200 واط/كلفن الجهد المقنن: 48 فولت تيار مستمر الطاقة المقدرة: 520 واط مقصورة البطارية |
|
المقوم: |
قدرة التبريد (L35/L35): 500 واط الجهد المقنن: 48 فولت تيار مستمر استهلاك الطاقة (L35/L35): 160 واط معلومات أخرى |
| الإضاءة | |
| ضوء LED بتيار مستمر 48 فولت | مستشعر الدخان |
| 12 فولت تيار مستمر | اتصال جاف |
| اتصال جاف | مستشعر درجة الحرارة والرطوبة |
|
12 فولت تيار مستمر التحكم في الوصول |
اتصال جاف |
| البيئة | درجة حرارة التشغيل |
| رطوبة التشغيل | |
| 5% إلى 95% (بدون تكثيف) | 40 درجة مئوية إلى +75 درجة مئوية |
| 0 إلى 4000 متر (إذا كان الارتفاع ضمن نطاق 3000 متر إلى 4000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر) | 5% إلى 95% (بدون تكثيف) |
| صور المقوم: | 0 إلى 4000 متر (إذا كان الارتفاع ضمن النطاق |
|
عادةً، يعمل نظام الطاقة في حالة شحن عائم متوازي، أي أن وحدة المقوم، والوحدة الشمسية، والحمل، والبطارية تعمل بالتوازي. توفر الوحدات الشمسية ووحدات المقوم تيار شحن عائم لأجهزة اتصالات الطاقة والبطاريات. إذا كانت طاقة الإخراج للوحدة الشمسية غير كافية لتغذية جميع الأحمال، فإن وحدة المقوم ستوفر طاقة إضافية لأجهزة الاتصالات. |
معلومات الرف الداخلي مقصورة المعدات وضع الرف: مساحة 19 بوصة وفقًا لـ IEC 60297-3 العمق: 400 مم |
| الارتفاع: 20U | |
|
المسافة المتاحة أمام 19 بوصة: 180 مم مقصورة البطارية |
وضع الرف: حامل بطارية مجموعتين ارتفاع كل حامل بطارية: ≥ 350 مم اختياري: رف 17U 19 بوصة لبطارية الليثيوم نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40U |
|
المقوم: |
إنه رف فرعي مقاس 19 بوصة لنظام الطاقة الهجين، بتصميم مدمج بارتفاع 5U لتلبية احتياجات التطبيقات الحرجة للإرسال الليفي والميكروويف، وجهاز الوصول، والمحول. الحد الأقصى لطاقة النظام هو 150 أمبير، مع قواطع MCBs للإدخال AC/الإدخال DC/البطارية/الحمل. يتم الوصول إلى الكابلات من الأمام مع MCB وقضيب التوصيل. المقوم الميزات الرئيسية: |
نطاق جهد إدخال واسع: 85 إلى 290 فولت تيار متردد للمقوم و 120 إلى 420 فولت تيار مستمر لـ MPPTالمقوم، MPPT، ووحدة التحكم قابلة للتبديل الساخن، صيانة سهلة وسريعة عبر الإنترنت
كفاءة عالية تصل إلى 96% لتكلفة تشغيل أقل
يدعم واجهات الاتصال Ethernet، SNMP، ModBus، و RS485توزيع الإدخال
AC
DC
وضع الإدخال
220 فولت تيار متردد أحادي الطور
| 120 فولت تيار مستمر إلى 425 فولت تيار مستمر | ||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |
| / | سعة الإدخال | 63 أمبير/2 × 1 |
| 63 أمبير/2 × 5 | SPD | 20kA/40kA، 8/20 ميكروثانية |
| توزيع الإخراج | المقوم | الوحدة الشمسية |
| جهد الإخراج | 85 إلى 290 فولت تيار متردد، | |
| -42 إلى -58 فولت تيار مستمر، القيمة المقدرة: -54.5 فولت تيار مستمر | ||
| قواطع البطارية | الكفاءة | |
| قواطع الحمل | LVD: 32 أمبير/1 × 1، 10 أمبير/1 × 5؛ BLVD: 32 أمبير/1 × 2، 10 أمبير/1 × 5 | DC SPD |
| 20kA/40kA، 8/20 ميكروثانية | الوحدة | |
| وحدة المقوم | الوحدة الشمسية | |
| جهد الإدخال | 85 إلى 290 فولت تيار متردد، | |
| مقدر بـ 220 فولت تيار متردد | ||
| 120 إلى 420 فولت تيار مستمر، مقدر بـ 340 فولت تيار مستمر | الكفاءة | |
| >96% |
>96% الطاقة المقدرة |
3000 واط (176 إلى 290 فولت تيار متردد) |
| 3000 واط (200 إلى 425 فولت تيار متردد) | -10 درجة مئوية إلى +75 درجة مئوية (خرج كامل أقل من 55 درجة مئوية) | -10 درجة مئوية إلى +75 درجة مئوية (خرج كامل أقل من 55 درجة مئوية) |
| -10 درجة مئوية إلى +75 درجة مئوية (خرج كامل أقل من 50 درجة مئوية) | وحدة التحكم | إدخال الإشارة |
|
3AI (2 درجة حرارة البطارية، 1 درجة حرارة محيطة)، 2 RS485، 7 DI |
خرج الإنذار | 6 اتصالات جافة |
| منفذ الاتصال | |
| RS485، SNMP | وضع العرض |
| LCD | النظام |
| الأبعاد (عرض × عمق × ارتفاع) | 482 × 350.6 × 9U، ≤ 30 كجم (بدون وحدات) |
| وضع التبريد | تبريد طبيعي |
| تم تكوين المودم بوظيفة GPRS التي يمكنها تحقيق المراقبة عن بعد من خلال توفير البيانات لخادم الإنترنت | |
| صيانة أمامية، تدعم تغيير درجة الوحدة | مستوى الحماية |
| IP20 | البيئة |
| درجة حرارة التشغيل | -10 درجة مئوية إلى +50 درجة مئوية |
| درجة حرارة التخزين | -40 درجة مئوية إلى +75 درجة مئوية |
| رطوبة التشغيل | |
| 5% إلى 95% (بدون تكثيف) | الارتفاع |
| 0 إلى 4000 متر (إذا كان الارتفاع ضمن نطاق 3000 متر إلى 4000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر) | *تصميم مخصص متاح. |
| صور المقوم: | مبدأ العمل: |
|
عادةً، يعمل نظام الطاقة في حالة شحن عائم متوازي، أي أن وحدة المقوم، والوحدة الشمسية، والحمل، والبطارية تعمل بالتوازي. توفر الوحدات الشمسية ووحدات المقوم تيار شحن عائم لأجهزة اتصالات الطاقة والبطاريات. إذا كانت طاقة الإخراج للوحدة الشمسية غير كافية لتغذية جميع الأحمال، فإن وحدة المقوم ستوفر طاقة إضافية لأجهزة الاتصالات. |
عند انقطاع التيار الرئيسي، تتوقف وحدة المقوم عن العمل. إذا كانت الطاقة الشمسية طبيعية، فإن الوحدة الشمسية ستغذي أجهزة الاتصالات وتشحن البطارية. إذا كانت طاقة الإخراج للوحدة الشمسية غير كافية لتغذية جميع الأحمال، فإن البطارية ستوفر طاقة إضافية لأجهزة الاتصالات. |
عند انقطاع التيار الرئيسي، تتوقف وحدة المقوم عن العمل. إذا فشلت الطاقة الشمسية في نفس الوقت، سيتم تزويد أجهزة الاتصالات بالطاقة من البطاريات. عندما يستمر تفريغ البطارية لفترة من الوقت إلى نقطة بدء المولد، ترسل وحدة المراقبة إشارة بدء إلى المولد. يوفر المولد طاقة إدخال تيار متردد لوحدة المقوم، ثم يمكن للمقوم تزويد أجهزة الاتصالات بالطاقة مرة أخرى وشحن البطارية لتعويض الاستهلاك. عند الوصول إلى نقطة إيقاف المولد، ترسل وحدة المراقبة إشارة إيقاف إلى المولد، ويتوقف المولد عن العمل.
IP55/IP65
IP55 = خصائص العبوات:
حماية كاملة من الغبار والزيت والمواد غير المسببة للتآكل الأخرى
حماية كاملة من ملامسة المعدات المغلقة
حماية من الماء، حتى الماء المتناثر بواسطة فوهة ضد العلبة من أي اتجاه
متوفرة في التركيب على الحائط، والوقوف الحر، والقناة، وتركيب عمود التلغراف
متوفرة خدمات الشعار بالطباعة الحريرية، أو الأنودة، أو النقش
مخصصة مع فتحات، وعزل، ومفصلات، وأقفال، أو أقفال
نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40U الميزات:
الميزات
الوصف
خاصية الوحدة
متوفرة خدمات الشعار بالطباعة الحريرية، أو الأنودة، أو النقش
مخصصة مع فتحات، وعزل، ومفصلات، وأقفال، أو أقفال
نظام طاقة اتصالات هجين 48VDC 300A خزانة اتصالات خارجية 40U الميزات:
الميزات
الوصف
خاصية الوحدة
الوحدة الشمسية لديها وظيفة تتبع نقطة الطاقة القصوى. دقة تتبع نقطة الطاقة القصوى تزيد عن 99.5%
تعتمد وحدة المقوم تقنية تعويض معامل القدرة النشط، وقيمة معامل القدرة تصل إلى 0.99
| أقصى كفاءة لوحدة المقوم تزيد عن 93% | أقصى كفاءة للوحدة الشمسية تزيد عن 95% |
|
الوحدة الشمسية ووحدة المقوم لديهما كثافة طاقة عالية
|
تعتمد الوحدة الشمسية ووحدة المقوم تقنية التبديل الساخن غير المدمر، أي التوصيل والتشغيل. يستغرق استبدال الوحدة الشمسية ووحدة المقوم أقل من دقيقة واحدة |
| الوحدة الشمسية ووحدة المقوم لديهما وظيفة حماية من الجهد الزائد للإخراج، بما في ذلك حماية الجهد الزائد بالأجهزة وحماية الجهد الزائد بالبرامج. وحماية الجهد الزائد بالبرامج لديها وضعان للاختيار: وضع قفل الجهد الزائد للمرة الأولى، ووضع قفل الجهد الزائد للمرة الرابعة | |
| إدارة البطارية | |
| إدارة مثالية للبطارية: حماية البطارية، ووظائف مثل تنظيم الجهد التلقائي، والحد من التيار المستمر، وحساب سعة البطارية، والتحويل التلقائي للشحن المتساوي/العائم، واختبار البطارية عبر الإنترنت. | |
| إدارة تكميلية للضوء والكهرباء | |
| وظيفة إدارة تكميلية مثالية للضوء/الكهرباء، والتي يمكن أن تحقق أولوية إمداد الطاقة الشمسية وتعظيم استخدام الطاقة الشمسية | |
| إحصائيات الطاقة | |
| استهلاك طاقة الحمل، الطاقة المولدة من الطاقة الشمسية، الطاقة المولدة من الشبكة الرئيسية، الطاقة المولدة من المولد، تفريغ البطارية، شحن البطارية | تسجيل البيانات |
| سجل بيانات تاريخي لمدة 90 يومًا، يمكن تحميل البيانات التاريخية. | 200 سجل إنذار تاريخي، |
| 10 مجموعات من بيانات اختبار البطارية | وظيفة الإنذار |
| وظائف حماية مثالية من الأعطال وإنذار الأعطال |
تصميم الشبكة توفير اتصال جاف ومنافذ اتصال أخرى لمرونة الشبكة؛ تمكين ترقية البرامج من الطرف القريب والتشغيل بدون مراقبة |
| واجهة تشغيل إنسانية | تم تصميم شاشة LCD بزاوية 15 درجة، وهي أكثر سهولة وراحة لعمل المستخدم. |
| الاستعلام عن معلمات التشغيل والإحصائيات والإنذارات التاريخية للنظام من خلال شاشة LCD. |
التحكم في النظام يدويًا من خلال شاشة LCD حماية من الصواعق |
| تصميم مثالي للحماية من الصواعق على جانبي التيار المتردد والتيار المستمر |
تصميم موفر للطاقة يدعم النظام، بالإضافة إلى وظيفة توفير الطاقة في وضع السكون لوحدة المقوم، ويدعم ويعطي الأولوية لاستخدام مدخلات الطاقة الشمسية إلى الحمل، ويستفيد بالكامل من الطاقة الشمسية، لتحقيق توفير الطاقة وتقليل انبعاثات غازات الاحتباس الحراري نوع خارجي |
| مستوى حماية النظام يصل إلى IP55، يمكن استخدامه في الهواء الطلق. النظام مدمج وسهل التركيب | النظام |
| جميع المعدات في النظام تدعم الصيانة من الأمام | يستخدم النظام تقنية نوم وحدة المقوم، وموصلات مزدوجة ثابتة، وتقنية تحويل التيار المنخفض، وتقنية سرعة المروحة القابلة للتعديل، ولديه وظيفة توفير طاقة أكثر بروزًا |
| السخان الاختياري بتيار متردد يجعل النظام يعمل بشكل موثوق في درجات الحرارة المنخفضة | المراقبة عن بعد |
|
تم تكوين المودم بوظيفة GPRS التي يمكنها تحقيق المراقبة عن بعد من خلال توفير البيانات لخادم الإنترنت
|
تطبيق حاوية تخزين الطاقة |
| تستخدم خزائننا على نطاق واسع في صناعة الاتصالات الخارجية. يمكن تجهيز الخزانة بمعدات اتصالات مختلفة، ونظام إمداد طاقة المقوم، ووحدة المراقبة، والبطارية، والألياف البصرية، وما إلى ذلك. مناسبة للاستخدام في الشوارع، وأسطح المباني، وقمم الجبال، والمناطق الحضرية، والريفية، والمناطق السكنية وغيرها من المناطق. | |

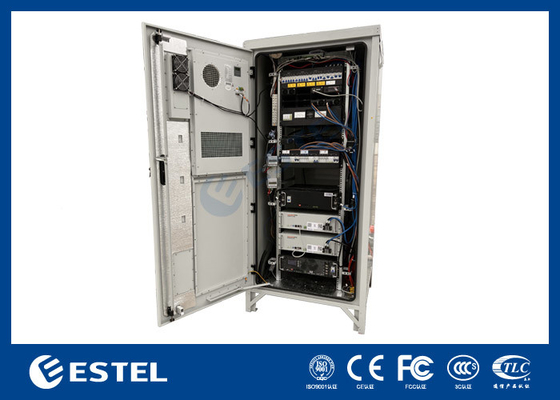

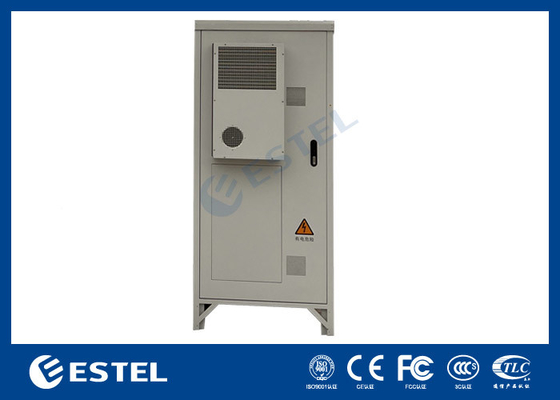

| صور الخزانة: | |
