تفاصيل المنتج:
شروط الدفع والشحن:
|
| قفل الخزانة: | قفل ثلاثي النقاط مضاد للسرقة (قفل دعم) | الحجم الخارجي: | العرض * العمق * الارتفاع 800 * 940 * 2050 مم |
|---|---|---|---|
| المواد: | الفولاذ المغلف | طريقة التبريد: | مكيف هواء للتبريد |
| رف المعدات: | 19 بوصة رف، 40U | تصنيف الملكية الفكرية: | IP55 |
| مدة الدفع: | T/T | ميناء الشحن: | شنتشن |
| وحدة المعدل: | نعم.. | ماونت واي: | تركيب الأرضية |
| إبراز: | نظام الطاقة الخارجي مجلس الوزراء الاتصالات,خزانة الاتصالات الخارجية 40U,خزانة الاتصالات الخارجية مع مكيف الهواء,40U Outdoor Telecom Cabinet,Outdoor Telecom Cabinet With Air Conditioner |
||
40U القياسية 19 بوصة المقصورة الخارجية خزانة الطاقة الهجينة مع الطاقة الشمسية ونظام الطاقة
مقدمة قصيرة
نظام الطاقة الهجينة للاتصالات 48VDC 300A 40U مجلس الوزراء للاتصالات الخارجي هو مجلس الوزراء الخارجي يوفر بيئة عمل مادية آمنة وموثوقة لمواقع الاتصالات اللاسلكية.
يدمج النظام وظائف مثل خزانة خارجية، ومعدات التحكم في درجة الحرارة، ومراقبة البيئة.
يمكن تركيب نظام إمدادات الطاقة ووحدة توزيع الطاقة AC / DC وفقًا لمتطلبات المستخدم داخل الخزانة.
في حين أن مساحة التثبيت محجوزة لمعدات المستخدم والبطارية الاحتياطية.
40U القياسية 19 بوصة المقصورة الخارجية خزانة الطاقة الهجينة
لدينا 40U (ارتفاع الوحدة) القياسية 19 بوصة الخزانة الخارجية مجهزة مع وظائف الطاقة الهجينة،
هذه الخزانات عادة ما تستخدم في البيئات الخارجية التي تتطلب إمدادات طاقة ثابتة وربما تواجه إمدادات طاقة غير مستقرة أو مقطوعة.مثل محطات أساس الاتصالات ونقاط نقل البيانات في المناطق النائية.
من خلال نظام الطاقة الشمسية، يمكن للخزانة جمع الطاقة الشمسية خلال النهار وتحويلها إلى الطاقة الكهربائية للتخزين،تستخدم أثناء الليل أو في الأيام المظلمة عندما لا يمكن استخدام الطاقة الشمسية مباشرة.
في هذه الأثناء ، يعمل نظام الطاقة كمصدر طاقة احتياطي أو أساسي ، مما يضمن التشغيل المستمر والمستقر للمعدات داخل الخزانة.
40U القياسية 19 بوصة المقصورة الخارجية خزانة الطاقة الهجينة
| قائمة التكوينات | |
| الحجم الخارجي |
800mm ((W) x940mm ((D) x2050mm ((H) (تشمل النتوءات التي تحكم درجة الحرارة) |
| مساحة تغطية | 800mm ((W) x700mm ((D) |
| ارتفاع القاعدة | 150ملم |
| الوزن | ≤130kg (باستثناء المعدات والبطاريات) |
| مساحة المستخدم | 37 يو |
| المواد |
الحائط:1صفيحة فولاذية معدنية 2 ملم الباب:1صفيحة فولاذية مغلفة بطول 5 ملم |
| قفل | قفل مضاد للسرقة من ثلاث نقاط، القياسية الأوروبية أو الأساسية، يمكن أن تغير أو مطابقة القفل من تلقاء نفسها |
| موقع الأسلاك | القاع و الخروج |
| ثقوب الأسلاك | 10xφ36 |
|
درجة الحماية |
IP55 |
| معلومات عن التحكم في درجة الحرارة | |
|
المعدات المقصورة |
الوضع:مبادل الحرارة كفاءة تبديد الحرارة:200W/K الجهد الاسمي:48VDC الطاقة العادية: 520 واط |
|
حجرة البطارية |
الوضع: مكيف الهواء المتردد قدرة التبريد (L35/L35): 500W الجهد الاسمي:48VDC استهلاك الطاقة (L35/L35):160W |
قائمة الملحقات:
| الإضاءة | ضوء DC-48VLED |
| جهاز استشعار الدخان | 12VDC |
| جهاز استشعار الفيضانات | الاتصال الجاف |
|
درجة الحرارة جهاز استشعار الرطوبة |
12VDC |
| مراقبة الوصول | الاتصال الجاف |
| البيئة | |
| درجة حرارة العمل | 10°C إلى +45°C |
| درجة حرارة التخزين | 40°C إلى +75°C |
| رطوبة العمل | 5-95% (غير مكثفة) |
|
الارتفاع |
0 إلى 4000 متر (إذا كان الارتفاع ضمن النطاق) من 3000m إلى 4000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع ارتفاع زيادة 200 متر) |
| معلومات الرف الداخلي | |
|
المعدات المقصورة |
وضع الرف:19"المساحة وفقًا لـ IEC 60297-3 عمق: 400 ملم الطول:20 يو المسافة المتاحة أمام 19":180mn |
|
حجرة البطارية |
وضع الرف:مجموعتين دعامة البطارية ارتفاع كل دعامة بطارية:≥350mm اختياري: 17U19" رف للبطارية الليثيوم |
40U القياسية 19 بوصة المقصورة الخارجية خزانة الطاقة الهجينة:
إنه رف فرعي 19 بوصة لنظام الطاقة الهجينة، مع تصميم صغير بطول 5U لتلبية الاحتياجات التطبيقية الحرجة من الألياف والإرسال الميكروويف، جهاز الوصول، المفتاح..
القوة القصوى للنظام هي 150A ، مع مدخل AC / مدخل DC / بطارية / حمولة MCBs. يتم الوصول إلى الكابلات من الأمام مع MCB و busbar.
المصلحالخصائص الرئيسية:
· نطاق واسع لجهد الدخول:85 إلى 290VAC للمصحح و 120 إلى 420VDC لـ MPPT
·المصلح، MPPT والجهاز المتحكم يمكن توصيلهما بالشاشة الساخنة، والصيانة السهلة والسريعة على الإنترنت
·كفاءة عالية تصل إلى 96% لخفض تكاليف التشغيل
·دعم واجهات الاتصالات الإثرنيت،SNMP،ModBus وRS485
| توزيع المدخلات | ||
| التكييف | العاصمة | |
| وضع الإدخال | 220VAC أحادي المرحلة | 120VDC إلى 425VDC |
| تردد الإدخال | 45 إلى 65 هرتز، القيمة المسجلة:50 هرتز/60 هرتز | / |
| قدرة المدخلات | 63A/2Px1 | 63A/2Px5 |
| برنامج التعاون | 20kA/40kA،8/20μs | |
| توزيع الناتج | ||
| المصلح | وحدة الطاقة الشمسية | |
| الجهد الخارجي | -42 إلى 58VDC، القيمة المسجلة:-53.5VDC | -42 إلى -58VDC، القيمة المسجلة: -54.5VDC |
| مفكّرات البطارية | 125A/2P | |
| أجهزة كسر الحمولة | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD DC | 20kA/40kA،8/20μs | |
| الوحدة | ||
| وحدة التصحيح | وحدة الطاقة الشمسية | |
| الجهد المدخل |
85 إلى 290 فولت، مقياس 220VAC |
120 إلى 420VDC معدل التصنيف 340VDC |
| الكفاءة | > 96% | > 96% |
| الطاقة المسجلة | 3000W ((176 إلى 290VAC) | 3000W ((200 إلى 425VAC) |
|
درجة حرارة العمل |
-10 درجة مئوية إلى +75 درجة مئوية ((المخرج الكامل أقل من 55 درجة مئوية) | -10 درجة مئوية إلى +75 درجة مئوية (مخرج كامل تحت 50 درجة مئوية) |
| جهاز التحكم | |
| مدخل الإشارة | 3Al ((2 بطارية حرارة، 1 درجة حرارة المحيط، 2RS485,7 DI |
| مخرج الإنذار | 6 الاتصال الجاف |
| ميناء الاتصال | RS485،SNMP |
| وضع العرض | شاشة LCD |
| النظام | |
| البعد (WxDxH) | 482×350.6×9U،≤30kg ((بدون وحدات) |
| وضع التبريد | التبريد الطبيعي |
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم |
| مستوى الحماية | IP20 |
| البيئة | |
| درجة حرارة العمل | -10°C إلى +50°C |
| درجة حرارة التخزين | -40°C إلى +75°C |
| رطوبة العمل | 5% إلى 95% ((غير مكثفة) |
|
الارتفاع |
0 إلى 4000 متر ((إذا كان الارتفاع ضمن نطاق 3000m إلى 4000m، فإن الحرارة العملية القصوى تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر) |
* تصميم مخصص متاح

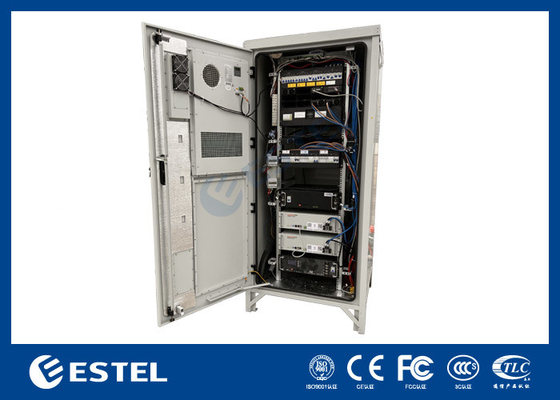

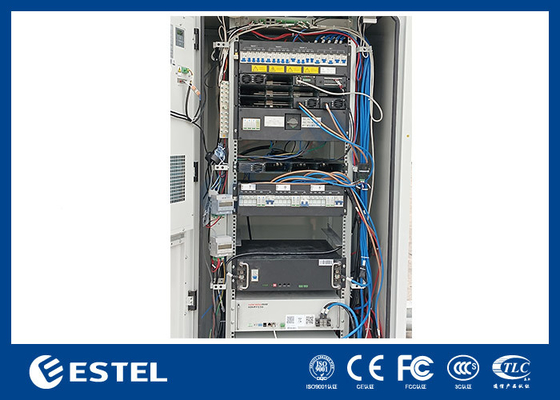

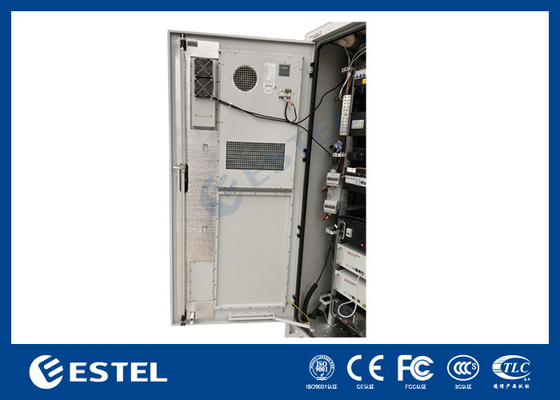

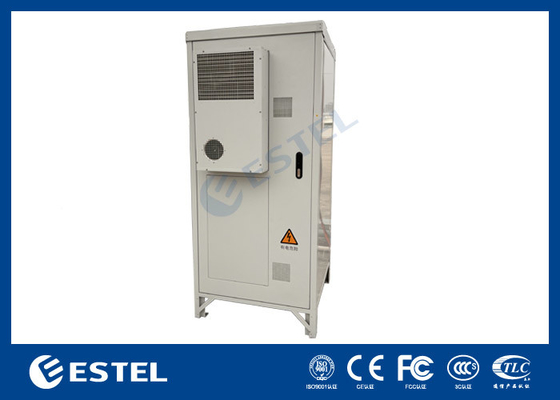

صور الحجرة:
الصور المصلحة
تعريف الملكية الفكرية
IP55/IP65
IP55= خصائص الحجرات:
الحماية الكاملة من الغبار والزيت وغيرها من المواد غير السامة
حماية كاملة من الاتصال مع المعدات المغلقة
الحماية من المياه، حتى المياه التي يتم طرحها بواسطة فوهة ضد الحجرة من أي اتجاه
متوفرة في الجدار المثبتة، وقائمة بحرية، وعربة، وعقدة التلغراف
تتوفر خدمات فحص الشعار والإصلاح أو النقش
IP65= خصائص الحجرات:
الحماية الكاملة من الغبار والزيت وغيرها من المواد غير السامة
حماية كاملة من الاتصال مع المعدات المغلقة
الحماية من المياه، حتى المياه التي يتم طرحها بواسطة فوهة ضد الحجرة من أي اتجاه
متوفرة في الجدار المثبتة، وقائمة بحرية، وعربة، وعقدة التلغراف
تتوفر خدمات فحص الشعار والإصلاح أو النقش
مع قطع،عزل،مفاصل،قفل أو قفل
خصائص الخزانة:
| الخصائص | الوصف |
|
خصائص الوحدة
|
الوحدة الشمسية لديها وظيفة تعقب نقطة الطاقة القصوى. |
| تتبنى وحدة المصلح تكنولوجيا تعويض عامل الطاقة النشط، قيمة عامل الطاقة تصل إلى 0.99 | |
| الكفاءة القصوى للوحدة المباشرة هي أكثر من 93٪ | |
| الكفاءة القصوى للوحدة الشمسية هي أكثر من 95% | |
| وحدة الطاقة الشمسية ووحدة المُستقيم لديها كثافة طاقة عالية | |
| تتبنى الوحدة الشمسية ووحدة المُستقيم تكنولوجيا التبادل الساخن غير المدمرة ، أي Plug-and-Play. يستغرق استبدال الوحدة الشمسية ووحدة المُستقيم أقل من دقيقة واحدة | |
| وحدة الطاقة الشمسية ووحدة المباشرة لديها وظيفة حماية من الإفراط في الجهد الخارجي، بما في ذلك حماية الأجهزة من الإفراط في الجهد والبرمجيات من الإفراط في الجهد.والبرنامج الحماية من الإفراط في الجهد لديه طريقتين للخيار: أول مرة وضع إغلاق فوق الجهد ، الرابع مرة وضع إغلاق فوق الجهد | |
| إدارة البطارية | إدارة البطارية المثالية: حماية البطارية، ووظائف مثل تنظيم التيار الكهربائي التلقائي، الحد من التيار بدون خطوة، حساب سعة البطارية،الموازنة التلقائية / تحويل الرسوم العائمة، اختبار البطارية عبر الإنترنت |
| الإدارة التكميلية للضوء والكهرباء | وظيفة إدارة الضوء / الكهرباء التكميلية المثالية ، والتي يمكن أن تحقق الأولوية لتزويد الطاقة الشمسية وتعظيم استخدام الطاقة الشمسية |
| إحصائيات الطاقة | استهلاك الكهرباء أثناء الحمل، الطاقة المتولدة من الطاقة الشمسية، الطاقة المتولدة من الشبكة، الطاقة المتولدة من DG، تفريغ البطارية، شحن البطارية |
| سجل البيانات |
تسجيل 90 يوما من البيانات التاريخية، يمكن تحميل البيانات التاريخية. 200 سجل من تاريخ الإنذار، 10 مجموعات من بيانات اختبار البطارية |
| وظيفة الإنذار | وظائف الحماية من الأخطاء والإنذار عن الأخطاء |
| تصميم الشبكة |
توفير الاتصال الجاف ومنافذ الاتصال الأخرى لضمان مرونة الشبكة. تمكين ترقية البرمجيات القريبة من النهاية والتشغيل دون مراقبة |
| واجهة تشغيل إنسانية |
تم تصميم شاشة LCD بزاوية 15 درجة ، والتي هي أكثر بديهية ومريحة للعمل من قبل المستخدم. استفسار معايير التشغيل، الإحصاءات، والإنذارات التاريخية للنظام من خلال شاشة LCD. التحكم في النظام يدويا من خلال شاشة LCD |
| الحماية من البرق | تصميم حماية الكمال من البرق في الجانبين التيار المتردد وDC |
| تصميم توفير الطاقة | النظام، بالإضافة إلى وظيفة توفير الطاقة النوم من وحدة المباشرة، كما يدعم ويعطي الأولوية لاستخدام مدخل الطاقة الشمسية إلى الحمل، ويستفيد تماما من الطاقة الشمسية،لتحقيق توفير الطاقة والحد من انبعاثات غازات الدفيئة |
| النوع الخارجي | مستوى حماية النظام يصل إلى IP55 ، يمكن استخدامه في الهواء الطلق. النظام مضغوط وسهل التثبيت |
|
النظام
|
جميع المعدات في النظام تدعم الصيانة في الجبهة |
| يعتمد النظام على تكنولوجيا النوم للوحدة المباشرة ، ومواصل الدولة الثنائية ، وتكنولوجيا التشويش منخفضة الطاقة وتقنية ضبط سرعة المروحة ، ولديه وظيفة توفير الطاقة أكثر بروزًا | |
| سخان التيار المتردد الاختياري يجعل النظام يعمل في درجة حرارة منخفضة بشكل موثوق | |
| المراقبة عن بعد | يتم تكوين المودم مع وظيفة GPRS التي يمكن أن تحقق المراقبة عن بعد من خلال توفير البيانات إلى خادم الإنترنت |
خزانة الطاقة الهجينة مع الطاقة الشمسية وتطبيق نظام الطاقة:
يتم استخدام خزانتنا على نطاق واسع في صناعة الاتصالات في الهواء الطلق. يمكن تجهيز الخزانة مع معدات الاتصالات المختلفة، نظام إمدادات الطاقة المباشرة، وحدة المراقبة، البطارية، الألياف البصرية،الخ.
مناسبة للاستخدام في الشوارع ، قمم المباني ، قمم الجبال ، المناطق الحضرية والريفية والمناطق السكنية والمناطق الأخرى.
