إمدادات الطاقة غير المتقطعة 10U 36KW 48VDC نظام المصلح وضع التبديل لحماية الاتصالات
تفاصيل المنتج
إمدادات الطاقة غير المتقطعة 10U
,نظام تصحيح 36KW 48VDC
,نظام تصحيح احتياطي للاتصالات
إمدادات الطاقة غير المتقطعة 10U 36KW 48VDC نظام المصلح وضع التبديل لحماية الاتصالات
1نظام تصحيح 10U 36KW
نظام المصلح يحول التيار المتردد إلى التيار المتردد ويقدم الطاقة اللازمة لشحن البطاريات. مع التركيز على تحسين التكلفة الإجمالية للملكية باستمرار،محاكيات ESTEL، جنبا إلى جنب مع ميزات التحكم والرصد المتقدمة، تساعد على خفض كل من النفقات الرأسمالية والتشغيلية.أنظمتنا المنسقة تفتخر كثافة الطاقة الممتازة في حين تلبية متطلبات المساحة والوزنوترك الكثير من المساحة للمعدات الأخرى وخلق وفورات في تكاليف التعبئة والنقل.كفاءتها العالية تقلل من استهلاك الطاقة الكلي وتقلل من بصمة الكربون.
نظام إمدادات الطاقة للاتصالات المدمجة (نظام التصحيح) مناسب للاستخدام في المفاتيح الصغيرة التي يتم التحكم فيها بالبرنامج وشبكات الوصول ومعدات الإرسال والاتصالات المتنقلةمحطات الأرض للاتصالات الفضائيةفي ظل الظروف العادية ، يمكن استخدامها لتزويد الطاقة لمعدات الاتصالات الأخرى.يتم التحكم في العديد من المعلمات لوحدة المباشر ووحدة توزيع الطاقة بواسطة وحدة المراقبة، ويعملون وفقا لمعلماتهم المحددة مسبقا أو أوامر المستخدم. إذا فشلت الشبكة الرئيسية، سيتم تشغيل النظام من قبل البطارية في هذا الوقت.فولتاج محطة البطارية يبدأ في الهبوطعندما يكون فولتاج البطارية أقل من نقطة إنذار البطارية منخفضة الجهد من الشاشة ، فإن وحدة المراقبة تبلغ عن إنذار.إغلاق مخرج الحمل مباشرة، لا تعمل الآلة بأكملها عندما يتم استعادة الطاقة الرئيسية الخارجية، يستأنف النظام عمله الطبيعي.
يتكون ET48600 من وحدة توزيع ووحدة تصحيح ووحدة تحويل ووحدة مراقبة.
| التكوين | وحدة المصلح | ملاحظة |
| المعيار | GB 4943 | للحصول على تفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
| المعيار | IEC/EN 62368-1 | |
| المعيار | EN 55032 الفئة A،GR1089 الإصدار 4 ،R3-10,R3-11,R3-12 الفئة B المعتمدة من قبل أمريكا الشمالية | |
| المعيار | EN300386، CLASSA |
2نظام تصحيح 10U 33KW تفاصيل سريعة:
| توزيع التيار المتردد | توزيع التيار المباشر | ||
| وضع الإدخال | 380VAC ثلاثي المراحل | الجهد الخارجي | 42 إلى 58VDC، القيمة المسجلة:-53.5VDC |
| قدرة المدخلات | 25A/4Px1 | مفكّرات البطارية | 250A/1Px3 ((125A/3Px3) |
| nput التردد | 45 إلى 66 هرتز، القيمة المسجلة:50 هرتز/60 هرتز | أجهزة كسر الحمولة | Llvd:125A/1P×2,25A/1Px1,1 البوابة الاحتياطية Blvd:125A/1Px2,6A/1Px2 |
| برنامج التعاون | 20kA/40kA،8/20μs | برنامج التعاون | 10kA/20kA،8/20μs |
| المصلح | جهاز التحكم | ||
| الجهد المدخل | 85 إلى 290VAC، مقياس 220VAC | إشارة nput | 4Al ((2 حرارة البطارية، 1 حرارة البيئة، زيت) ، 1RS485.7 D |
| الكفاءة | > 96% | مخرج الإنذار | 7 الاتصال الجاف |
| الطاقة المسجلة | 3000W ((176 إلى 290VAC) | ميناء الاتصال | RS485,SNMP |
| درجة حرارة العمل | -10°C إلى +75°C ((المخرج الكامل تحت 55°C | وضع العرض | _ CD |
| النظام | البيئة | ||
| وضع التبريد | التبريد الطبيعي | درجة حرارة العمل | 10°C إلى +55°C |
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | درجة حرارة التخزين | 40°C إلى +75°C |
| نموذج الصيانة | الصيانة الأمامية | رطوبة العمل | 5% إلى 95% ((غير مكثفة |
|
مستوى الحماية |
IP20 |
الارتفاع |
من 0 إلى 4000 متر (إذا كانت الارتفاعات ضمن النطاق من 3000m إلى 4000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع ارتفاعأناتزيد بـ 200 متر) |
ميزة المنتج
1) تتبنى وحدة المصلح تقنية تعويض عامل الطاقة النشط ، وتصل قيمة عامل الطاقة إلى 0.99.
2) نطاق العمل العادي لجهد الدخول التيار المتردد هو واسع إلى 90-290V، مرحلة واحدة، (323V ~ 480V ac، 3 مرحلة).
3) تتبنى وحدة المصلح تكنولوجيا التبديل الناعم بالكامل ، وتصل كفاءتها إلى 96 ٪.
4) إدارة البطارية الذكية. هناك وظائف إيقاف تشغيل الحمل وحماية بطارية منخفضة الجهد (LVLD + LVBD) وإيقاف تشغيل ثانوي (مفتاح الطاقة الثانوي) ،والتي يمكن أن تحقق وظائف مثل تعويض درجة الحرارة، الموازنة التلقائية ومراقبة الشحنة العائمة، تنظيم الجهد التلقائي، حساب سعة البطارية، واختبار البطارية عبر الإنترنت.
5) تتبنى وحدة المباشر تكنولوجيا التبديل الساخن غير الضارة ، وصلة ولعب ، ووقت الاستبدال أقل من 1 دقيقة.
6) تصميم الشبكة ، توفير واجهات اتصال متعددة (مثل RS485 ، الاتصال الجاف) ، الشبكة المرنة ، المحدودة في الواقع المراقبة المحلية والبعيدة ، دون مراقبة.
7) تصميم الحماية من البرق للجانبين AC وDC ، مناسبة للمناطق العاصفة الرعدية.
8) دعم وظائف حماية الخطأ والإنذار عن الخطأ.
9) يمكن تثبيت عمليات الصيانة والصيانة الصديقة ضد الجدار ، مما يوفر المساحة بشكل فعال.
10) إشعاع منخفض جداً. تبني تصميم متقدم للتوافق الكهرومغناطيسي.

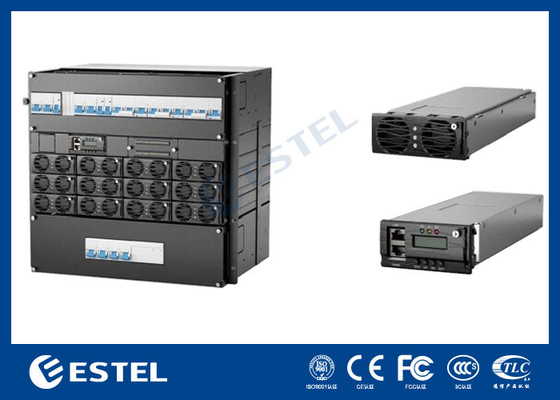

3صور نظام التصحيح:
-
