مجلس إدارة الاتصالات UPS الخارجي مصمم لدرجات الحرارة القاسية والبيئات القاسية
تفاصيل المنتج
ET9090210-UP خزانة UPS الخارجية
,نظام الطاقة المتكاملة
,خزانة UPS الخارجية مع جهاز تحكم درجة الحرارة
مجلس إدارة الاتصالات UPS الخارجي مصمم لدرجات الحرارة القاسية والبيئات القاسية
1المواصفات:
خزانة UPS الخارجية هي معدات إمدادات الطاقة غير المتقطعة المستخدمة في البيئات الخارجية لتوفير إمدادات طاقة مستمرة ومستقرة للحمل الحرج.هنا ملخص مفصل لميزاته:
وظائف وتطبيقات:
يوفر إمدادات طاقة مستمرة ومستقرة للحمولات الحرجة في البيئات الخارجية ، مثل محطات قاعدة الاتصالات وممرات ETC للطرق السريعة.
يضمن أن الحمولات الحرجة يمكن أن تعمل بشكل طبيعي خلال انقطاع الكهرباء في البيئات القاسية ، مما يحمي استمرارية الاتصالات والنقل والأنظمة الأخرى.
الخصائص الرئيسية:
نطاق درجة الحرارة التشغيلية: تم تصميمه للعمل في البيئات الخارجية مع درجات حرارة تتراوح من -40 °C إلى 80 °C (أو -20 °C إلى 40 °C ، اعتمادًا على النموذج المحدد).
AVR المدمج (منظم الجهد التلقائي): يحتوي على قدرات زيادة وتخفيض الجهد ، والتي يمكن أن تنظم الجهد المدخل لضمان الجهد الخارجي المستقر.
وقت النقل القابل للاختيار: في الوضع العادي أو الجهاز المولد ، يمكن اختيار وقت النقل وفقًا للاحتياجات.
منافذ ذكية: يوفر منافذ ذكية مثل RS-232 ، USB ، و SNMP ، مما يسهل المراقبة والإدارة عن بعد.
حماية مفكّك الدوائر: يحتوي على مفكّك الدوائر المدمج لحماية مدخل AC ومخرج AC وإدخال البطارية الخارجية ، مما يعزز سلامة وموثوقية المعدات.
تيار الشحن القابل للتعديل: يمكن للمستخدمين تعديل تيار الشحن لتلبية احتياجات البطاريات والحمولات المختلفة.
التوتر الحدودي للدخول القابل للتعديل: يضمن التوتر الحدودي للدخول القابل للتعديل تشغيل ثابت للمعدات في ظل ظروف مختلفة لجهد الدخول.
تعويض البطارية: تعويض البطارية يحسن دورة عمر البطارية ، مما يطيل عمر الخدمة للبطارية.
الهيكل والأنواع:
عادة ما يحتوي خزانة UPS الخارجية على تصاميم مقاومة للماء والغبار ، مما يضمن التشغيل المستقر في البيئات الخارجية القاسية.
لديها بنية صغيرة، مما يسهل تركيبها وصيانتها.
هناك أنواع مختلفة متاحة، بما في ذلك الحوض المعدني، السلم، وعلاءات الكابلات من نوع الدرج، وما إلى ذلك، لتلبية احتياجات السيناريوهات المختلفة.
باختصار ، مجلس إدارة UPS الخارجي هو معدات إمدادات الطاقة غير المتقطعة القوية والقابلة للتكيف بشكل كبير تستخدم على نطاق واسع لتوفير إمدادات الطاقة للحمل الحرج في البيئات الخارجية.عن طريق اتخاذ اختيارات معقولة واستخدام خزانات UPS في الهواء الطلق، يمكن أن يضمن أن الحمولات الحرجة يمكن أن تعمل بشكل طبيعي خلال انقطاع الكهرباء في البيئات القاسية، وحماية استمرارية الاتصالات والنقل وغيرها من الأنظمة.
قائمة الملحقات
| لا، لا، لا | البند | كمية | الوحدة | المواصفات |
| 1 | خزانة UPS الخارجية | 1 | تم تعيين |
(1) الأبعاد الخارجية: W × D × H 900 × 900 × 2100mm البعد الداخلي: W × D × H 800×800×1800ملم (2) حجرة واحدة: الجزء العلوي هو منطقة المعدات، الجزء السفلي هو منطقة البطارية. (3) مع باب أمامي واحد، وقفل خاص للخزانة الخارجية (قفل دعم) (4) الفولاذ المغلف، لوحة هيكل شطيرة، جدار مزدوج مع العزل الحراري (5) هناك عزل حراري بين الجدار الداخلي والجدار الخارجي. |
| 2 |
مكيف الهواء (التبريد للمعدات) |
1 | تم تعيين | طاقة التبريد: 1500W ؛ إمدادات الطاقة: AC220V ، 50HZ |
| 3 |
مكيف الهواء TEC (التبريد لمقعد البطارية) |
1 | تم تعيين | طاقة التبريد: 200 واط; إمدادات الطاقة: DC48V |
| 4 | نظام مراقبة البيئة | 1 | تم تعيين |
1* وحدة مراقبة البيئة، 1U؛ جهاز استشعار الدخان 1*، جهاز استشعار المياه 1* جهاز استشعار الحرارة والرطوبة 1* جهاز استشعار مزيج التوجه والصدمة 1* مصدر طاقة جهاز استشعار الباب: DC48V دعم الرصد عن بعد |
| 5 | مستشعر مصباح LED | 1 | البنك المركزي | تستخدم للسيطرة على مصباح LED |
| 6 | مصباح LED | 1 | البنك المركزي | DC48V |
| 7 | وحدة توزيع الطاقة | 1 | تم تعيين |
درجة B مقاومة للبرق مدخل AC: 63A / 2P * 1 ؛ مخرج AC: 16A / 1P * 4 ؛ مخرج ثابت: 16A / 1P * 4 الجهد المدخل: AC220V. |
| 8 | نظام الطاقة DC48V | 1 | تم تعيين |
النموذج: GPE48120C (DC48V ، 120A) بما في ذلك: (1) 4 × 30A وحدة المصلح؛ (2) 1 × وحدة المراقبة (3) إطار توزيع الطاقة |
| 9 | الحزمة | 1 | تم تعيين | غلاف خشبي |
2الميزة
(1) الخزانة مقاومة للغبار والشمس والتمطر ، والتي تستخدم في البيئة الخارجية.
(2) تبريد الخزانة: مكيف الهواء.
(3) تخطيط الخزانة معقول ، مما يسهل الوصول إلى الكابلات ، وتثبيتها وأرضيتها. هناك مدخلات كابلات فردية للكابلات الكهربائية وكابلات الإشارة والكابلات البصرية.
(4) جميع الكابلات المستخدمة في الخزانة مصنوعة من مواد مضادة للاشتعال.
(5) الحجرة تشمل شريط الأرض
3التطبيقات
خزانة الطاقة الخارجي ET9090210-UP هي لاحتواء نظام الطاقة الاتصالات والبطاريات، تستخدم أساسا في محطة الاتصالات اللاسلكية، مثل نظام 4G،الخدمة المتكاملة للاتصالات/الشبكة، محطة تغيير الوصول / الإرسال ، الاتصالات الطارئة / الإرسال ، الخ.
4مخطط الأبعاد
5وصف
5.1 يتم تركيب مصباح LED ، ومستشعر مصباح LED ، ومستشعر الدخان ، ومستشعر الباب ومستشعر درجة الحرارة والرطوبة في الجزء العلوي من الخزانة.
5.2 جهاز استشعار المياه مثبت في الجزء السفلي من الخزانة.
5.3 يتم تثبيت وحدة التحكم في البيئة وحدة مراقبة البيئة ونظام المصلح على الرف 19.
5.4 تتضمن الخزانة مجموع اثنين من مكيفات الهواء، مثبتة على الباب الأمامي.
5.5 تتضمن الخزانة لوحة قاعدة مطاطية، للتركيب على مقطورة برج الاتصالات.

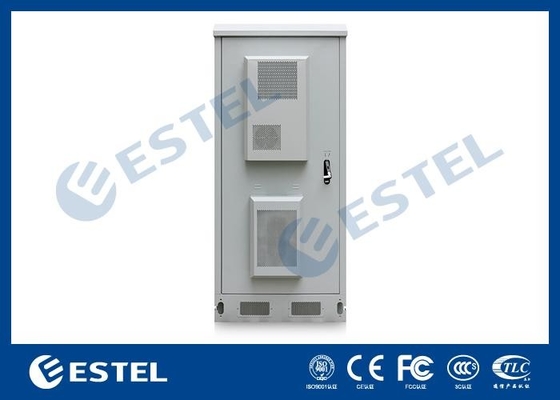

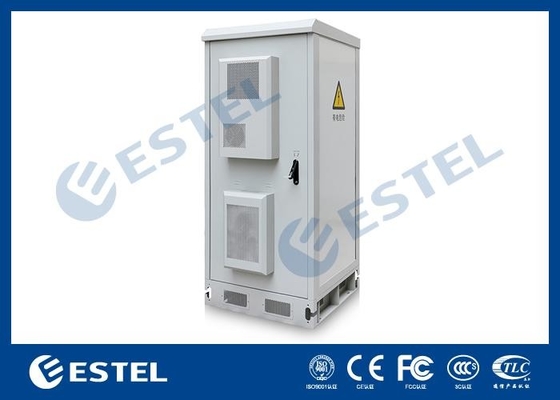

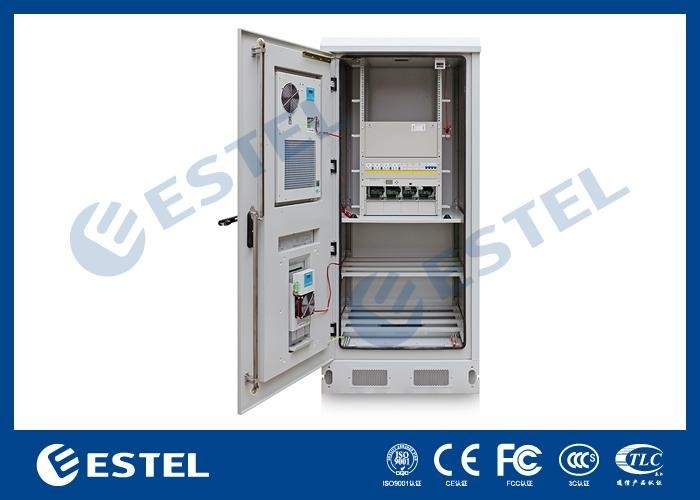

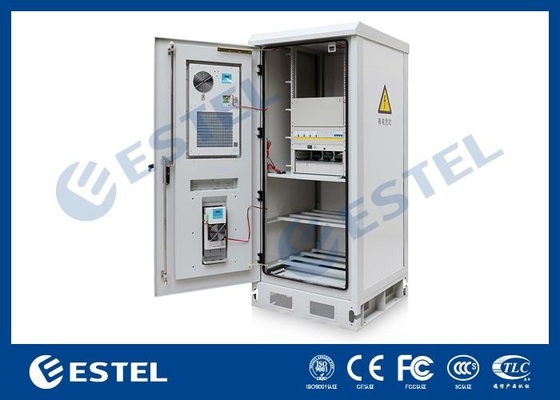

6صور الحجرة
-
