DC48V 450A نظام إمدادات الطاقة الاحتياطي 19 بوصة 6U القياسية المصلح الطاقة مجلس الوزراء الاتصالات
تفاصيل المنتج
نظام تصحيح الاتصالات 19 بوصة
,نظام إمدادات الطاقة الاحتياطية DC48V
,جهاز تصحيح الطاقة و خزانة الاتصالات
نظام إمدادات الطاقة الاحتياطية لخزانة الاتصالات السلكية واللاسلكية القياسية المباشرة بقوة 19 بوصة
1. 6U 27KW نظام تصحيح
"نظام تصحيح 48VDC" يشير عادة إلى نظام كهرباء متزامن (DC) يخرج 48 فولت (VDC). مثل هذه الأنظمة تستخدم عادة في الاتصالات ،
مراكز البيانات، التحكم الصناعي، وغيرها من التطبيقات التي تتطلب طاقة ثابتة متواصلة.
يعمل المصلح، وهو المكون الرئيسي لهذا النظام، بشكل أساسي على تحويل الكهرباء من التيار المتردد (AC) إلى الكهرباء من التيار المستمر (DC).
يتكون ET48450 من وحدة توزيع ووحدة تصحيح ووحدة تحويل ووحدة مراقبة.
| التكوين | وحدة المصلح | ملاحظة |
| المعيار | GB 4943 | للحصول على تفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
| المعيار | IEC/EN 62368-1 | |
| المعيار | EN 55032 الفئة A،GR1089 الإصدار 4 ،R3-10,R3-11,R3-12 الفئة B المعتمدة من قبل أمريكا الشمالية | |
| المعيار | EN300386، CLASSA |
2نظام تصحيح 5U 27KW تفاصيل سريعة:
| التكييف التوزيع | العاصمة التوزيع | ||
| وضع الإدخال | 380VAC ثلاثي المراحل | الجهد الخارجي | 42 إلى -58VDC، القيمة المسجلة:-53.5VDC |
| قدرة المدخلات | 63A | مفكّك الحمل |
LLVD:63A/1Px8; LLlvd2:63A/1Px8 BLVD:63A/1Px8, لا مفكّك للدوائر الافتراضية, التكوين الذاتي للمستخدم |
| تردد الإدخال | 45 إلى 66 هرتز، القيمة المسجلة:50 هرتز/60 هرتز | برنامج التعاون | 10kA/20kA،8/20μs |
| المصلح | جهاز التحكم | ||
| الجهد المدخل | 85 إلى 290VAC، مقياس 220VAC | الارتفاع | 3Al ((2 بطارية حرارة، 1 درجة حرارة محيطية).2 RS485,7 D |
| الكفاءة | > 96% | مدخل الإشارة | 6 الاتصال الجاف |
| الطاقة المسجلة | 3000W ((176 إلى 290VAC | ميناء الاتصال | RS485,SNMP |
| درجة حرارة العمل | -10 درجة مئوية إلى +75 درجة مئوية ((المخرج الكامل أقل من 55 درجة مئوية) | وضع العرض | شاشة LCD |
| النظام | البيئة | ||
| وضع التبريد | التبريد الطبيعي | درجة حرارة العمل | 10°C إلى +55°C |
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | درجة حرارة التخزين | 40°C إلى +75°C |
| وضع الصيانة | الصيانة الأمامية | رطوبة العمل | 5% إلى 95% ((غير مكثفة) |
|
مستوى الحماية |
IP20 |
الارتفاع |
0 إلى 4000 متر ((إذا كان الارتفاع ضمن نطاق 3000m إلى 4000m، فإن الحرارة العملية القصوى تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر) |
ميزة المنتج
1) تتبنى وحدة المصلح تقنية تعويض عامل الطاقة النشط ، وتصل قيمة عامل الطاقة إلى 0.99.
2) نطاق العمل العادي لجهد الدخول التيار المتردد هو واسع إلى 90-290V، مرحلة واحدة، (323V ~ 480V ac، 3 مرحلة).
3) تتبنى وحدة المصلح تكنولوجيا التبديل الناعم بالكامل ، وتصل كفاءتها إلى 96 ٪.
4) إدارة البطارية الذكية. هناك وظائف إيقاف تشغيل الحمل وحماية بطارية منخفضة الجهد (LVLD + LVBD) وإيقاف تشغيل ثانوي (مفتاح الطاقة الثانوي) ،والتي يمكن أن تحقق وظائف مثل تعويض درجة الحرارة، الموازنة التلقائية ومراقبة الشحنة العائمة، تنظيم الجهد التلقائي، حساب سعة البطارية، واختبار البطارية عبر الإنترنت.
5) تتبنى وحدة المباشر تكنولوجيا التبديل الساخن غير الضارة ، وصلة ولعب ، ووقت الاستبدال أقل من 1 دقيقة.
6) تصميم الشبكة ، توفير واجهات اتصال متعددة (مثل RS485 ، الاتصال الجاف) ، الشبكة المرنة ، المحدودة في الواقع المراقبة المحلية والبعيدة ، دون مراقبة.
7) تصميم الحماية من البرق للجانبين AC وDC ، مناسبة للمناطق العاصفة الرعدية.
8) دعم وظائف حماية الخطأ والإنذار عن الخطأ.
9) يمكن تثبيت عمليات الصيانة والصيانة الصديقة ضد الجدار ، مما يوفر المساحة بشكل فعال.
10) إشعاع منخفض جداً. تبني تصميم متقدم للتوافق الكهرومغناطيسي.

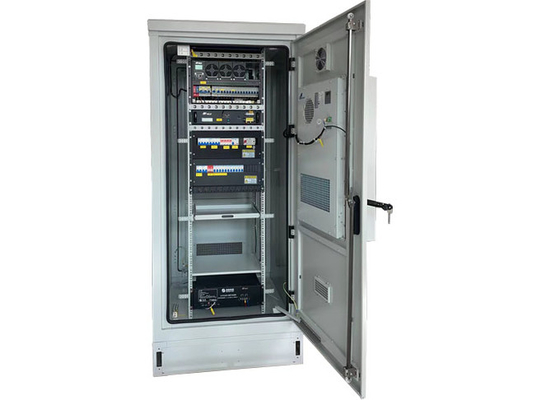

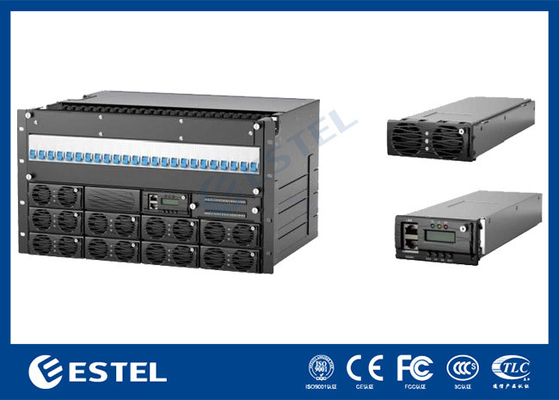

3صور نظام التصحيح:
-
