خزانة متكاملة في الهواء الطلق مع بطارية ووحدة توزيع الطاقة مع مستوى حماية IP55
تفاصيل المنتج
الخزانة المتكاملة الخارجية مع PDU
,الخزانة المتكاملة الخارجية مع البطارية
,IP55 الخزانة المتكاملة الخارجية
خزانة متكاملة في الهواء الطلق مع بطارية ووحدة توزيع الطاقة مع مستوى حماية IP55
المعلمات التقنية لـ ET80130221-BA
| التكوين | البند | المعلم التقني |
| الحجرة | النموذج | ET80130221-BA |
| مستوى الحماية | IP55 | |
| البعد الخارجي | H2210mm × W800mm × D1300mm | |
| البعد الداخلي | أعلى 19 بوصة 33U تحت 1 طبقة خزانة البطارية | |
| المواد |
الفولاذ المغلف، سمك 1.2 مليمتر، جدار واحد. سمك أجزاء المحامل: 2.0mm |
|
| العزل | 20 ملم PEF | |
| طلاء | طلاء مسحوق البوليستر | |
| اللون | RAL7035 | |
| الباب | باب أمامي واحد، باب خلفي واحد، قفل ضد السرقة ثلاث نقاط، قفل دعم | |
| المفصل | المفصل الداخلي | |
| خيارات التثبيت | مقبوضة على الأرض | |
| توجيه الكابلات | كابل في وخارج من أسفل الخزانة | |
| التبريد | مكيف الهواء 2000W 48VDC | |
| المروحة 12038 48VDC | ||
| وحدة توزيع الطاقة |
لوحة تحويل التيار المتردد، مع ثنائي ضغط عابر (SPD 80KA) محطات توليد الطاقة من شبكة الطاقة ومولدات الديزل (L1، L2، N، G) 120 فولت Nema 5-15R 2 مصابيح 1 مكسر مزدوج 100A 2 مفصل واحد 64A 3 مفصل واحد 30A وحدة التوزيع الجهد المدخل: AC 220V (L1، L2، N و G) 60Hz مرحلة واحدة (L1، L2، N اتصال أرضي) اتصال مولد كهربائي الجهد المدخل: AC 220V (L1، L2، N و G) 60Hz |
|
| غيرها | مصباح LED 48VDC | |
| البيئة | درجة حرارة العمل | -40°C~+55°C (+إشعاع الشمس) |
| درجة حرارة التخزين | -40°C~+70°C | |
| رطوبة العمل | 5%~95% ((بدون تكثيف) | |
| ارتفاع العمل | 0~ 4000 متر | |
1.ET80130221-BAالمواصفات:
الخزانة المتكاملة الخارجية هي جهاز يدمج بطارية ووحدة توزيع الطاقة لتوفير توزيع الطاقة وحماية في بيئة خارجية.
المهام الرئيسية:
البطارية: توفر طاقة احتياطية للجهاز لضمان أنه يمكن أن يستمر في العمل لفترة من الزمن في حالة انقطاع الطاقة.
وحدة توزيع الطاقة (PDU): تقوم بتوزيع الطاقة من مصدر الطاقة إلى الأجهزة أو الأنظمة وتوفر حماية من الإفراط وحماية من الاختصار.
الخصائص:
مضاد للماء والغبار: عادةً مع IP55 أو IP65 معدل مضاد للماء والغبار ، يتكيف مع البيئة الصعبة في الهواء الطلق.
أداء إزالة الحرارة: جهاز تكييف / مروحة أو جهاز إزالة حرارة آخر مدمج لضمان التشغيل الطبيعي للأجهزة الداخلية في بيئة ذات درجة حرارة عالية.
القدرة: يمكن أن توفر خزائن ذات قدرات مختلفة ، مثل 18u ، 22u ، 27u ، 32u ، 42u ، إلخ.
التخصيص: يمكن تخصيصه وفقًا لاحتياجات المستخدم ، بما في ذلك الحجم واللون والوظيفة ، إلخ.
قائمة الملحقات
| لا، لا، لا | البند | كمية | الوحدة | المواصفات |
| 1 | خزانة UPS الخارجية | 1 | تم تعيين |
(1) الأبعاد الخارجية: W×D×H 800×1300×2210mm (2) حجرة واحدة: الجزء العلوي هو منطقة المعدات، الجزء السفلي هو منطقة البطارية. (3) مع باب أمامي واحد، وقفل خاص للخزانة الخارجية (قفل دعم) (4) الفولاذ المغلف، لوحة هيكل شطيرة، جدار مزدوج مع العزل الحراري (5) هناك عزل حراري بين الجدار الداخلي والجدار الخارجي. |
| 2 |
مكيف الهواء (التبريد للمعدات) |
1 | تم تعيين | سعة التبريد: 2000 واط؛ إمدادات الطاقة: DC48V |
| 3 | مروحة | 1 | تم تعيين | مصدر الطاقة: DC48V |
| 4 | مستشعر مصباح LED | 1 | البنك المركزي | تستخدم للسيطرة على مصباح LED |
| 5 | مصباح LED | 1 | البنك المركزي | DC48V |
| 6 | وحدة توزيع الطاقة | 1 | تم تعيين |
لوحة تحويل التيار المتردد، مع ثنائي ضغط عابر (SPD 80KA) محطات توليد الطاقة من شبكة الطاقة ومولدات الديزل (L1، L2، N، G) 120 فولت Nema 5-15R 2 مصابيح 1 مكسر مزدوج 100A 2 مفصل واحد 64A 3 مفصل واحد 30A وحدة التوزيع الجهد المدخل: AC 220V (L1، L2، N و G) 60Hz مرحلة واحدة (L1، L2، N اتصال أرضي) اتصال مولد كهربائي الجهد المدخل: AC 220V (L1، L2، N و G) 60Hz |
| 7 | الحزمة | 1 | تم تعيين | غلاف خشبي |
2الميزة
(1) الخزانة مقاومة للغبار والشمس والتمطر ، والتي تستخدم في البيئة الخارجية.
(2) تبريد الخزانة: مكيف الهواء.
(3) تخطيط الخزانة معقول ، مما يسهل الوصول إلى الكابلات ، وتثبيتها وأرضيتها. هناك مدخلات كابلات فردية للكابلات الكهربائية وكابلات الإشارة والكابلات البصرية.
(4) جميع الكابلات المستخدمة في الخزانة مصنوعة من مواد مضادة للاشتعال.
(5) الحجرة تشمل شريط الأرض
3التطبيقات
خزانة الطاقة الخارجي ET80130221-BA هي لاحتواء نظام الطاقة الاتصالات والبطاريات، تستخدم أساسا في محطة الاتصالات اللاسلكية، مثل نظام 4G،الخدمة المتكاملة للاتصالات/الشبكة، محطة تغيير الوصول / الإرسال ، الاتصالات الطارئة / الإرسال ، الخ.
4مخطط الأبعاد

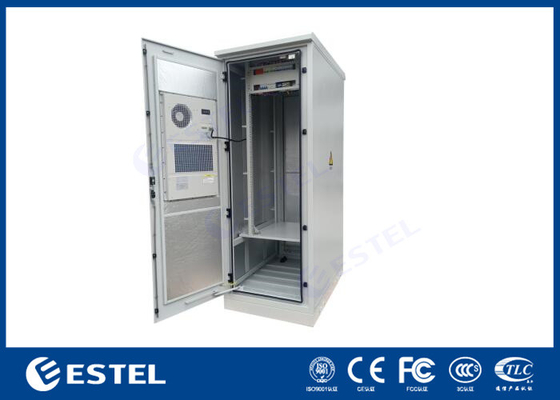

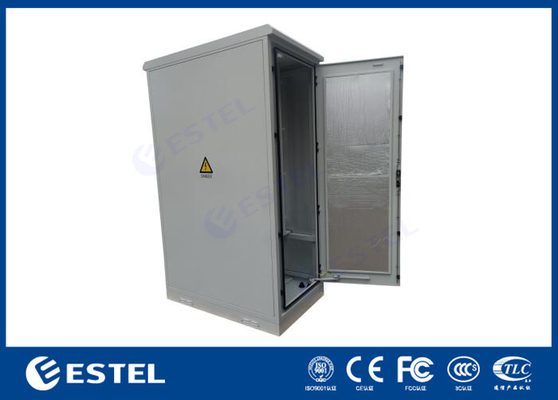

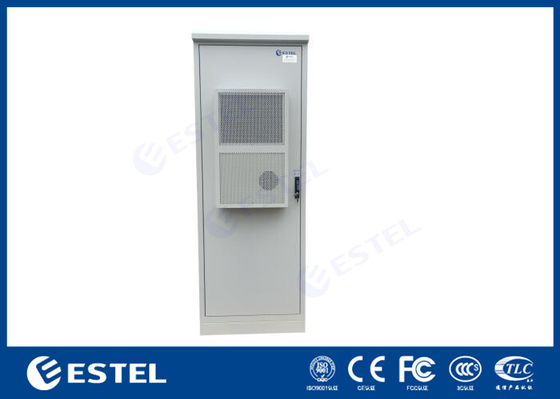

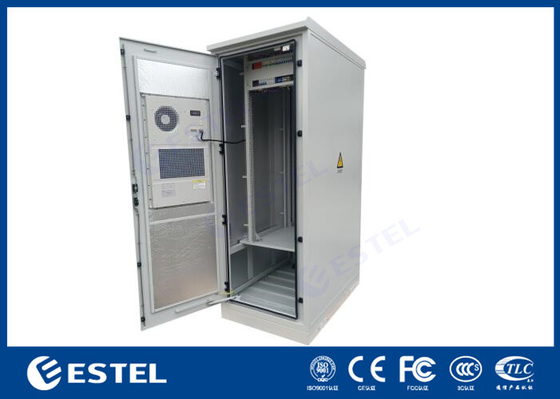

5صور الحجرة
-
