نظام إمدادات الطاقة 23.2 كيلوواط مع وحدة قابلة للتبادل الساخن
تفاصيل المنتج
220 فاكس 19 بوصة المصلح
,وحدة قابلة للتبديل الساخن 19 بوصة المصلح
,23نظام إمدادات الطاقة بـ 2 كيلوواط
نظام إمدادات الطاقة الفازي الواحد 220Vac 23.2KW 19 بوصة المصلح القياسي
1نظام الطاقة للاتصالات تفاصيل:
| مكان المنشأ: شينشن، الصين (البر الرئيسي) | 220 فاكس في مرحلة واحدة |
| اسم العلامة التجارية: ESTEL | 48V ((40 ~ 58Vdc قابل للتعديل) |
| رقم الطراز: EVCSE48200 | الطاقة الخارجة: 23.2 كيلوواط |
| اسم المنتج: نظام التيار المتردد | تردد الدخول:50/60 هرتز ± 10% |
| شهادة: ISO9001، CE، 3C، FCC، TLC | التيار الخارجي:50-400A |
| التطبيق: جهاز إرسال، محطة أرضية للاتصالات بالأقمار الصناعية | عامل الطاقة: ≥0.99 |
| الوزن: 15 كجم | تقاسم التيار الحالي في التوازي: ≤±3% |
| مدخل البطارية: 100A*2 | دقة استقرار الجهد: ≤±0.6% |
| مخرج الحمل: (10-63) A*10 | الكفاءة: ≥91% |
2وصف نظام المصلح
يتكون EVCSE48400 من وحدة تحكم VSM-B و وحدة مُستقيم VRM48 ، وما إلى ذلك. وهناك وحدة توزيع AC-DC. يمكن أن تصل طاقتها إلى 48V / 50A ~ 400A من خلال الجمع بين الرفوف مع المُستقيمات.
1) تتبنى وحدة المصلح تقنية تعويض عامل الطاقة النشط ، وتصل قيمة عامل الطاقة إلى 0.99.
2) نطاق العمل العادي لجهد الدخول التيار المتردد هو واسع إلى 90-290V، مرحلة واحدة، (323V ~ 480V ac، 3 مرحلة).
3) تتبنى وحدة المصلح تكنولوجيا التبديل الناعم بالكامل ، وتصل كفاءتها إلى 96 ٪.
4) إدارة البطارية الذكية. هناك وظائف إيقاف تشغيل الحمل وحماية بطارية منخفضة الجهد (LVLD + LVBD) وإيقاف تشغيل ثانوي (مفتاح الطاقة الثانوي) ،والتي يمكن أن تحقق وظائف مثل تعويض درجة الحرارة، الموازنة التلقائية ومراقبة الشحنة العائمة، تنظيم الجهد التلقائي، حساب سعة البطارية، واختبار البطارية عبر الإنترنت.
5) تتبنى وحدة المصلح تكنولوجيا التبديل الساخن غير الضارة ، ومدة استبدالها أقل من 1 دقيقة.
6) تصميم الشبكة ، توفير واجهات اتصال متعددة (مثل RS485 ، الاتصال الجاف) ، الشبكة المرنة ، المحدودة في الواقع المراقبة المحلية والبعيدة ، دون مراقبة.
7) تصميم الحماية من البرق للجانبين AC وDC ، مناسبة للمناطق العاصفة الرعدية.
8) دعم وظائف حماية الخطأ والإنذار عن الخطأ.
9) يمكن تثبيت عمليات الصيانة والصيانة الصديقة ضد الجدار ، مما يوفر المساحة بشكل فعال.
10) إشعاع منخفض جداً. تبني تصميم متقدم للتوافق الكهرومغناطيسي.
3وحدة التحكم في جهاز التصحيحالمعلمات التقنية
| المدخلات | |
| الطيران القياسي | 220 فاكس في مرحلة واحدة |
| نطاق الجهد التشغيلي | 90 ~ 300 فولت |
| التيار الحالي | ≤ 18.5A |
| التكرار | 50/60 هرتز ± 10% |
| عامل القوة | ≥0.99 |
| الناتج | |
| الجهد | 48V ((40 ~ 58Vdc قابل للتعديل) |
| التيار الحالي | 50A@58 |
| المشاركة الحالية بالتوازي | ≤ ± 3% |
| دقة استقرار الجهد | ≤ ± 0.6% |
| الحماية | فوق الجهد ، فوق التيار ، خارج الدائرة المقصورة و فوق درجة الحرارة |
| بيانات أخرى | |
| الكفاءة | ≥92% |
| وضع التبريد | تبريد المروحة |
| درجة حرارة العمل | -10~+55 درجة مئوية |
| درجة درجة الحماية | IP20 |
| الجهد الترددي | ≤200mVpp |
| الضوضاء الفوسفومترية | ≤2mVrms |
| تأثير الحمل | ≤ ± 0.5% |
| وقت استعادة تأثير الحمل | ≤200μs |
| تأثير المصدر | ≤ ± 0.1% |
| الأبعاد (ملم) | 106 ((W) ×218 ((D) ×83.8 ((H) |
| الوزن | 2.2 كجم |
| الكهرومغناطيسي | |
| الانبعاثات | مدخلات التيار الكهربائي وفقًا لـ EN50081-1 و EN50081-2 ؛ مخرجات التيار الكهربائي وفقًا لـ EN50081-2 |
| الحصانة | وفقًا لمواصفات EN50081-1 و EN50081-2 |
| السلامة | وفقًا لمعيار IEC950 و EN60950 و EN41003 و UL1950 و AS/NZ3260 |
3نموذج EVCSE48400 مبدأ التشغيل
في ظل الظروف العادية، كل معايير وحدات المكيف ووحدة التوزيع كلها تحت سيطرة وحدة المراقبة، والعمل وفقا للمعلمات المحددة مسبقا أو أوامر المستخدم.إذا كان هناك خطأ في شبكة التيار المتردد، سيتم تشغيل النظام بواسطة البطارية. مع تفريغ البطارية، والجهد النهائي للبطارية يبدأ في الانخفاض. عندما يكون جهد البطارية أقل من 42V ± 0.5V،وحدة المراقبة تبلغ البطارية تحت إشارة إنذار الجهد ويقطع مخرج الحمل، ثم يتوقف نظام الطاقة عن العمل. عندما يتم استعادة شبكة التيار المتردد الخارجية ، سيستأنف النظام إلى حالة العمل الطبيعية. (كل بيانات المراقبة المذكورة أعلاه هي القيم الافتراضية للنظام التي يمكن للمستخدمين إعادة تعيينها).
4تطبيق المصلح
(1) الوصول إلى الاندماج
(2) نظام التوزيع الداخلي والإضافة
(3) محطة الهاتف المحمول ونظام تغطية التوسيع
(4) شبكة اللاسلكية اللاسلكية
(5) محطة أرضية للاتصالات الفضائية ومحطة الاتصالات بالميكروويف
(6) غرفة توزيع التيار الضعيفة
(7) أنظمة الطاقة غير المتقطعة الأخرى
5وكيل التوصيل لدينا
يمكن شحن البضائع عن طريق البحر، عن طريق الجو، عن طريق الكوريير، عن طريق البر، عن طريق القطار، الخ.
بالإضافة إلى وكيل التوصيل التالي، يمكننا أيضا أن نبحث عن وكيل التوصيل مع أفضل سعر في الصين إذا كنت بحاجة لنا للقيام بذلك بالنسبة لك.

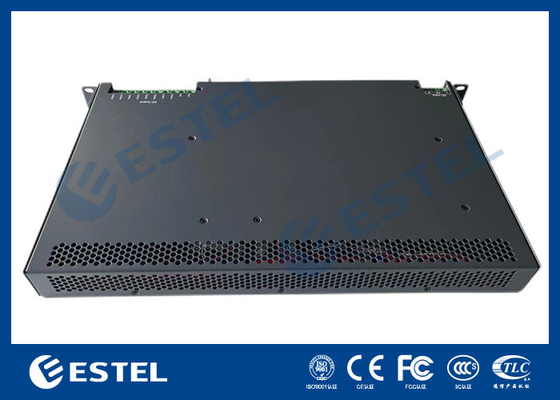

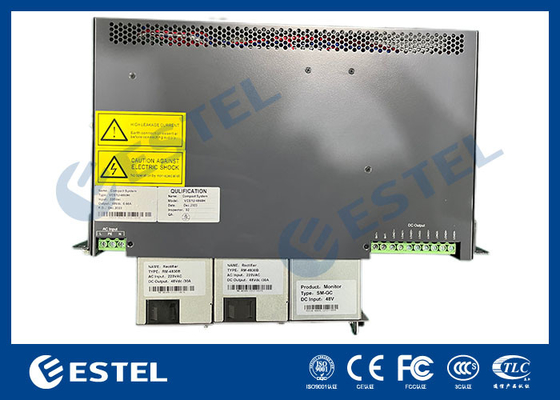

6صور المنتج:
-
