40U IP55 الصلب المسال الخارجي الذكي مع مكيف الهواء 1500W
تفاصيل المنتج
خزانة خارجية ذكية من الفولاذ المغلف
,الحجرة الخارجيّة الذكيّة 40U
,الخزانة الخارجية مع مكيف الهواء
40U IP55 الصلب المسال الخارجي الذكي مع مكيف الهواء 1500W
1مقدمة قصيرة
سلسلة الخزانات الخارجي الذكية تعتمد لوحة شطيرة رغوة بسماكة 20 ملم ومادة EPS مقاومة للحريق في الداخل ، والتي تتكون من صندوق خارجي ،أجزاء وملحقات داخلية من صفائح المعادنالصندوق ضيق في الهيكل، سهل التثبيت، ممتازة في أداء الختم، وIP55 في درجة الحماية.
يتم تقسيم الخزانة إلى خزانة المعدات وخزانة الطاقة وخزانة البطارية وفقا لوظائفها.
مجلس الوزراء الخارجي المتكامل للمحطة الأساسية يتبنى مجلس الوزراء وحدي الحوض و مجلس الوزراء مزدوج الحوض. أبعاد مجلس الوزراء وحدي الحوض هي: البعد الخارجي W x D x H: 900mmx900mmx2100mm
خزانة المعدات:يتم دمجها أساسًا مع وحدة توزيع الطاقة المتغيرة ووحدة مراقبة الحلقة الديناميكية ومروحة مباشرة مساعدة وإضاءة LED.
الباب والقفل:يتم دمجها أساسا مع وحدة توزيع الطاقة المتغيرة، وحدة مراقبة الحلقة الديناميكية، ومروحة مساعدة مباشرة من خلال وإضاءة LED.والفجوة بين الأبواب ضيقة. زاوية فتح الباب> 110 ° ، و الباب الخزانة يحتوي على هيكل الحد. جهاز الحد الباب لديه وظيفة الحد عندما يكون الباب في حالة "مفتوحة".قفل الباب يتبنى هيكل ثلاث نقاط من عصا سحب ولوحة القفل، الذي هو ثابت في الهيكل وقوي في مكافحة السرقة.
2. 40U الصلب المسمر الخزانة الخصائص:
الحجوزات المصممة لاستخدامها في الداخل أو في الهواء الطلق لتوفير درجة من الحماية للأفراد ضد الوصول إلى الأجزاء الخطرة.
لتوفير درجة من الحماية للمعدات داخل الحجرة ضد دخول الأجسام الغريبة الصلبة (القذارة الساقطة)
توفير درجة من الحماية فيما يتعلق بالأثر الضار على المعدات بسبب دخول الماء (المطر والبركة والثلوج) ؛التي لن تتلف من التكوين الخارجي للجليد على الحجرة
3الحجرة الخارجية مع المواصفات التقنية لمكيف الهواء:
| البند | النوع | المعلم التقني |
| الهيكل | البعد | الأبعاد الخارجية: W × D × H 900 × 900 × 2000mm |
| التخطيط | حجرة واحدة | |
| طريقة تركيب المعدات | 19 ′′ رف، 40U | |
| الباب | باب أمامي واحد ، مع قفل مضاد للسرقة بثلاث نقاط للخزانة الخارجية (قفل دعم). | |
| المواد | الفولاذ المغلف | |
| حماية الدخول | IP55 | |
| تحكم درجة الحرارة | التبريد | مكيف الهواء والمروحة |
| الإضاءة | مصباح LED | مصابيح LED 48 فولت |
| الحرارة | الحرارة | درجة حرارة العمل: -40°C ~ +55°C |
| درجة حرارة التخزين: -50°C ~ + 70°C | ||
| درجة حرارة النقل: -50°C ~ +70°C | ||
| الرطوبة | الرطوبة النسبية | 5% ~ 100% |
| الضغط | ضغط الهواء | 62kpa ~ 101kpa (مثل 0m ~ 5000m الارتفاع) |
| كثافة الإشعاع | كثافة الإشعاع الشمسي | 1120 × ((1±5%) W/m2 |
4قائمة الملحقات لمحفظات البطارية:
| لا، لا، لا | البند | كمية | الوحدة | المواصفات |
| 1 | خزانة البطارية الخارجية | 1 | البنك المركزي | (1) الأبعاد الخارجية: W × D × H 900 × 900 × 2000mm (2) 19 بوصة، 40U (3) باب أمامي واحد ، وقفل مضاد للسرقة من ثلاث نقاط للخزانة الخارجية (قفل دعم). |
| 2 | مكيف الهواء | 1 | البنك المركزي | طاقة التبريد: 1500 كيلوواط مصدر الطاقة: 48VDC مثبت على الباب الأمامي |
| 3 | مروحة التهوية المباشرة المساعدة | 2 | البنك المركزي | DC48V |
| 4 | وحدة مراقبة البيئة | 1 | البنك المركزي | 1U، DC48V، دعم اتصال SNMP |
| 5 | جهاز استشعار المياه | 1 | البنك المركزي | |
| 6 | جهاز استشعار الدخان | 1 | البنك المركزي | |
| 7 | مستشعر الحرارة والرطوبة | 1 | البنك المركزي | اختياري |
| 8 | جهاز استشعار الباب | 2 | البنك المركزي | اختياري |
| 9 | مستشعر الصدمة | 1 | البنك المركزي | اختياري |
| 10 | مصباح LED | 2 | البنك المركزي | DC48V |
| 11 | مفتاح مصباح LED | 2 | البنك المركزي | واحد للتحكم في ضوء LED على / خارج |
| 12 | وحدة توزيع الطاقة | 1 | البنك المركزي | الدرجة B مقاومة للبرق مدخل التيار المتردد: 63A / 2P × 1؛ مخرج التيار المتردد: 16A / 1P × 4؛ مخرج متزامن: 16A / 1P × 4 الجهد الدخالي: 48VDC |
| 13 | الحزمة | 1 | البنك المركزي | غلاف خشبي |

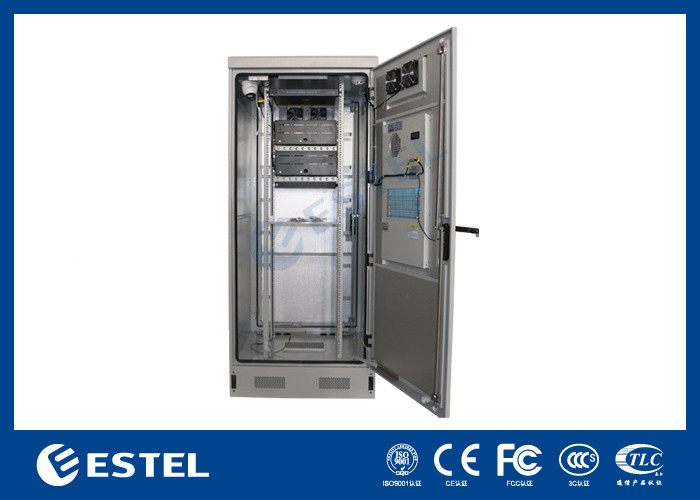

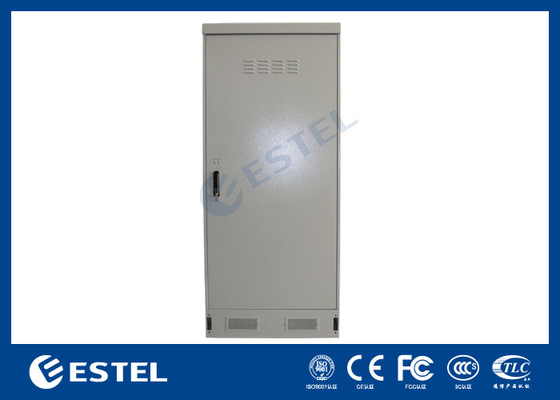

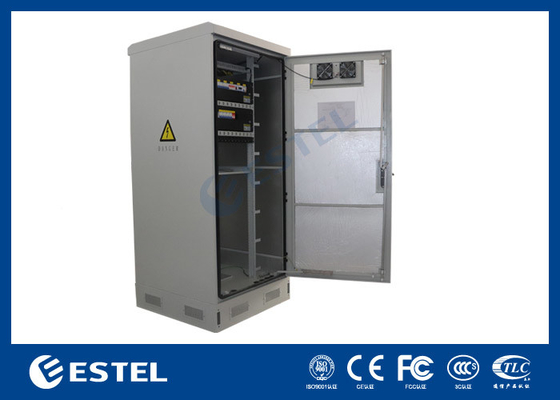

5الصور المرفقة:
6السمات الرئيسية
- الصندوق له خصائص منع الغبار، والحماية من الشمس، والحماية من المطر، وما إلى ذلك، وتتكيف تماما مع البيئة الخارجية.
- تتبنى خزانة المعدات تكييف الهواء لتبديد الحرارة (يمكن أيضًا اختيار مبادل الحرارة كمعدات لتبديد الحرارة) ، مع MTBF ≥ 50000h.
- الخزانة مجهزة بأجهزة الإضاءة.
- تخطيط مجلس الوزراء معقول، وإدخال الكابلات، وتثبيت والأرضية مريحة للعمل والصيانة؛ خط الطاقة،خط الإشارة والكابل البصري لديه ثقوب دخول مستقلة، والتي لن تتداخل مع بعضها البعض.
- الكابلات المستخدمة في الخزانة مصنوعة من مواد مضادة للنار.
-
