تفاصيل المنتج:
شروط الدفع والشحن:
|
| الاسم: | رف جبل مقوم الاتصالات | النموذج: | CS1U-4820 |
|---|---|---|---|
| جهاز التحكم: | الاتصالات الإيثارنت ، SNMP ، ModBus و RS485 | وضع التثبيت: | رف 19 بوصة |
| بكامل طاقتها: | 1080 واط | الجهد الخارجي: | -48VDC (-42 إلى -58VDC) |
| وحدة: | قابلة للتبديل السريع | إدارة البطارية: | دعم |
| إبراز: | نظام إمدادات الطاقة 1080W,المصلح القياسي 19 بوصة,CS1U-4820 نظام إمدادات الطاقة,19-Inch Standard Rectifier,CS1U-4820 Power Supply System |
||
1تصفية نظام الطاقة ESTEL
هذا مصدر الطاقة هو مصدر الطاقة للنظام، مع الخصائص والوظائف التالية:
1نطاق دخول الجهد الواسع: 100-240 فاكس، مناسبة لدخول الشبكة الترددية في جميع أنحاء العالم.
2، النظام لديه عامل طاقة عالية من 0.95؛ الاحتياجات الهارمونية تصل إلى حدود IEC61000-3-2
2001;
3، انخفاض الجهد المدخل ، الإفراط في الجهد المدخل ، الإفراط في الجهد الخارجي ، حد التيار الخارجي ، الدائرة القصيرة الخارجي ، وظيفة حماية من ارتفاع درجة الحرارة ؛
4. النظام لديه واجهة مدخل البطارية وإدارة البطارية انخفاض في الجهد وظيفة الشحن.
2ميزات مدخل نظام الطاقة
الرقم |
المشروع | المتطلبات التقنية | الوحدة | ملاحظات |
| 1 | الجهد المدخل | 100240 | (فاك) | |
| 2 | نطاق الجهد المدخل | 90 ٪ 264 | (فاك) | |
| 3 | تردد الجهد المدخل | 47 ¢63 | هرتز | |
| 4 | الحد الأقصى لتيار المدخل | ≤18 | أ | |
| 6 | تيار تأثير المدخل | ≤80 | أ | البداية الباردة، أقصى جهد دخول |
| 7 | PFC | ≥0.95 | فين = 220 فاك، الحمل الاسمي |
3خصائص نظام الطاقة الخروج:
|
|
المشروع |
المتطلبات التقنية |
الوحدة |
ملاحظات |
|
|
1 |
الجهد الخارجي |
54±0.5 |
Vdc |
الجهد الاختبار عندما تنتهي البطارية |
|
|
2 |
تيار الخروج |
0 ¢ 20 |
أ |
إمدادات الطاقة تأتي مع |
|
|
3 |
ضغط ثابت |
±3 |
% |
|
|
|
4 |
بطارية |
54±0.5 |
V |
فولتاج الاختبار للبطارية عندما |
|
|
5 |
بطارية |
8±0.5 |
أ |
الاختبار في حالة التيار الثابت |
|
|
6 |
خطوط الإنتاج |
≤200 |
mVp-p |
الحمل الاسمي، أوسيلوسكوب |
|
|
7 |
إجمالي الإنتاج |
1080 |
W |
إمدادات الطاقة تأتي مع |
|
|
8 |
مخرج التشغيل |
≤6 |
S |
فين = 220 فاك، الحمل الاسمي |
|
|
9 |
وقت الخروج |
≤100 |
mS |
الجهد الخارجي يرتفع من 10% |
|
|
10 |
التجاوز |
≤5 |
% Vo |
|
|
|
11 |
الناتج |
≥10 |
mS |
الفين: 220 فاكت، الحمل الاسمي |
|
|
12 |
الدين |
التفوق |
≤5 |
% Vo |
تغير الحمل الخارجي: 25% -50-25% |
|
الاسترداد |
≤200 |
μS |
|||
|
13 |
درجة الحرارة |
± 0.03 |
%/°C |
|
|
|
14 |
التسليم |
90 (القيمة النموذجية: 92%) |
% |
25 درجة مئوية، مدخل 220 فولت، الحمل الاسمي |
|
3النموذج CS1U-4820 مبدأ التشغيل
في ظل الظروف العادية، كل معايير وحدات المكيف ووحدة التوزيع كلها تحت سيطرة وحدة المراقبة، والتي تعمل وفقا للمعايير المحددة مسبقا أو أوامر المستخدم.إذا كان هناك خطأ في شبكة التيار المتردد، سيتم تشغيل النظام بواسطة البطارية. مع تفريغ البطارية، والجهد النهائي للبطارية يبدأ في الانخفاض. عندما يكون جهد البطارية أقل من 42V ± 0.5V،وحدة المراقبة تبلغ البطارية تحت إشارة إنذار الجهد ويقطع مخرج الحمل، ثم يتوقف نظام الطاقة عن العمل. عندما يتم استعادة شبكة التيار المتردد الخارجية ، سيستأنف النظام إلى حالة العمل الطبيعية. (كل بيانات المراقبة المذكورة أعلاه هي القيم الافتراضية للنظام التي يمكن للمستخدمين إعادة تعيينها).
4تطبيق المصلح
(1) الوصول إلى الاندماج
(2) نظام التوزيع الداخلي والإضافة
(3) محطة الهاتف المحمول ونظام تغطية التوسيع
(4) شبكة اللاسلكية اللاسلكية
(5) محطة أرضية للاتصالات الفضائية ومحطة الاتصالات بالميكروويف
(6) غرفة توزيع التيار الضعيفة
(7) أنظمة الطاقة غير المتقطعة الأخرى
5وكيل التوصيل لدينا
يمكن شحن البضائع عن طريق البحر، عن طريق الجو، عن طريق البريد السريع، عن طريق البر، عن طريق القطار، الخ.
بالإضافة إلى وكيل التوصيل التالي، يمكننا أيضا البحث عن وكيل التوصيل مع أفضل سعر في الصين إذا كنت بحاجة لنا للقيام بذلك بالنسبة لك.

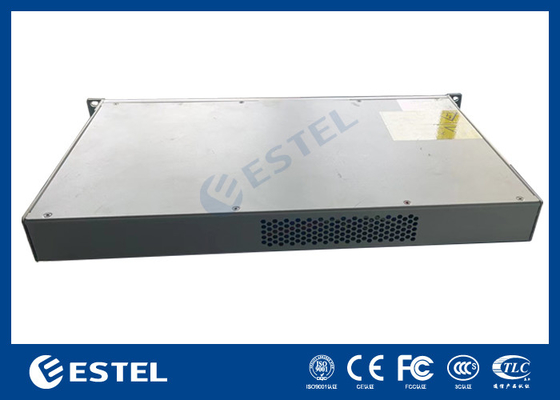

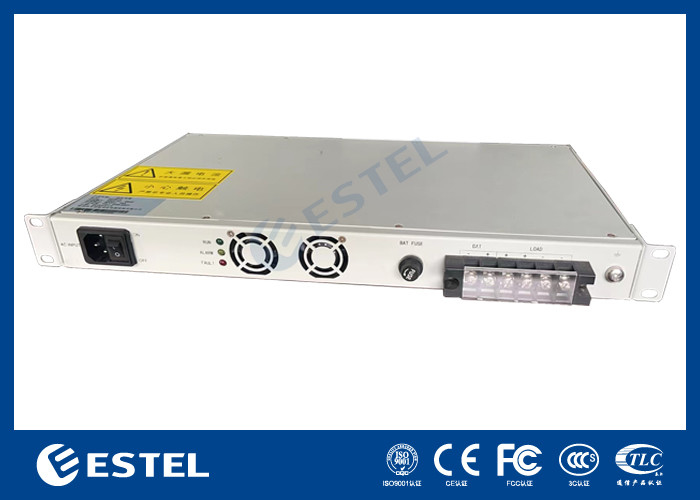

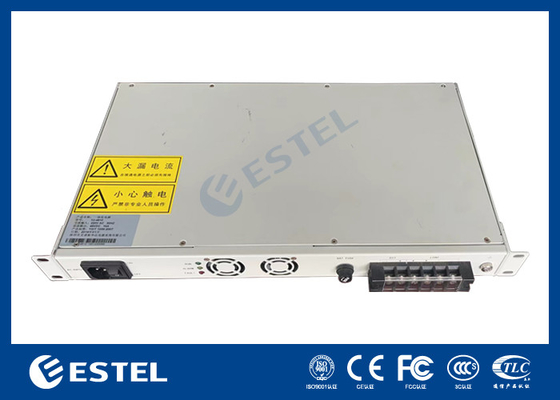

6صور المنتج:
