32U IP55 خزانة الطاقة المتكاملة في الهواء الطلق مع نظام توزيع الطاقة ورصد
تفاصيل المنتج
خزانة الطاقة المتكاملة الخارجية
,خزانة الطاقة مع توزيع الطاقة
,خزانة الطاقة مع نظام المراقبة
32U IP55 خزانة الطاقة المتكاملة في الهواء الطلق مع نظام توزيع الطاقة ورصد
المعلمات التقنية للخزانة
| التكوين | البند | المعلم التقني | |
| الحجرة | النموذج | ET7575175 | |
| مستوى الحماية | IP55 | ||
| البعد الخارجي | H1750mm × W750mm × D750mm (يمكن تخصيصها) | ||
| البعد الداخلي | سكة حديدية 19 بوصة، 32 يو | ||
| المواد | الفولاذ المغلف، سمك 1.2mm، جدار واحد سمك أجزاء المحامل: 2.0mm | ||
| العزل | مؤشر PEF (اختياري) | ||
| طلاء | طلاء مسحوق البوليستر | ||
| اللون | RAL7035 | ||
| قفل | نظام قفل مضاد للسرقة من ثلاث نقاط | ||
| المفصل | المفصل الداخلي | ||
| خيارات التثبيت | مقبوضة على الأرض | ||
| توجيه الكابلات | كابل في وخارج من أسفل الخزانة | ||
| الصيانة | باب أمامي واحد، صيانة الأمامية | ||
| التبريد | الخيارات | مكيف الهواء | مروحة |
| سعة التبريد | 1500 واط | 180CFM | |
| الجهد المدخل | 220VAC 50HZ | 48VDC | |
| التواصل | RS485 | / | |
| جهاز تحكم درجة الحرارة | جهاز تحكم درجة حرارة المروحة 48 فولت | ||
| وحدة توزيع الطاقة | الدرجة B مقاومة للبرق | ||
| دخول التيار المتردد | 63A/2P ×1 ((اختياري) | ||
| مخرجات التيار المتردد | 16A / 1P × 4 (اختياري) | ||
| مخرجات التيار المباشر | 16A / 1P × 4. (اختياري) | ||
| أجهزة استشعار |
1 × كشف الدخان، 1 × جهاز استشعار المياه، 1 × مستشعر الحرارة والرطوبة، 1 x جهاز إرسال الباب، جهاز استشعار اهتزاز |
||
| غيرها | مصباح LED 48VDC للإضاءة | ||
| البيئة | درجة حرارة العمل | -40 درجة مئوية ~ +55 درجة مئوية (+ الإشعاع الشمسي) | |
| درجة حرارة التخزين | -40°C~+70°C | ||
| رطوبة العمل | 5%~95% ((بدون تكثيف) | ||
| ارتفاع العمل | 0~ 4000 متر |
||
1.32U كابينة الاتصالات مقدمة
يتم استخدام الخزانة الخارجية على نطاق واسع في شركات الاتصالات المتنقلة مواقع الاتصالات المتنقلة، الملاجئ الصغيرة في الهواء الطلق، خزانات التحكم الكهربائي للسكك الحديدية، الشرطة الإلكترونية، محطات قاعدة الاتصالات،محطات الكشف عن الهواء في الهواء الطلق، خزانات التحكم الشمسية، الخ.
2ميزات الحجرة
-حماية الدخول IP55، يمكننا توفير خزانة IP65 على أساس العميل الحقيقي.
-صناعة من المواد الغالبة الثقيلة
-الباب الأمامي يستخدم قفل مضاد للسرقة ثلاثي النقاط القياسية قفل الباب يشكل هيكل قفل ثلاثي النقاط العلوي والوسطى والسفليتأثير القفل آمن وموثوق به.
-أعمدة تركيب قياسية بطول 19 بوصة
- الأبواب التي تم تأمينها بواسطة قفل نظام القفل الميت من الفولاذ
- يتم تثبيتها في الجذر الأرضي أو فوق الأرض نظام قاعدة العمود من خلال "دفن مباشر"
-إدخال الكابلات من خلال القاعدة كقاعدة مع إدخال الجانب أو السقف متاح عند الطلب.
3تعليمات مجلس الوزراء
لأولئك الذين يحتاجون إلى أكثر من مجرد خزانة قياسية، هذه السلسلة يمكن أن تقدم أيضا حقا أمن الحل المخصص مع الكثير من الخيارات المتاحة،توفير بيئة خاضعة لسيطرة المناخ لأي معدات إلكترونية، لوحات الحمل الكهربائية وحلول إدخال الكابلات.
هذه خزانة البطارية بطول 1750ملم و 750ملم عريض و 750ملم عميقة. هذه الخزانة هي الخيار النهائي لمتطلبات الرفات الخارجية.
- الجدول 1 الامتثال للمعايير
| المعيار | الوصف |
| GB/T 17626.7-1998 | التوافق الكهرومغناطيسي |
| GB47061 | سلامة الأجهزة المنزلية والأجهزة الكهربائية ذات الاستخدام المماثل. |
| جي بي 47981 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - التخزين |
| جي بي 47982 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - النقل |
| جي بي 47983 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - الاستخدام |

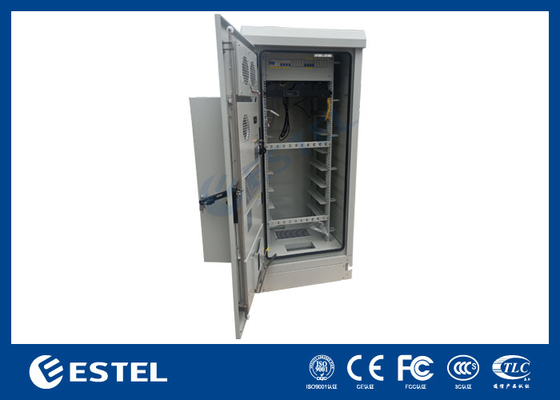

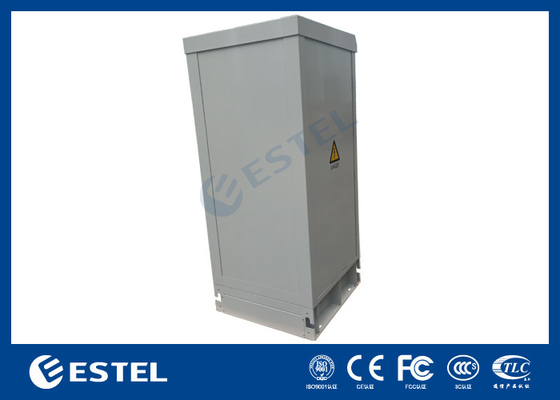

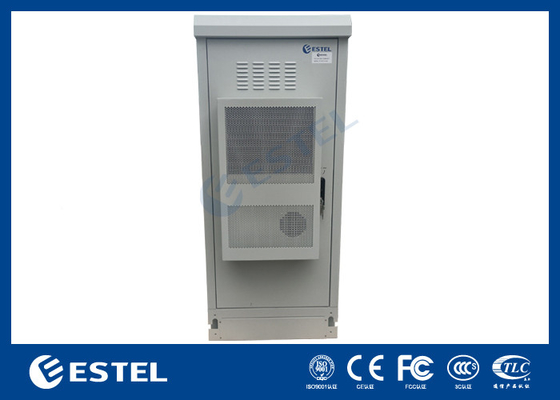

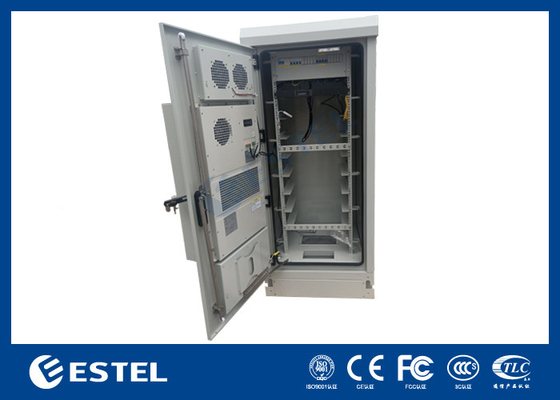

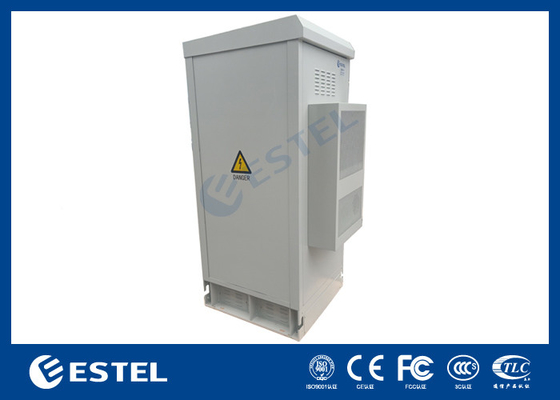

صور الحجرة
معايير تكنولوجيا مكيف الهواء
| البند | الاسم | الوحدة | المعلم |
| الأبعاد والتثبيت | أبعاد ملامح الجسم (الارتفاع*العرض*العمق) | ملم | 750*450*200 |
|
مقاس المخطط بما في ذلك الحافة ((الارتفاع*العرض*عمق)) |
ملم | 784*484*200 | |
| الوزن | كيلوغرام | 24 | |
| طريقة التثبيت | الباب مثبت | ||
| طريقة التثبيت | في الخارج | ||
| البيئة والحماية | درجة حرارة بيئة العمل | °C | -40 إلى +55 |
| الضوضاء | dB ((A) | 65 | |
| متوسط العمر المتوقع | سنوات | >10 | |
| درجة IP | IP55 | ||
| مادة تبريد | R134a | ||
| شهادة ROHS | نعم.. | ||
| الأداء | نطاق الجهد المدخل | 220±15%VAC~50Hz | |
| سعة التبريد ((L35/L35) | W | 1500 | |
| القوة المسموح بها في مدخل التبريد ((L35/L35) | W | 580 | |
| التيار التجريبي المسموح به للتبريد (L35/L35) | أ | 2.6 | |
| الحد الأقصى لتيار التبريد | أ | 4.6 | |
| قدرة الحرارة ((اختياري) | W | 1000 | |
| حجم الهواء في الدورة الداخلية | م3/ساعة | 320 | |
التعبئة والشحن
حزمة الخزانة تستخدم حزمة خشبية خالية من التبخير مناسبة للتصدير. هذه الحزمة مضادة للرطوبة ومضادة للصدمات ومتينة لضمان النقل الآمن.
-
