خزانة البيانات الخارجية 38U القياسية مع مكيف الهواء و عجلات سهلة للتنقل
الخصائص الأساسية
مكان المنشأ:
شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC, IP55
رقم الموديل:
ET8010200A-38U
تداول العقارات
الحد الأدنى لكمية الطلب:
1 مجموعة
سعر:
358-2143 usd
شروط الدفع:
T / T ، L / C ، D / A ، ويسترن يونيون ، باي بال ، إلخ
القدرة على العرض:
5000 مجموعة شهريا
ملخص المنتج
38U خزانة البيانات الخارجية مع مكيف الهواء و عجلات سهلة للتنقل هذه الخزانة بطول 2000 ملم وعرض 8000 ملم وعمق 1000 ملم. هذه الخزانة هي الخيار النهائي لمتطلبات الرفات الخارجية. هنا مقدمة قصيرة ● البناء في الهواء الطلق ● 38 وحدة رف (RU) ، قاطرة قياسية 19 ′′ ● الوصول الأمامي (الوصول الخلفي اختياري) ● نظ...
تفاصيل المنتج
إبراز:
38U خزانة البيانات الخارجية
,خزانة البيانات الخارجية مع عجلات
,رف البيانات الخارجي مع مكيف الهواء
Cabinet External Size:
عرض × عرض × عرض 800 × 1000 × 2000 ملم
Protection Level:
IP55
Floor Mount:
نعم..
Color:
رمادي فاتح
Material:
الصلب المجلفن ، جدار واحد مع العزل
Cabinet Lock:
قفل ثلاثي النقاط مضاد للسرقة (قفل دعم)
Product Name:
خزائن خارجية
Cooling System:
مكيف هواء بتيار مستمر 48 فولت
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
Cabinet:
Outdoor telecom cabinet
وصف المنتج
38U خزانة البيانات الخارجية مع مكيف الهواء و عجلات سهلة للتنقل
هذه الخزانة بطول 2000 ملم وعرض 8000 ملم وعمق 1000 ملم. هذه الخزانة هي الخيار النهائي لمتطلبات الرفات الخارجية.
هنا مقدمة قصيرة
● البناء في الهواء الطلق
● 38 وحدة رف (RU) ، قاطرة قياسية 19 ′′
● الوصول الأمامي (الوصول الخلفي اختياري)
● نظام قفل ثلاثي النقاط لمكافحة السرقة، قفل دعم
● غطاء مسحوق للخارج، مضاد للتآكل
● اللون القياسي: الرمادي الخفيف، RAL7035
● مدخل الكابلات في أسفل الخزانة
● ضعي شريط أرضي
● ضعي غطاء الباب
● تضع أربع عجلات في الجزء السفلي
● حلول التبريد الاختيارية: تهوية المروحة، مكيف الهواء، مبادلة الحرارة
أدناه هو المعلم الفني
| التكوين | البند | المعلم التقني |
| الحجرة | النموذج | ET8010200A-38U |
| مستوى الحماية | IP55 | |
| البعد الخارجي | H2000mm × W800mm × D1000mm | |
| البعد الداخلي | 19 بوصة, 38 يو | |
| المواد |
الفولاذ المغلف، سمك 1.2 مليمتر، جدار واحد. سمك أجزاء المحامل: 2.0mm |
|
| العزل | PEF | |
| طلاء | طلاء مسحوق البوليستر | |
| اللون | RAL7035 | |
| قفل | نظام قفل مضاد للسرقة من ثلاث نقاط | |
| المفصل | المفصل الداخلي | |
| خيارات التثبيت | مقبوضة على الأرض | |
| توجيه الكابلات | كابل في وخارج من أسفل الخزانة | |
| الصيانة | باب أمامي و باب خلفي | |
| التبريد |
التكييف مكيف الهواء |
1500W 220VAC 50Hz ، تثبيت على الباب الأمامي |
| غيرها | مصباح LED | |
| مفتاح حراسة المدخل | ||
| البيئة | درجة حرارة العمل | -40°C~+55°C (+إشعاع الشمس) |
| درجة حرارة التخزين | -40°C~+70°C | |
| رطوبة العمل | 5%~95% ((بدون تكثيف) | |
| ارتفاع العمل | 0~ 4000 متر |
|
جدول الامتثال القياسي
| المعيار | الوصف |
| GB/T 17626.7-1998 | التوافق الكهرومغناطيسي |
| GB47061 | سلامة الأجهزة المنزلية والأجهزة الكهربائية ذات الاستخدام المماثل. |
| جي بي 47981 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - التخزين |
| جي بي 47982 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - النقل |
| جي بي 47983 | الظروف البيئية الموجودة في الطلب للمنتجات الكهربائية والإلكترونية - الاستخدام |

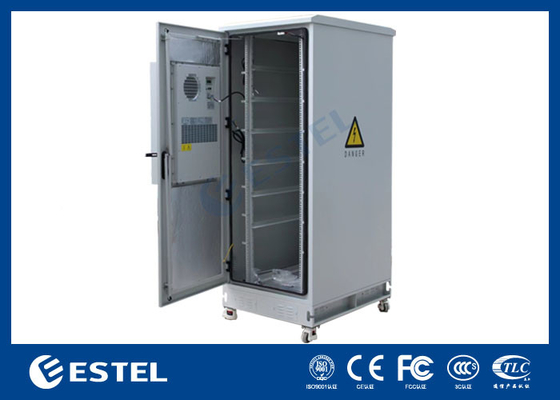

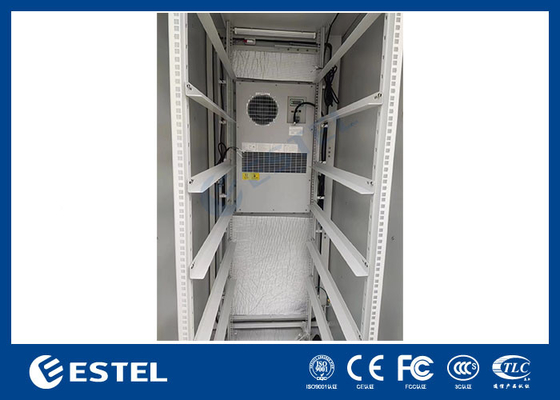

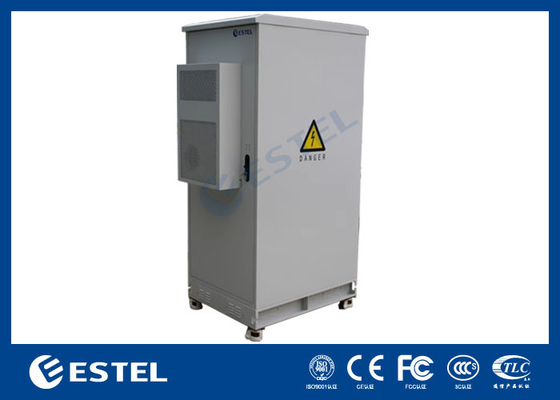

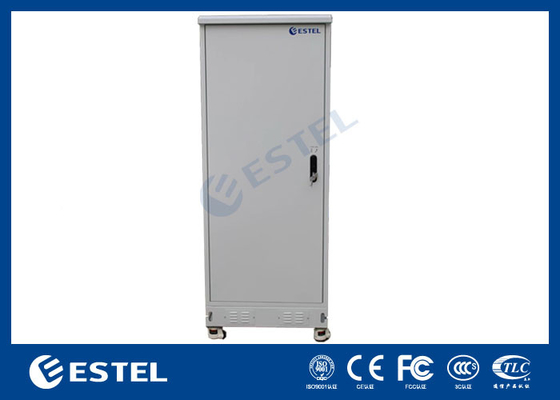

صور الحجرة
تصميم خزانة الاتصالات الخارجية مع مصدر طاقة داخلها ينطوي على عدة خطوات حاسمة لضمان أنها دائمة، وظيفية، وقادرة على تحمل ظروف بيئية مختلفة.هنا دليل شامل حول كيفية تصميم مثل هذه الخزانة:
1تحديد المواصفات والمتطلبات
- الغرض والاستخدام: تحديد الاستخدام الأساسي للخزانة، مثل المعدات المنزلية للاتصالات السلكية واللاسلكية، أو مصادر الطاقة، أو كليهما.
- الظروف البيئية: ضع في اعتبارك المناخ ودرجة الحرارة و الرطوبة و احتمال التعرض للغبار و الماء و العناصر الفاكهة.
- الحجم والقدرة: تحديد الحجم والقدرة المطلوبة بناءً على المعدات التي سيتم تخزينها.
- اللوائح والمعايير: الالتزام بالمعايير واللوائح ذات الصلة في الصناعة ، مثل تصنيفات IP لضمان الماء والغبار.
2اختر المواد والبناء
- جسم الخزانة: استخدم الفولاذ المقوى أو الفولاذ المقاوم للصدأ من أجل المتانة ومقاومة التآكل.
- الأبواب والأقفال: قم بتضمين أقفال ومفاصل آمنة ومقاومة للظروف الجوية. فكر في استخدام أنظمة قفل من ثلاث نقاط للحفاظ على الأمان.
- نظام التبريد: قم بتثبيت مكيف هواء أو مروحة للحفاظ على درجة حرارة تشغيل مناسبة داخل الخزانة.تأكد من أنه مصمم للاستخدام في الهواء الطلق وقادر على التعامل مع الظروف البيئية المتوقعة.
- الختم: استخدمي غطاءات وتخمينات لمنع دخول المياه والغبار وغيرها من الملوثات.
3تصميم مصدر الطاقة
- مصدر الطاقة: قرر نوع مصدر الطاقة (AC / DC) ، وقدرته، وما إذا كان سيتم دمجها أو منفصلة.
- نظام UPS: فكر في دمج مصدر طاقة غير قابل للانقطاع (UPS) لتوفير طاقة احتياطية أثناء الانقطاع.
- حجرة البطارية: قم بتصميم حجرة بطارية آمنة ومهبلة داخل الخزانة. تأكد من سهولة الوصول إليها للصيانة واستبدالها.
- توزيع الطاقة: تضم وحدة توزيع الطاقة (PDU) لإدارة وتوزيع الطاقة على أجهزة مختلفة داخل الخزانة.
4التخطيط والتنظيم الداخلي
- السكك الحديدية: قم بتثبيت السكك الحديدية القياسية البالغة 19 بوصة لاستيعاب معدات الاتصالات.
- إدارة الكابلات: توفير سلاسل الكابلات، والشرائط، ودلائل لتنظيم وتوجيه الكابلات داخل الخزانة.
- التأريض: تأكد من أن الخزانة مؤسسة بشكل صحيح للحماية من المخاطر الكهربائية.
5حماية البيئة
- الحماية من الماء: السعي إلى تصنيف IP من IP55 على الأقل أو أعلى للحماية من دخول الماء.
- الحماية من الغبار: استخدمي مرشحات وأختام لمنع الغبار والحطام من دخول الخزانة.
- التحكم في درجة الحرارة: دمج أجهزة استشعار درجة الحرارة والإنذار لمراقبة وتحكم في درجة الحرارة الداخلية.
6ميزات السلامة
- الحماية من البرق: قم بتثبيت أجهزة إيقاف البرق أو أجهزة حماية أخرى لحماية نفسك من ضربات البرق.
- الحماية من الحريق: فكر في استخدام مواد مقاومة للحريق وتضمين أنظمة اكتشاف الحريق وقمعها.
- ملصقات وإشارات تحذير: توفير ملصقات وإشارات تحذير واضحة ومرئية للإشارة إلى المخاطر المحتملة وإرشادات التشغيل.
7الاختبار والتحقق من الصحة
- اختبار البيئة: إخضاع الخزانة لظروف بيئية مختلفة لضمان أدائها كما هو متوقع.
- اختبار الوظائف: اختبار جميع المكونات والأنظمة داخل الخزانة للتحقق من وظائفها وتوافقها.
- اختبار الامتثال: تأكد من أن الخزانة تتوافق مع معايير و لوائح الصناعة ذات الصلة.
