تفاصيل المنتج
خزانة الطاقة المتكاملة الخارجية
,إدارة المواقع المتعددة خزانة الطاقة الخارجية
,نظام الكهروضوئي الهجيني خزانة الطاقة الخارجية
وظيفة إدارة المواقع المتعددة مجلس الوزراء الطاقة المتكاملة مجلس الوزراء للطاقة لترقية جديدة
مقدمة قصيرة
كيف يعمل النظام الشمسي الهجين؟
هناك العديد من المكونات المشاركة في عمل النظام الكهروضوئي الهجين. المكونات المعنية هي كما يلي:
لوحات الطاقة الشمسية (PV Array) يتم تثبيتها على سقف أو بنية مثبتة على الأرض للحصول على أقصى قدر من أشعة الشمس لتحويل الطاقة الشمسية إلى كهرباء متواصلة.
المحولات: تحويل كهرباء التيار المباشر المنتجة من الألواح الشمسية إلى كهرباء التيار المتردد والتي تستخدم بعد ذلك من قبل الأجهزة المنزلية. هناك بعض أنواع المحولات التي تحتوي على محولات سلسلة،محولات صغيرة، و محولات هجينة كل منها تتعامل مع المدخلات الشمسية والبطارية.
البطاريات هذه البطاريات تخزن الطاقة الشمسية الإضافية المولدة حتى تتمكن من استخدامها بعد غروب الشمس عندما يكون ضوء الشمس ضعيفًا أو في الأيام الغائمة.يحتوي على نظام إدارة البطارية الذي يساعد في مراقبة شحن وتفريغ البطارية لتحسين استخدامها وطول العمر.
الاتصال بالشبكة عندما تكون البطارية والطاقة الشمسية غير كافية، يساعد الاتصال بالشبكة على احتياط مصدر الطاقة ويسمح بإعادة الطاقة الشمسية الزائدة إلى الشبكة.هناك بعض المناطق حيث يمكنهم كسب الائتمانات لتصدير الطاقة الزائدة إلى الشبكة.
تدفق الطاقة لتحسين كفاءة تدفق الطاقة، إدارة الطاقة تساعد على مراقبة ومراقبة تدفقها في النظام.كما أنه يحتوي على تكنولوجيا ذكية تساعد على تخزين الطاقة عندما تكون أكثر طلبا.
آلية التخزين: يتضمن استخدام البطاريات لتوفير الوصول إلى الطاقة الشمسية المولدة من خلال الألواح الشمسية.عندما يصبح توليد الطاقة الشمسية منخفضة البطاريات تساعد على توليد الكهرباء بحيث لا يكون هناك انقطاع في الكهرباء.
قائمة تكوينات خزانة الطاقة الهجينة ET8094205H
| قائمة تكوين الخزانة | |
| الحجم الخارجي |
800mm ((W) x940mm ((D) x2050mm ((H) (تشمل النتوءات التي تحكم درجة الحرارة) |
| مساحة تغطية | 800mm ((W) x700mm ((D) |
| ارتفاع القاعدة | 150ملم |
| الوزن | ≤130kg (باستثناء المعدات والبطاريات) |
| مساحة المستخدم | 37 يو |
| المواد |
الحائط:1صفيحة فولاذية معدنية 2 ملم الباب:1صفيحة فولاذية مغلفة بطول 5 ملم |
| قفل | قفل مضاد للسرقة من ثلاث نقاط |
| موقع الأسلاك | أسفل وخارج |
| ثقوب الأسلاك | 10xφ36 |
|
درجة الحماية |
IP55 |
| التبريد | |
|
المعدات المقصورة |
الوضع:مبادل الحرارة كفاءة تبديد الحرارة:200W/K الجهد الاسمي:48VDC الطاقة المسموح بها: 520 واط مثبت على الباب الأمامي |
|
حجرة البطارية |
الوضع: مكيف الهواء المتردد قدرة التبريد (L35/L35): 500W الجهد القياسي:48VDC استهلاك الطاقة (L35/L35):160W مثبت على الباب الخلفي |
| وحدة المراقبة |
تثبيت 19 بوصة، ارتفاع 1U، 220VAC / 48VDC جهد الدخول، منفذ الاتصال: SNMP ربط مع أجهزة استشعار الباب/الماء/الدخان/درجة الحرارة والرطوبة |
| متر | هذه الخزانة يمكن أن تدير المعدات من ثلاثة مشغلين مختلفين في نفس الوقت ومراقبة استهلاك الطاقة لكل جهاز من خلال عداد كهرباء. |
قائمة الملحقات:
| الإضاءة | ضوء DC-48VLED |
| جهاز استشعار الدخان | 12VDC |
| جهاز استشعار الفيضانات | الاتصال الجاف |
|
درجة الحرارة جهاز استشعار الرطوبة |
12VDC |
| مراقبة الوصول | الاتصال الجاف |
| البيئة | |
| درجة حرارة العمل | 10°C إلى +45°C |
| درجة حرارة التخزين | 40°C إلى +75°C |
| رطوبة العمل | 5-95% (غير مكثفة) |
|
الارتفاع |
0 إلى 4000 متر (إذا كان الارتفاع ضمن النطاق) من 3000m إلى 4000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع ارتفاع زيادات 200m) |
| معلومات الرف الداخلي | |
|
المعدات المقصورة |
وضع الرف:19"المساحة وفقًا لـ IEC 60297-3 عمق: 400 ملم الطول:20 يو المسافة المتاحة أمام 19":180mn |
|
حجرة البطارية |
وضع الرف:مجموعتين دعامة البطارية ارتفاع كل دعامة بطارية:≥350mm اختياري: 17U19" رف للبطارية الليثيوم |
الخصائص الرئيسية للمصلح:
· نطاق واسع لجهد الدخول: 85 إلى 290VAC للمصحح و 120 إلى 420VDC لـ MPPT
·المصلح، MPPT والجهاز المتحكم يمكن توصيلهما بالشاشة الساخنة، والصيانة السهلة والسريعة على الإنترنت
·كفاءة عالية تصل إلى 96% لخفض تكاليف التشغيل
·دعم واجهات الاتصالات الإثرنيت،SNMP،ModBus وRS485
| توزيع المدخلات | ||
| التكييف | العاصمة | |
| وضع الإدخال | 220VAC أحادي المرحلة | 120VDC إلى 425VDC |
| تردد الإدخال | 45 إلى 65 هرتز، القيمة المسجلة:50 هرتز/60 هرتز | / |
| قدرة المدخلات | 63A/2Px1 | 63A/2Px5 |
| برنامج التعاون | 20kA/40kA،8/20μs | |
| توزيع الناتج | ||
| المصلح | وحدة الطاقة الشمسية | |
| الجهد الخارجي | -42 إلى 58VDC، القيمة المسجلة:-53.5VDC | -42 إلى -58VDC، القيمة المسجلة: -54.5VDC |
| مفكّرات البطارية | 125A/2P | |
| أجهزة كسر الحمولة | Lvd:32A/1Px1,10A/IPx5; Blvd:32A/1Px2,10A/1P×5 | |
| SPD DC | 20kA/40kA،8/20μs | |
| الوحدة | ||
| وحدة التصحيح | وحدة الطاقة الشمسية | |
| الجهد المدخل |
85 إلى 290 فولت، مقياس 220VAC |
120 إلى 420VDC معدل التصنيف 340VDC |
| الكفاءة | > 96% | > 96% |
| الطاقة المسجلة | 3000W ((176 إلى 290VAC) | 3000W ((200 إلى 425VAC) |
|
درجة حرارة العمل |
-10 درجة مئوية إلى +75 درجة مئوية ((المخرج الكامل أقل من 55 درجة مئوية) | -10 درجة مئوية إلى +75 درجة مئوية (مخرج كامل تحت 50 درجة مئوية) |
| جهاز التحكم | |
| مدخل الإشارة | 3Al ((2 بطارية حرارة، 1 درجة حرارة المحيط، 2RS485,7 DI |
| مخرج الإنذار | 6 الاتصال الجاف |
| ميناء الاتصال | RS485,SNMP |
| وضع العرض | شاشة LCD |
| النظام | |
| البعد (WxDxH) | 482×350.6×9U،≤30kg ((بدون وحدات) |
| وضع التبريد | التبريد الطبيعي |
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم |
| مستوى الحماية | IP20 |
| البيئة | |
| درجة حرارة العمل | -10°C إلى +50°C |
| درجة حرارة التخزين | -40°C إلى +75°C |
| رطوبة العمل | 5% إلى 95% ((غير مكثفة) |
|
الارتفاع |
0 إلى 4000 متر ((إذا كان الارتفاع ضمن نطاق 3000m إلى 4000m، فإن الحرارة العملية القصوى تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر) |
* تصميم مخصص متاح

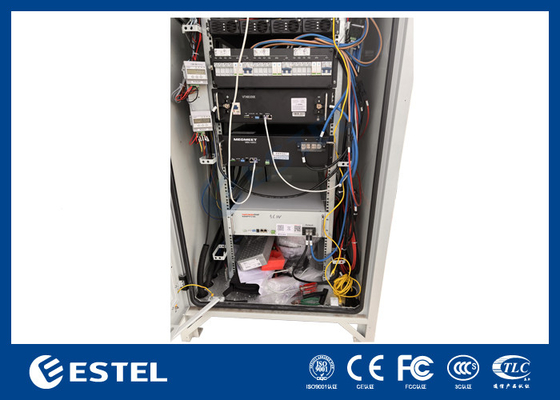

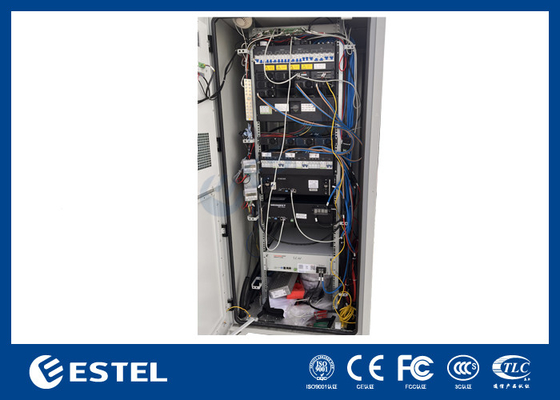

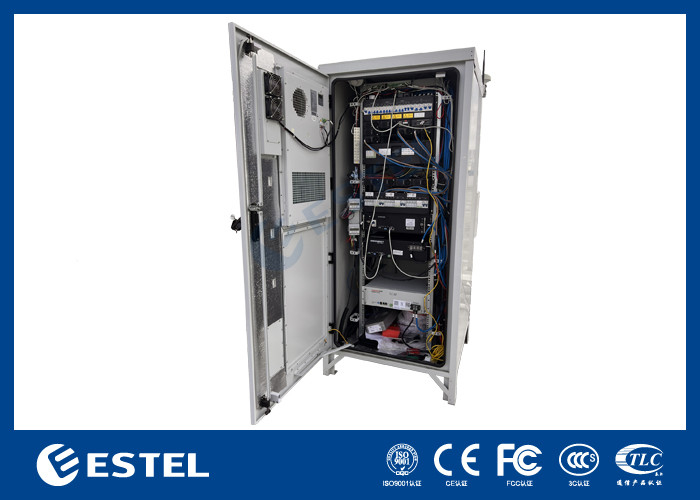

صور الحجرة:

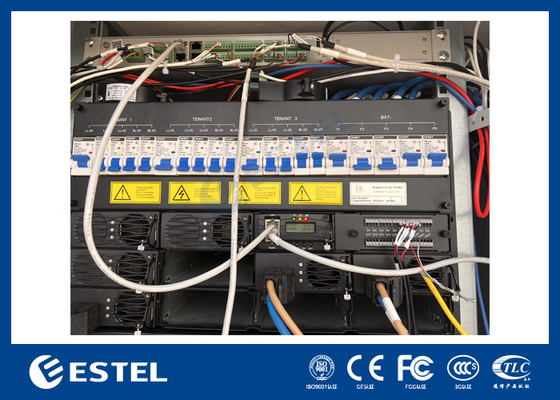

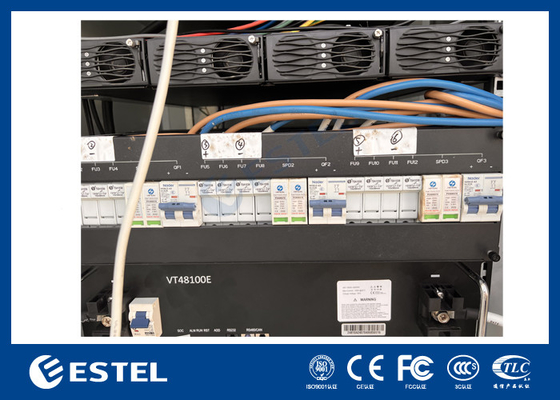

الصور المصلحة
فوائد الأنظمة الشمسية الهجينة
-
تحسين أمن الطاقة
مع وعد إمدادات الطاقة المستمرة حتى في ظل ظروف الطقس السيئة أو انقطاع الكهرباء ، أثبتت أنظمة الطاقة الشمسية الهجينة هي خيار رائع.عندما يكون هناك غيمة أو حتى عندما تكون الشبكة أسفل، لا داعي للقلق لأن لديك إمدادات كهرباء غير متقطعة
-
توفير التكاليف و عائد الاستثمار
أنظمة الطاقة الشمسية الهجينة غالبا ما يقال أنها استثمار لمرة واحدة وهذا ليس خطأ.ليس عليك أن تنفق ثروتك لشراء الوقود لأنه لا يوجد وقود مطلوب لتشغيل هذهوبصرف النظر عن هذه الفوائد، فإن قيمة ممتلكاتك تزداد أيضاً بمجرد أن تتمكن من تركيب هذه المصادر الموثوقة في منزلك.هذه الصفقة سوف تفيدك فقط على المدى الطويل.
-
الفوائد البيئية
بمجرد تركيب نظام شمسي هجين، يمكنك أن تقول بفخر أنك تستخدم الطاقة النظيفة والمتجددة.استخدام هذا لا يؤثر على توافره على كوكبناكما أنه يقلل من انبعاثات الكربون ويعد مصدرًا مستدامًا لتوليد الطاقة.
هل أنت مستعد لاتخاذ الخطوة التالية في تحول الطاقة الخضراء؟ اسمح لخبرائنا أن يرشدوك في اختيار الحل الأمثل POWRBANK الذي يتماشى مع متطلباتك:
- تحديد المواقع التي تعمل فيها مولدات أقل من 100 كيلوواط لفترات طويلة، تتجاوز نوبة واحدة.تقييم متطلبات الحمل لتحديد فائدة دمج نظام تخزين طاقة البطارية (BESS).
- تحديد العملاء الذين يضعون الاستدامة على رأس أولوياتهم وأنشأوا مبادرات خضراء. ستستفيد هذه المنظمات بشكل خاص من دمج حلول تخزين الطاقة في عملياتها.
- تحديد المواقع والمشاريع التي تعطي الأولوية للحد من الضوضاء وتخفيف تلوث الهواء.
- اتصل بـ POWR2 للحصول على مساعدة الخبراء، والتوجيه، ومعلومات إضافية.فريقنا متاح على استعداد لمعالجة أي استفسارات قد يكون لديك أو توفير لك مع اقتباس مفصل مصممة خصيصا لاحتياجاتك الخاصة.
-
