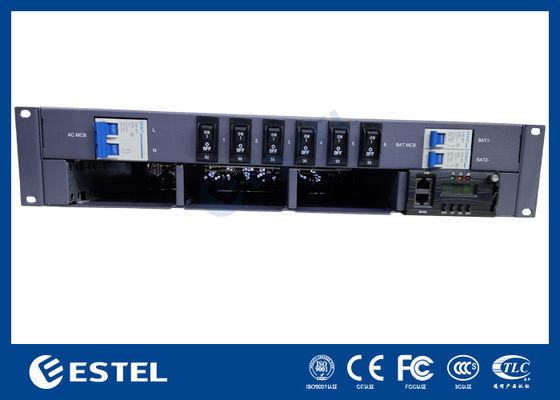

19 بوصة 2U نظام الطاقة المعدل القياسي مدخلات التيار المتردد وإخراج التيار المستمر لخزانة الاتصالات
تفاصيل المنتج
مقوم اتصالات 19 بوصة 2U
,نظام طاقة بتيار متردد ومدخل تيار مستمر ومخرج تيار مستمر
,مزود طاقة لخزانة الاتصالات
19 بوصة 2U نظام الطاقة المصلح القياسي المدخلات التيار المتردد ومخرجات التيار المتردد لخزانة الاتصالات
1نظام الطاقة المعدل القياسي للجهاز التليكمي المقدمة
تم تصميم نظام الطاقة المصلح القياسي 2U خصيصًا لتلبية الطلب على حلول طاقة أعلى كثافة وأكثر تكثيفًا.إمدادات كهرباء سهلة الخدمة وموثوق بها، يتناسب مع الحد الأدنى من المساحة..
يتكون M45D65B من وحدة توزيع ووحدة تصحيح ووحدة تحويل ووحدة مراقبة.
|
التكوين |
وحدة المصلح |
ملاحظة |
|
المعيار |
GB 4943 |
للحصول على تفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
|
المعيار |
IEC/EN 62368-1 |
|
|
المعيار |
EN 55032 الفئة A،GR1089 الإصدار 4 ،R3-10,R3-11,R3-12 الفئة B المعتمدة من قبل أمريكا الشمالية |
|
|
المعيار |
EN300386، CLASSA |
2. نظام تصحيح 2U تفاصيل سريعة:
|
توزيع التيار المتردد |
توزيع التيار المباشر |
||
|
وضع الإدخال |
380VAC ثلاثي المراحل |
الجهد الخارجي |
42 إلى -58VDC، القيمة المسجلة:-53.5VDC |
|
قدرة المدخلات |
63A |
مفكّك الحمل |
6 × 30A / 1 P |
|
تردد الإدخال |
45 إلى 66 هرتز، القيمة المسجلة:50 هرتز/60 هرتز |
برنامج التعاون |
10kA، 8/20μs |
|
المصلح |
جهاز التحكم |
||
|
الجهد المدخل |
85VAC ~ 300VAC، مقياس 220VAC |
مخرج الإنذار |
6 الاتصال الجاف |
|
الكفاءة |
> 96% |
مدخل الإشارة |
4 AI ((3 درجة حرارة البطارية، 1 درجة حرارة البيئة) ، 7 DI (SPD، 6 DI الشائعة) |
|
الطاقة المسجلة |
1740W ((176-300VAC) |
ميناء الاتصال |
RS485,SNMP |
|
درجة حرارة العمل |
-40 درجة مئوية ~ +75 درجة مئوية ((مخرجات أقل من 50 درجة مئوية) |
وضع العرض |
شاشة LCD |
|
النظام |
البيئة |
||
|
وضع التبريد |
التبريد الطبيعي |
درجة حرارة العمل |
10°C إلى +55°C |
|
وضع الكابلات |
الأسلاك الخلفية |
درجة حرارة التخزين |
40°C إلى +75°C |
|
وضع الصيانة |
صيانة الخلفية، تغيير درجة وحدة الدعم |
رطوبة العمل |
5% إلى 95% ((غير مكثفة) |
|
مستوى الحماية |
IP20 |
الارتفاع |
0 إلى 4000 متر ((إذا كان الارتفاع ضمن نطاق 3000m إلى 4000m، فإن الحرارة العملية القصوى تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر) |
3ميزة المنتج
-
تعويض عامل الطاقة النشط: تستخدم وحدة المباشر تقنية تعويض عامل الطاقة النشط ، لتحقيق عامل الطاقة 0.99.
-
نطاق واسع لجهد المدخل التيار المتردد: نطاق التشغيل العادي لجهد المدخل التيار المتردد واسع ، من 90 إلى 290 فولت للفاز الواحد (و 323 فولت إلى 480 فولت لثلاثة مراحل).
-
الكفاءة العالية: تستخدم وحدة المُستقيم تكنولوجيا التبديل الناعم بالكامل، مع كفاءة تصل إلى 96٪.
-
إدارة البطارية الذكية: تشمل الميزات حماية الطاقة من الحمل وحماية البطارية منخفضة الجهد (LVLD + LVBD) ، وكذلك إيقاف الطاقة الثانوية (عبر مفتاح الطاقة الثانوي).يدعم وظائف مثل تعويض الحرارة، الموازنة التلقائية ومراقبة الشحنة العائمة، تنظيم الجهد التلقائي، حساب سعة البطارية، واختبار البطارية عبر الإنترنت.
-
تكنولوجيا التبادل الساخن: تدعم وحدة المباشر التبادل الساخن غير الضار ، مما يسمح باستبدال بسيط في أقل من دقيقة واحدة.
-
تصميم الشبكة: يوفر واجهات اتصال متعددة (مثل RS485 والاتصالات الجافة) للشبكات المرنة ، مما يتيح المراقبة المحلية والبعيدة في الوقت الحقيقي مع التشغيل دون مراقبة.
-
حماية البرق: مصممة مع حماية البرق لكل من الجانبين AC و DC ، مما يجعلها مناسبة للاستخدام في المناطق المعرضة للعواصف الرعدية.
-
حماية الخطأ والإنذارات: يدعم وظائف حماية الخطأ والإنذار لتعزيز موثوقية النظام.
-
صيانة سهلة الاستخدام: يسمح التصميم بتثبيتها على الجدار ، مما يوفر مساحة فعالة ويبسط الصيانة.
-
الإشعاع المنخفض: يحتوي على تصميم متطور للتوافق الكهرومغناطيسي لضمان مستويات إشعاع منخفضة للغاية.
4صور نظام التصحيح:
5صور للوحدة المصلحة:
6صور التعبئة:
-
