ET48300005 نظام الطاقة المدمج لمصدر الطاقة دون انقطاع وخزانة الخارجية
ET48300-005 مقدمة لنظام الطاقة المترددة المدمج
يحتوي مصدر الطاقة ET48300-005 على تصميم ضيق بطول 5U لتلبية احتياجات التطبيقات الحرجة لنقل الألياف والميكروويف وأجهزة الوصول والمفاتيح.النظام لديه طاقة أقصاها 300A، مع التيار المتردد ، والبطارية ، ومحمولة MCBs. يمكن الوصول إلى الكابلات من الأمام مع MCBs و busbars.
الخصائص الرئيسية
-
عرض قياسي 19 بوصة: يضمن التوافق للاستخدام الواسع.
-
ارتفاع 5U مضغوط: يوفر المساحة ويقلل من تكاليف التثبيت.
-
التشغيل الأمامي والوصول إلى الكابلات: يوفر جاذبية جمالية وصيانة آمنة.
-
إدارة البطارية المتقدمة: تمدد عمر البطارية وتقدم منافذ اتصال مختلفة (RS485 ، منفذ الإنترنت ، جهات الاتصال الجافة) للشبكات المرنة والرصد عن بعد.
-
المصلح والجهاز المتحكم القابل للتبادل الساخن: يسمح بالصيانة السريعة والسهلة عبر الإنترنت.
-
نطاق الجهد الدخالي الواسع (85-300 فاك): يتكيف مع ظروف شبكة الطاقة المختلفة.
سيناريوهات التطبيق
-
محطات قاعدة لاسلكية
-
شبكات النقل
-
شبكات الاتصالات للشركات
المواصفات
|
النوع |
النظام |
|---|---|
| البعد | 482.0(W) × 350.0(D) × 5U(H) |
| الوزن | ≤25kg (بدون مُستقيمات) |
| وضع التبريد | التبريد الطبيعي |
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة |
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى |
| وضع الصيانة | الصيانة الأمامية ، تدعم تغيير درجة الوحدة |
| مستوى الحماية | IP20 |
توزيع التيار المتردد
-
وضع الدخول: 220VAC أحادي المرحلة
-
قدرة الدخول: 1 × 100A / 2P
-
تردد الدخول: 45 ~ 65Hz (القيمة المسجلة: 50Hz / 60Hz)
-
SPD التيار المتردد: 20kA/40kA، 8/20μs
توزيع التيار المباشر
- التوتر الخارجي: -43 إلى -58VDC (القيمة المسجلة: -53.5VDC)
- القوة القصوى: 18 كيلوواط
- مفصل البطارية: 2 × 125A (1 قطب)
- أجهزة كسر الحمل:
- LVD: 32A (1 قطب) × 2 + 40A (1 قطب) × 2 + 63A (1 قطب) × 3
- BLVD: 6A (1 قطب) × 2 + 10A (1 قطب) × 2 + 16A (1 قطب) × 2
- الجهد الدخالي للمصحح: 85VAC إلى 300VAC (مقياس 220VAC)
- الكفاءة: > 96%
- الطاقة القياسية: 3000W (176 ~ 300VAC)
- درجة حرارة العمل: من -40 درجة مئوية إلى +75 درجة مئوية (المخرج الكامل تحت 50 درجة مئوية)
- مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H)
- الوزن: ≤2kg
- وضع التبريد: تبريد قسري
- عامل الطاقة: ≥0.99
- THD: ≤5%
جهاز التحكم
- مدخل الإشارة: 4 AI (3 بطارية ، 1 درجة حرارة محيطة) ، 7 DI (SPD ، 6 DI شائعة)
- إنتاج الإنذار: 6 جهات اتصال جافة
- منفذ الاتصال: RS485، SNMP
- وضع العرض: LCD
البيئة
- درجة حرارة التشغيل: -40 درجة مئوية إلى +75 درجة مئوية (المخرج الكامل تحت 50 درجة مئوية)
- درجة حرارة التخزين: -40°C إلى +70°C
- رطوبة التشغيل: 5٪ إلى 95٪ (غير مكثفة)
- الارتفاع: من 0 إلى 3000 متر (بالنسبة لارتفاعات تتراوح بين 2000 و 3000 متر ، ينخفض الحد الأقصى لدرجة حرارة التشغيل بمقدار 1 درجة مئوية لكل زيادة 200 متر في الارتفاع.)
هذه المراجعة توفر فهمًا شاملًا لنظام الطاقة المترددة المدمج ET48300-005 ، المصمم لضمان الموثوقية والكفاءة في تطبيقات الاتصالات المختلفة.

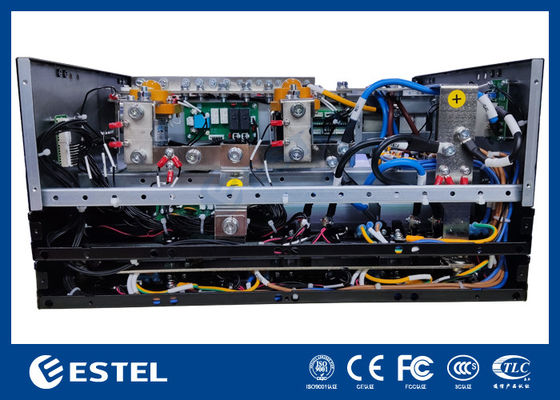

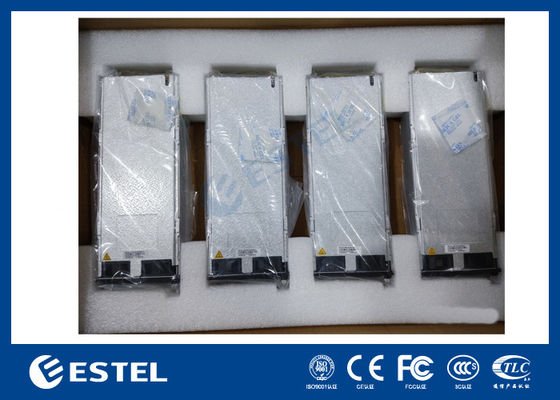

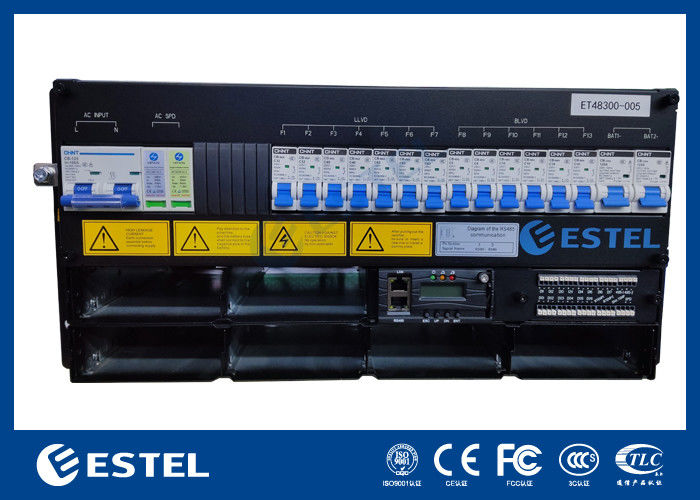

ET48300-005 نظام الطاقة المدمج الصور:
-
