8U نظام تصحيح الاتصالات الساخنة القابلة للتوصيل للخزانة الداخلية مع نطاق طاقة الدخول الواسع 85-300Vac
تفاصيل المنتج
وحدة نظام إمدادات الطاقة
,نظام التصحيح للاتصالات
,نظام تصحيح الاتصالات بالارتفاع 6U
8U نظام تصحيح الاتصالات الساخنة للخزانة الداخلية مع نطاق طاقة الدخول الواسع 85-300Vac
1نظرة عامة
ET48300-001 إمدادات الطاقة تحت الرف مع تصميم ارتفاع 8U يمكن أن تلبي احتياجات التطبيقات الحرجة من الألياف ونقل الميكروويف، جهاز الوصول والمفتاح. طاقة النظام القصوى هي 18 كيلوواط،مع AC / بطارية / محمولة MCBs.
2الخصائص الرئيسية
2.1 عرض قياسي يبلغ 19 بوصة، والذي له ميزة الاستخدام الواسع النطاق.
2.2 إدارة البطارية المثالية، يطيل عمر البطارية وتوفير منافذ اتصال مختلفة، RS485، منفذ الإنترنت، الاتصالات الجافة، الخوالتي تمكن من الشبكات المرنة والرصد عن بعد;
2.3 جهاز التصحيح والجهاز التحكم يمكن توصيلهما بالشاشة الساخنة، ويمكن صيانتهما بسهولة وبسرعة على الإنترنت.
2.4 مجموعة واسعة من الجهد الدخالي ((85-300Vac) شبكة الكهرباء قابلة للتكيف
3. قائمة التكوينات من كابينة تصحيح الاتصالات
| لا | الوصف | المواصفات الخاصة | كمية |

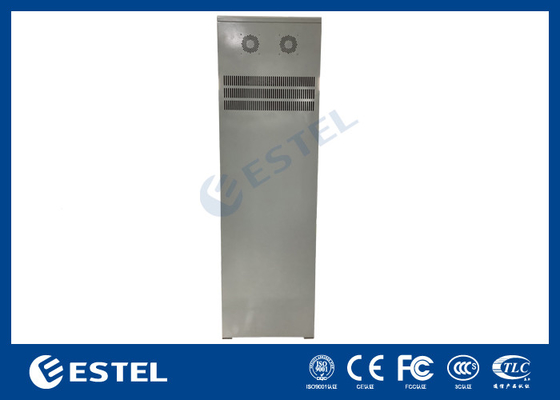

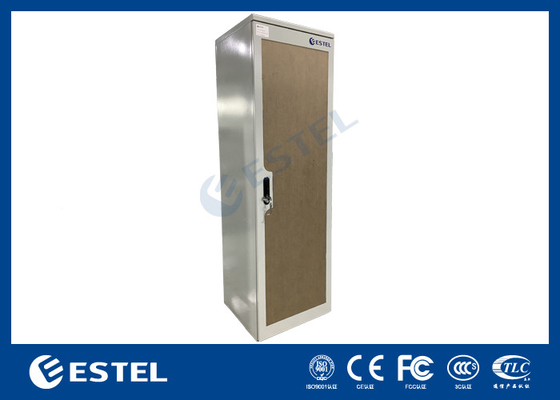

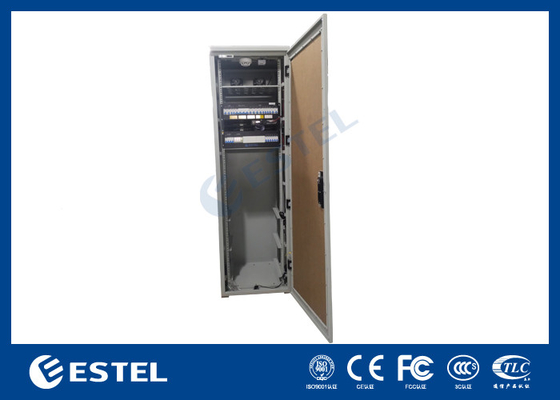

| 1 | خزانة داخلية | (1) الأبعاد الخارجية: W × D × H 600 × 600 × 2000mm (2) مقصورة واحدة: تشمل 42U 19" رف (3) مع باب أمامي واحد ((لوحة أكريليك) وقفل خزانة (4) المواد: الفولاذ المطاط بارد، جدار واحد (5) بما في ذلك مروحي 48VDC (6) بما في ذلك طبقين |
1 |
| 2 | نظام التصحيح |
النظام: ET48300-001 ((19" ارتفاع 8U)) |
1 |
| 3 | جهاز استشعار الدخان | متصلة بوحدة مراقبة نظام المصلح | 1 |
| 4 | جهاز استشعار المياه | متصلة بوحدة مراقبة نظام المصلح | 1 |
| 5 | جهاز استشعار درجة الحرارة | متصلة بوحدة مراقبة نظام المصلح | 1 |
| 6 | جهاز استشعار الباب | متصلة بوحدة مراقبة نظام المصلح | 1 |
| 7 | الحزمة | غلاف خشبي | 1 |
4المواصفات التقنية للمصلح
| الفئة | ET48300-001 | |
| النظام | البعد ((ملم) | 482.0(W) *350.0(D) *8U(H) |
| الوزن | ≤40kg ((بدون وحدة المُستقيم) | |
| وضع التبريد | التبريد الطبيعي | |
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | |
| درجة IP | IP20 | |
| توزيع التيار المتردد | وضع الإدخال | 220VAC ((L1-L2-L3 متصل بالتوازي) |
| قدرة الدخول | 63A/4P × 1 | |
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |
| قدرة الإنتاج | 32A / 1P × 6 (فردي لكل وحدة مُستقيم) | |
| وحدة تحكم التيار المتردد | 20kA/40kA، 8/20μs | |
|
العاصمة التوزيع
|
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC |
| الحد الأقصى للقدرة | 18kW (وحدة المصلح MR483000HG2B-GS 3KW × 6) | |
| مفصل البطارية | 125A / 1P × 2 | |
| مفتاح التحويل | 125A/4P × 1 | |
| أجهزة كسر الحمولة |
LLVD: 63A / 1P × 2، 125A / 1P × 2 |
|
| SPD DC | 40kA، 8/20μs | |
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC |
| الكفاءة | ≥96% | |
| الطاقة الاسمية | 3000W ((176~300VAC) | |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| الوزن | ≤2kg | |
| وضع التبريد | التبريد القسري مع المروحة | |
| عامل القوة | ≥0.99 | |
| THD | ≤ 5% | |
| جهاز التحكم | مدخل الإشارة | 4 AI ((3 بطارية حرارة، 1 درجة حرارة المحيط) ،7 DI ((SPD، 6 DI الشائعة) |
| مخرج الإنذار | 4 الاتصال الجاف | |
| ميناء الاتصال | RS485، SNMP | |
| وضع العرض | شاشة LCD | |
|
البيئة
|
درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) |
| درجة حرارة التخزين | -40°C~+70°C | |
| رطوبة العمل | 5%~95% ((غير مكثف) | |
| الارتفاع | 0 ~ 3000m ((إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بمقدار 1 °C مع زيادة الارتفاع بمقدار 200m.) | |

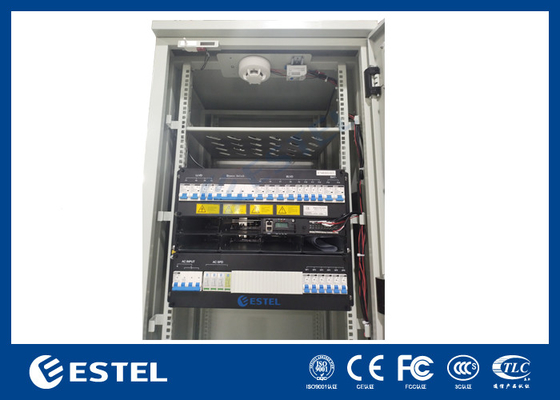

5الصور المصلحة
6معدات الإنتاج
-
