48 فولت وصلة في إطار إمدادات الطاقة 5U ارتفاع 19 بوصة تركيب رف مع 6 وحدة المصلح
تفاصيل المنتج
19 بوصة رف تركيب إطار إمدادات الطاقة
,6 إمدادات الطاقة لإطار وحدة التصحيح
,إمدادات الطاقة 5U ارتفاع الإطار
48 فولت وصلة في إطار إمدادات الطاقة 5U ارتفاع 19 بوصة ريك تركيب مع 6 وحدة المصلح
C0510145البناء
C0510145يتكون من ستة وحدات:
وحدة التصحيح 6
مفكّكات البطارية: 1 × 125A / 1P
أجهزة كسر الحمولة
(LLVD):63A / 1P × 3,40A / 1P × 2,32A / 1P × 2
(بلو)16A / 1P × 2,10A × 2,6A / 1P × 2
نظام المصلح يحول التيار المتردد إلى التيار المستمر ويقدم الطاقة اللازمة لشحن البطاريات.
مع التركيز على التحسين المستمر لتكلفة الملكية الإجمالية، تساعد محولات ESTEL، جنبا إلى جنب مع ميزات التحكم والرصد المتقدمة، على الحد من كل من النفقات الرأسمالية والتشغيلية.
أنظمتنا المباشرة تمتلك كثافة طاقة ممتازة بينما تلبي متطلبات المساحة والوزن.إنها تترك مساحة كافية للمعدات الأخرى وتوفّر تكاليف التعبئة والنقل.
بالإضافة إلى ذلك، فإن كفاءتهم العالية تقلل من استهلاك الطاقة الكلي وتقلل من بصمة الكربون.
نظام إمدادات الطاقة للاتصالات المدمجة (نظام التصحيح) مناسب للاستخدام في المفاتيح الصغيرة التي يتم التحكم فيها بالبرنامج وشبكات الوصول ومعدات الإرسال والاتصالات المتنقلة
محطات أرضية للاتصالات الفضائية، إمدادات الطاقة للاتصالات بالموجات الدقيقة، ويمكن أيضا استخدامها لتزويد الطاقة لمعدات الاتصالات الأخرى.
في الظروف العادية، يتم التحكم في مختلف معايير وحدة المُستقيم ووحدة توزيع الطاقة بواسطة وحدة المُراقبة.والعمل وفقا لمعلماتهم المحددة مسبقا أو أوامر المستخدم.
إذا فشل الطاقة الكهربائية، سيتم تشغيل النظام بواسطة البطارية في هذا الوقت. مع تفريغ البطارية، يبدأ الجهد في محطة البطارية في الانخفاض.
عندما يكون فولتاج البطارية أقل من نقطة إنذار البطارية منخفضة الجهد من الشاشة 46V dc (يمكن ضبط قيمة الإنذار) ، فإن وحدة المراقبة تبلغ عن إنذار.
عندما يتم استعادة الطاقة الشبكة الخارجية ، يستأنف النظام عمله الطبيعي.
C0510145تتكون من وحدة توزيع، وحدة محول، وحدة تحويل، وحدة مراقبة.
| التكوين | وحدة المصلح | ملاحظة |
| المعيار | GB 4943 | للحصول على تفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
| المعيار | IEC/EN 62368-1 | |
| المعيار | EN 55032 الفئة A،GR1089 الإصدار 4 ،R3-10,R3-11,R3-12 الفئة B المعتمدة من قبل أمريكا الشمالية | |
| المعيار | EN300386، CLASSA |
نظام تصحيح 18KW 48VDC تفاصيل سريعة:
| النموذج | C0510145 | ||
| النظام | البعد ((ملم) | 482.0(W) *350.0(D) *5U(H) | |
| الوزن | ≤ 15 كجم(بدون وحدة المُستقيم) | ||
| وضع التبريد | التبريد الطبيعي | ||
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | ||
| درجة IP | IP20 | ||
| توزيع التيار المتردد | الجهد المدخل | 380VAC ثلاثي المراحل أو 220VAC أحادي المراحل | |
| قدرة الدخول | 1×63A/4P | ||
| توزيع التيار المباشر | الجهد الخارجي | -42~-58VDC، القيمة المسجلة: -53.5VDC | |
| الحد الأقصى للقدرة | 18 كيلوواط ((6x3000W وحدة المُستقيم) | ||
| أجهزة قطع البطاريات | 2x125A/1P | ||
| أجهزة كسر الحمولة |
LLVD:63A / 1P × 3,40A / 1P × 2,32A / 1P × 2 |
||
| SPD DC | 10kA/، 8/20μs | ||
| وحدة التصحيح | الجهد المدخل | 85VAC-300VAC، القيمة الاسمية: 220VAC | |
| الكفاءة | ≥96% | ||
| الطاقة الاسمية | 3000 واط ((176 ≈ 300 فولت) | ||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | ||
| وضع التبريد | التبريد القسري | ||
| جهاز التحكم | مدخل الإشارة | 4 AI ((3 درجة حرارة البطارية، 1 درجة حرارة المحيط) ،7 DI | |
| مخرج الإنذار | 6 الاتصال الجاف | ||
| ميناء الاتصال | RS232/485، SNMP v2 | ||
| وضع العرض | شاشة LCD | ||
| البيئة | درجة حرارة العمل | -40°C~+65°C | |
| درجة حرارة التخزين | -40°C~+70°C | ||
| رطوبة العمل | 5%~95% ((غير مكثف) | ||
| الارتفاع | 0 ~ 3000m ((إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بمقدار 1 °C مع زيادة الارتفاع بمقدار 200m.) | ||
ميزة المنتج
1) تتبنى وحدة المصلح تقنية تعويض عامل الطاقة النشط ، وتصل قيمة عامل الطاقة إلى 0.99.
2) نطاق العمل العادي لجهد الدخول التيار المتردد هو واسع إلى 90-290V، مرحلة واحدة، (323V ~ 480V ac، 3 مرحلة).
3) تتبنى وحدة المصلح تكنولوجيا التبديل الناعم بالكامل ، وتصل كفاءتها إلى 96 ٪.
4) إدارة البطارية الذكية. هناك وظائف إيقاف تشغيل الحمل وحماية بطارية منخفضة الجهد (LVLD + LVBD) وإيقاف تشغيل ثانوي (مفتاح الطاقة الثانوي) ،
والتي يمكنها تحقيق وظائف مثل تعويض درجة الحرارة، والموازنة التلقائية ومراقبة الشحنة العائمة، والتنظيم التلقائي للجهد، وحساب سعة البطارية،واختبار البطارية عبر الإنترنت.
5) تتبنى وحدة المباشر تكنولوجيا التبديل الساخن غير الضارة ، وصلة ولعب ، ووقت الاستبدال أقل من 1 دقيقة.
6) تصميم الشبكة ، توفير واجهات اتصال متعددة (مثل RS485 ، الاتصال الجاف) ، الشبكة المرنة ، المحدودة في الواقع المراقبة المحلية والبعيدة ، دون مراقبة.
7) تصميم الحماية من البرق للجانبين AC وDC ، مناسبة للمناطق العاصفة الرعدية.
8) دعم وظائف حماية الخطأ والإنذار عن الخطأ.
9) يمكن تثبيت عمليات الصيانة والصيانة الصديقة ضد الجدار ، مما يوفر المساحة بشكل فعال.
10) إشعاع منخفض جداً. تبني تصميم متقدم للتوافق الكهرومغناطيسي.
نظامنا الهايبريد التكوين المنطقي

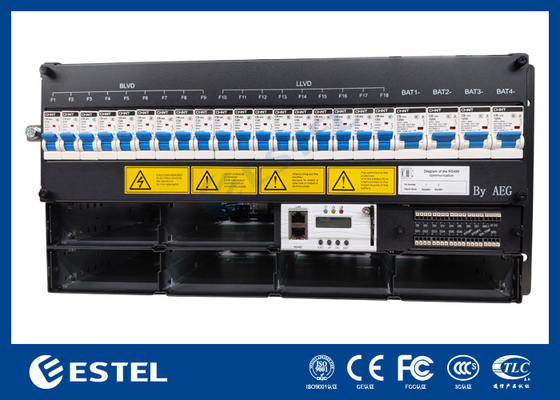

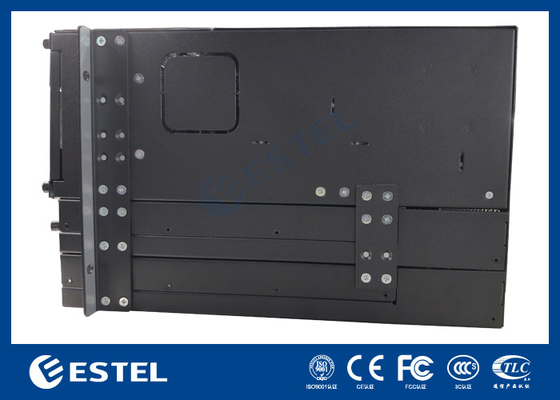

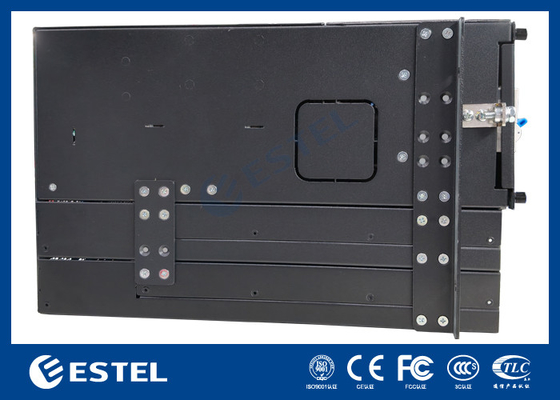

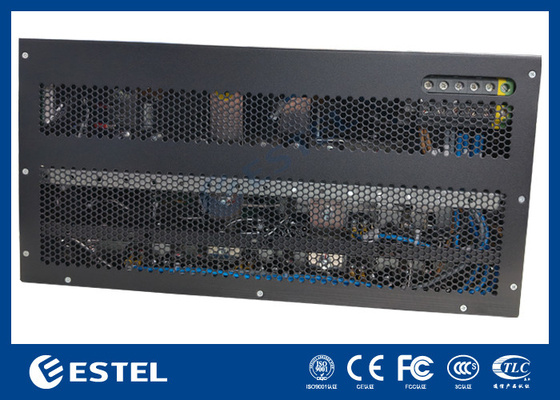

صور المنتج:
أبعاد وحدة المصلح كما هو موضح أدناه:
| تصنيف العزل | ||
| المعلم | المعيار | ملاحظة |
| قوة العزل ((مدخل التيار المتردد) | المدخلات والمخرجات: 500Vdc/10mA//1min |
لا توجد فلاش أو انهيار إزالة أنبوب التفريغ / جهاز حماية الزيادة قبل الاختبار ، لا يوجد وحدة تصحيح أو وحدة مراقبة. الخروج مع طريقتين محطة الجهد المنخفض، الجهد العالي مع وظيفة التحايل على التيار المتردد، لا يتم اختبارها. |
| إدخال الحجرة:3500Vdc/10mA//1min | ||
| المخرجات: 750Vdc/10mA//1min | ||
| قوة العزل ((مدخل DC) | مدخل-مخرج: 750Vdc/10mA//1min | |
| إدخال الحجرة:750Vdc/10mA//1min | ||
| المخرجات: 750Vdc/10mA//1min | ||
| تيار التسرب | ≤3.5mA | دخول 280 فاكس،خروج كامل الحمل |
| مقاومة العزل | @ الغلاف الجوي العادي، الرطوبة النسبية 90٪، وجهد الاختبار من 500 فولت متزامن، يجب أن تكون مقاومة العزل للدخول والخروج، المدخل والأرض، والمخرج والأرض لا تقل عن 10MΩ.الخروج مع مسارين محطة الجهد المنخفض، عالية الجهد مع وظيفة تعديل التيار المتردد ، لا يتم اختبارها. | |
التطبيق
(1) الوصول إلى الاندماج
(2) نظام التوزيع الداخلي والإضافة
(3) محطة الهاتف المحمول ونظام تغطية التوسيع
(4) شبكة اللاسلكية اللاسلكية
(5) محطة أرضية للاتصالات الفضائية ومحطة الاتصالات بالميكروويف
(6) غرفة توزيع التيار الضعيفة
(7) أنظمة الطاقة غير المتقطعة الأخرى
