| خرج طاقة وحدة المعدل: | 3000 واط | التطبيق: | معدات صناعية |
|---|---|---|---|
| عامل القوى: | > 0.99 | تردد الإدخال: | 47Hz ～ 63Hz |
| Max. الأعلى. Rectifier Module Output Current التيار الناتج لوحدة المعدل: | 30A | ||
| إبراز: | 15U ارتفاع نظام مصادر الطاقة الصناعية,نظام إمدادات الطاقة 3000 كيلوواط,نظام مصادر الطاقة المدمجة,3000KW Power Supplies System,Compact Design Power Supplies System |
||

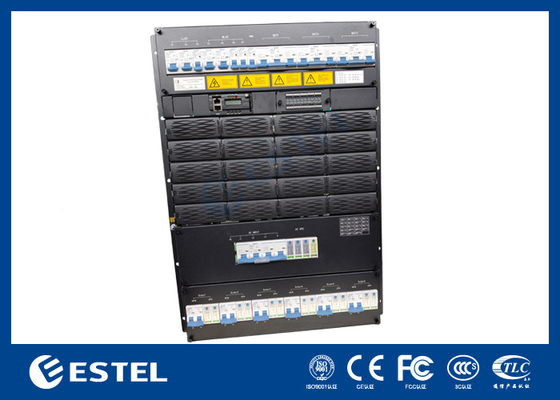

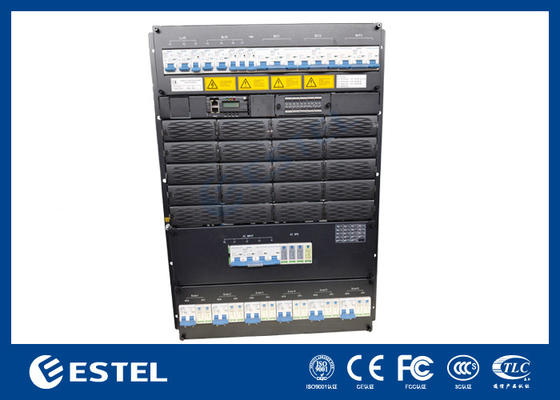

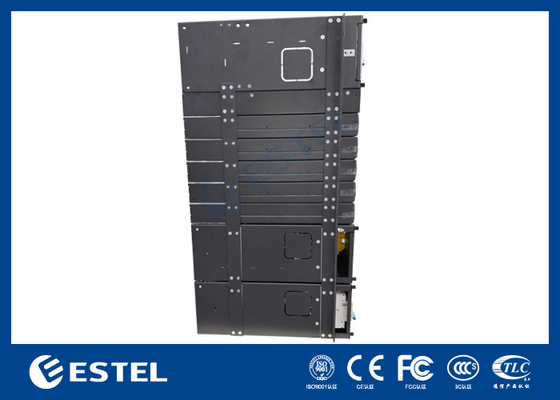

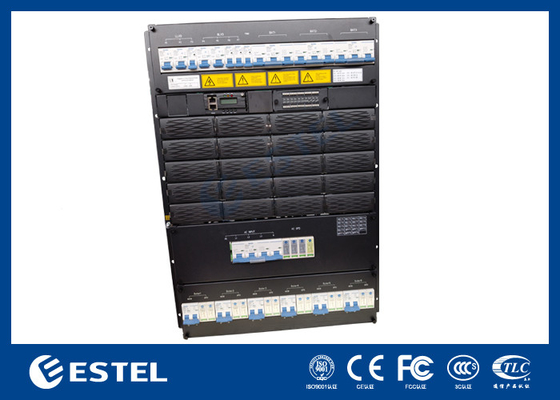

إمدادات الطاقة الصناعية متعددة الأغراض عامل الطاقة للنظام > 0.99 IPUM39K-B5D1315
IPUM39K-B5D1315إمدادات الطاقة تحت الرف، 15U ارتفاع تصميم مضغوط لتلبية
الاحتياجات التطبيقية الحرجة لنقل الألياف وميكروويف، الوصول
جهاز، مفتاح. أقصى طاقة النظام هو 3000 كيلوواط، مع التيار المتردد / البطارية / الحمل
كابلات الوصول الأمامية مع كابلات الوصول الأمامية والحافلة
IPUM39K-B5D1315تتكون من وحدة توزيع ووحدة تصحيح ووحدة تحويل ووحدة مراقبة. التكوين اختياري، كما هو موضح في الجدول أدناه:
| التكوين | وحدة المصلح | ملاحظة |
| المعيار | GB 4943 | للحصول على تفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
| المعيار | IEC/EN 62368-1 | |
| المعيار | EN 55032 الفئة A،GR1089 الإصدار 4 ،R3-10,R3-11,R3-12 الفئة B المعتمدة من قبل أمريكا الشمالية | |
| المعيار | EN300386، CLASSA |
2. IPUM39K-B5D1315البناء
IPUM39K-B5D1315يتكون من وحدتين:
وحدة المصلح (MR483000HG2B)
وحدات الطاقة الكهروضوئية
مفكّرات البطارية: 3*125A/3P+4*M8 بولت ((BAT-)) ،
أجهزة كسر الحمولة
تفاصيل سريعة:
| مكان المنشأ: شينشن، الصين (البر الرئيسي) | الجهد الدخالي: AC220V أو DC48V |
| اسم العلامة التجارية: ESTEL | الجهد الخارجي: AC220V أو DC48V |
| رقم الطراز:IPUM39K-B5D1315 | قوة الخروج من وحدة التصحيح: 3000KW |
| اسم المنتج: مصادر الطاقة الصناعية | تردد الدخول 47 هرتز 63 هرتز |
| شهادة: ISO9001، CE، 3C، FCC، TLC | الحد الأقصى للتيار الخارجي لوحدة المصلح: 50A |
| التطبيق: المعدات الصناعية | عامل الطاقة:≥0.99 |
شروط الدفع والشحن:
| الحد الأدنى لكمية الطلب: | مجموعة واحدة |
| السعر: | التفاوض |
| شروط الدفع: | L/C، D/A، D/P، T/T، Western Union |
| القدرة على التوريد: | 20000 مجموعة في الشهر |
| وقت التسليم: | 7-10 أيام عمل |
| تفاصيل العبوة: | بطاقات الكرتون/الحافظة الخشبية |
طريقتان للعمل:
(1) مدخل التيار المتردد: بدء تشغيل وحدة المكيف بعد تشغيل التيار المتردد ، والمخرجات -48Vdc ، في نفس الوقت شحن البطارية وتشغيل وحدة التحويل ، ومخرجات وحدة التحويل 220Vac.
في ظل الظروف العادية، تتم التحكم في معايير وحدة المكيف ووحدة التوزيع بواسطة وحدة المراقبة، والتي تعمل وفقًا للمعايير المحددة مسبقًا أو أوامر المستخدم.إذا كان هناك خطأ في شبكة التيار المتردد، والبطارية سوف طاقة إلى النظام، واستمر في الإخراج - 48 VDC و 220 فاكس، مع تفريغ البطارية، والجهد من البطارية يبدأ في الانخفاض، عندما يكون الجهد أقل من 43.2 فولت + / - 0.5 فولت، وحدة المراقبة إرسال إشارة البطارية تحت الجهد وإغلاق مخرج الحمل مباشرة، ثم نظام الطاقة سوف تتوقف عن العمل. عندما يتم استعادة الشبكة الخارجية الترددية،النظام سيعود للعمل بشكل طبيعي. (كل بيانات المراقبة أعلاه هي القيم الافتراضية للنظام ويمكن إعادة تعيينها من قبل المستخدم)
(2) مدخل -48 فولت: لا يوجد تيار متردد أو لا يمكن توصيل التيار المتردد ، الوصول إلى طاقة خارجية من -48 فولت إلى منفذ تحميل -48 فولت ، وحدة مراقبة البدء والتحويل ، 220 فولت خروج.
يتم تشغيل وظيفة تعويض درجة الحرارة بشكل افتراضي ، والتي يمكن تشغيلها أو إيقافها بواسطة أمر المستخدم إذا لزم الأمر. درجة حرارة التشغيل ≥ 55 درجة مئوية ،سيتم تقليل الطاقة المخرجة من مصدر الطاقة بشكل خطي (@ 65°C، ستكون قوة الخروج 1300 واط).
المواصفات
أبعاد وحدة المصلح كما هو موضح أدناه:
| تصنيف العزل | ||
| المعلم | المعيار | ملاحظة |
| قوة العزل ((مدخل التيار المتردد) | المدخلات والمخرجات: 500Vdc/10mA//1min |
لا توجد فلاش أو انهيار إزالة أنبوب التفريغ / جهاز حماية الزيادة قبل الاختبار ، لا يوجد وحدة تصحيح أو وحدة مراقبة. الخروج مع طريقتين محطة الجهد المنخفض، الجهد العالي مع وظيفة التحايل على التيار المتردد، لا يتم اختبارها. |
| إدخال الحجرة:3500Vdc/10mA//1min | ||
| المخرجات: 750Vdc/10mA//1min | ||
| قوة العزل ((مدخل DC) | مدخل-مخرج: 750Vdc/10mA//1min | |
| إدخال الحجرة:750Vdc/10mA//1min | ||
| المخرجات: 750Vdc/10mA//1min | ||
| تيار التسرب | ≤3.5mA | دخول 280 فاكس،خروج كامل الحمل |
| مقاومة العزل | @ الغلاف الجوي العادي، الرطوبة النسبية 90٪، وجهد الاختبار من 500 فولت متزامن، يجب أن تكون مقاومة العزل للدخول والخروج، المدخل والأرض، والمخرج والأرض لا تقل عن 10MΩ.الخروج مع مسارين محطة الجهد المنخفض، عالية الجهد مع وظيفة تعديل التيار المتردد ، لا يتم اختبارها. | |
| البيئة | |||||
| المعلم | دقيقة. | -أجل. | (ماكس) | الوحدة | ملاحظة |
| نطاق درجة حرارة التشغيل | - 5 | 25 | +55 | °C | |
| درجة حرارة التخزين | -40 | +70 | °C | ||
| الرطوبة النسبية | 5 | 95 | % | العمل على المدى الطويل ، لا تضخم | |
| الضغط الجوي | 70 | 106 | KPa | ||
| الارتفاع | 0 | 3000 | م | ||
| التبريد | التبريد القسري ، من الأمام إلى الخلف ؛ يقع المروحة في اللوحة الأمامية ، مع سرعة خاضعة لسيطرة درجة الحرارة. | ||||
| مستوى الحماية من الماء والغبار |
يجب أن يعمل مصدر الطاقة بشكل صحيح في الظروف التالية: كثافة الغبار فوق 55μm≤3*104 حبيب/m3 حبيبات الغبار غير موصلة ، غير كهرومغناطيسية ، غير معطلة ، بدون وظيفة مقاومة للماء. |
||||
7التطبيق
(1) الوصول إلى الاندماج
(2) نظام التوزيع الداخلي والإضافة
(3) محطة الهاتف المحمول ونظام تغطية التوسيع
(4) شبكة اللاسلكية اللاسلكية
(5) محطة أرضية للاتصالات الفضائية ومحطة الاتصالات بالميكروويف
(6) غرفة توزيع التيار الضعيفة
(7) أنظمة الطاقة غير المتقطعة الأخرى
(1) مخرجان: 48 فولت، 220 فولت
(2) مدخلين: 48Vdc، 220Vac
(3) اعتماد تكنولوجيا تعويض عامل الطاقة النشط، عامل الطاقة > 0.99
(4) نطاق عمل واسع لجهد مدخل التيار المتردد: 90 ~ 280Vac
(5) مجموعة واسعة من درجات حرارة التشغيل: -5°C ~ +55°C
(6) تكنولوجيا التبديل التي أجريت
(7) إدارة البطارية المثالية تمدد عمر البطارية: إدارة الشحن / التفريغ، تعويض درجة حرارة البطارية، حماية منخفضة الجهد.
(8) قابلة للتبادل الساخن
(9) حماية الإدخال فوق / تحت الجهد
(10) حماية الطاقة الخارجيّة من الإفراط في الجهد، حماية الطاقة الخارجيّة من الإفراط في التيار، حماية الطاقة الخارجيّة
(11) متضمنة / مثبتة على الحائط
(12) واجهة الاتصالات RS485 و RS232
