تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | H2200mm × W750mm × D750mm | مدخلات الطاقة: | طاقة الشبكة ، الطاقة الشمسية ، مولد الديزل ، مع نسخة احتياطية من البطارية |
|---|---|---|---|
| السلطة الفرعية: | 9U ، مع وحدة التحكم | مدخلات التيار المتردد: | ثلاث مرحلة: 200 ~ 240 فولترية/346 ~ 415 فولتشر ؛ مرحلة واحدة: 200 ~ 240 فولت |
| مدخلات DG: | دعم | نظام PV: | 9kw (يمكن تخصيصها ، بحد أقصى 12 كيلوواط) |
| نظام التصحيح: | 24 كيلو واط | خرج DC: | -48 فولت تيار مستمر |
| PDU: | مع لوحة توزيع طاقة الإخراج المخصصة | تبريد: | 3000 واط |
| الصف IP: | IP55 | التعبئة والتغليف: | غلاف خشبي |
| إبراز: | نظام إمدادات الطاقة للاتصالات,نظام طاقة الاتصالات الهجين,نظام طاقة الاتصالات,Hybrid Energy Telecom Power System,Telecommunication Power System |
||
حل متكامل مخصص منخفض التكلفة شبكة الطاقة الشمسية مولد ديزل بطارية هجين اتصالاتنظام الطاقة لموقع اتصالات خارجي لإمداد الطاقة
1.المزايا
1) تصميم قابل للتخصيص
توفير خدمة التصميم المخصصة بناءً على احتياجات مشروع العميل؛
إخراج حل المشروع لدعم العميل للفوز بمشاريع المزايدة؛
2) نظام طاقة عالي الجودة مثبت
الآلاف من مجموعات أنظمة الطاقة ESTEL في التشغيل المستقر في جميع أنحاء العالم؛
أثبت اختبار المتانة في المصنع متانة عالية مقارنة بمعدات العلامات التجارية المشهورة؛
3) منخفض التكلفة، سعر رخيص
تصميم مجاني، استجابة سريعة للعملاء؛
يتم توفير المعدات والمكونات مباشرة من المصنع، بسعر أرخص؛
4) لا توجد متطلبات الحد الأدنى للكمية
الحد الأدنى لكمية الطلب هو مجموعة واحدة.
| مدخلات العميل | مخرجات ESTEL |
|
|
2. مقدمة

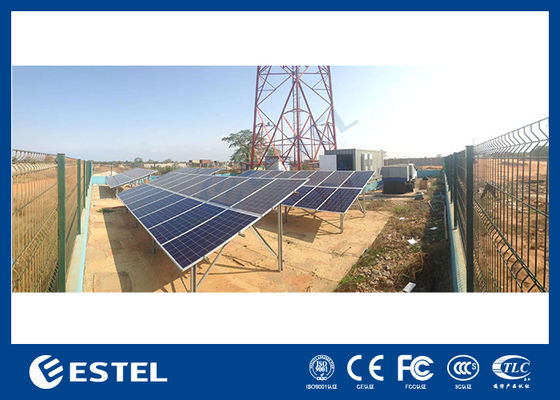

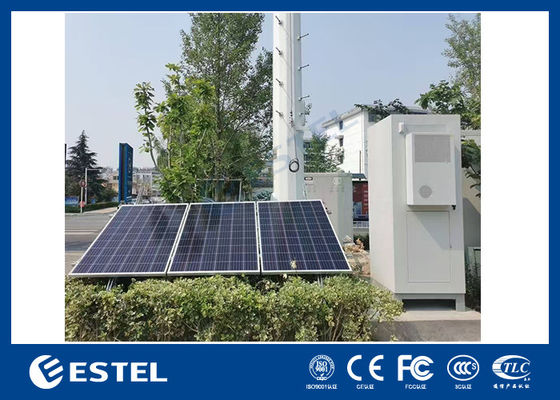

نظام الطاقة الهجين للاتصالات من ESTEL هو حل لإمداد الطاقة الهجين الذي يستخدم الطاقة الشمسية ومولد الديزل (DG) وطاقة الشبكة كمصادر الطاقة الرئيسية لمعدات الاتصالات.
يستخدم طاقة نظيفة ومنخفضة التكلفة لتكوين نظام طاقة موثوق به، ويوفر طاقة عالية الجودة لخدمات الاتصالات الحديثة، ويساعد مزودي خدمات الاتصالات على توسيع نطاق أعمالهم في تلك المناطق التي لا يوجد بها طاقة شبكة، أو لديها إمداد طاقة شبكة غير مستقر.
3. التطبيقات
4. نظام طاقة الاتصالات الهيكل

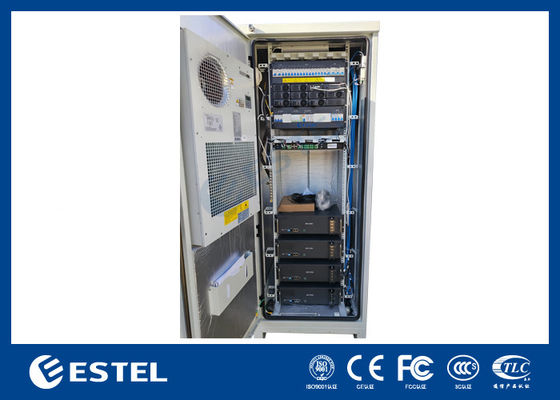

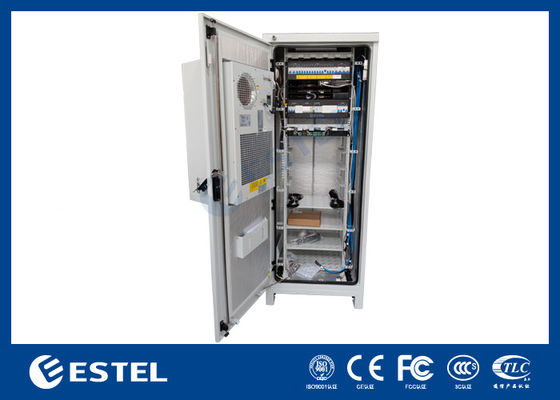

يتكون من خزانة اتصالات خارجية، ونظام طاقة اتصالات، ونظام تبريد، وبطاريات، ووحدة مراقبة البيئة وأجهزة استشعار.

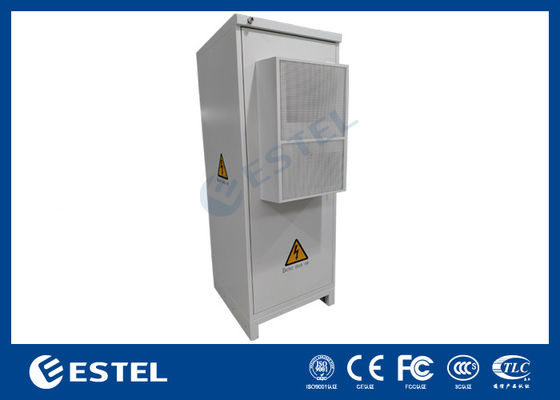

1) هيكل الخزانة - الميزات
| العنصر | الوصف |
| البعد الخارجي | ارتفاع 2200 مم × عرض 750 مم × عمق 750 مم |
| المساحة الداخلية | رف قياسي 19 بوصة، مساحة 38U |
| المادة | فولاذ مجلفن |
| العزل | مع PEF للعزل الحراري |
| الباب | باب أمامي واحد، مع مفصلة مدمجة غائرة |
| القفل | قفل ثلاثي النقاط |
| توجيه الكابلات | الكابل من أسفل الخزانة |
| الطلاء | طلاء مسحوق البوليستر |
| اللون | RAL7035 |
| درجة IP | IP55 |

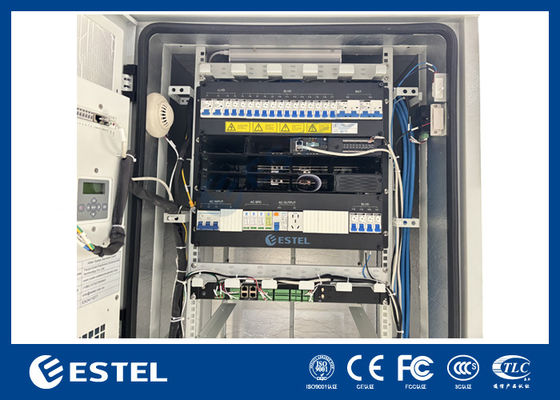

2) نظام طاقة الاتصالات
| العنصر | الوصف |
| النوع | 19 بوصة قابلة للتركيب على الرف القياسي |
| الارتفاع | 9U |
| مدخل التيار المتردد |
ثلاث مراحل: 200-240 فولت تيار متردد / 346-415 فولت تيار متردد أحادي الطور: 200-240 فولت تيار متردد |
| مدخل MCB | 1 × 63 أمبير / 3P |
| مدخل SPD | الفئة C (20KA / 40KA) |
| نظام مقوم التيار | 24 كيلو واط، 6 قطع 4 كيلو واط وحدات مقوم |
| نظام PV | 9 كيلو واط، 3 قطع 3 كيلو واط وحدات كهروضوئية منخفضة الجهد |
| خرج التيار المستمر | -53.5VDC، نطاق جهد الخرج: -42 إلى -58VDC |
| وحدة التحكم | MC2600 |
| تحميل MCB |
LLVD: 2 × 80 أمبير / 1P + 2 × 63 أمبير / 1P BLVD: 1 × 63 أمبير / 1P + 14 × 32 أمبير / 1P + 2 × 16 أمبير / 1P (ملاحظة: يمكن تكوينه وفقًا لمتطلبات العميل) |
3) نظام التبريد
| العنصر | الوصف |
| LFELI-48100 | DC30HDNC1D |
| العلامة التجارية | Envicool |
| سعة التبريد | 2800 واط |
| سعة التسخين | 500 واط (اختياري) |
| استهلاك الطاقة | 870 واط |
| البعد الخارجي | ارتفاع 746 مم × عرض 446 مم × عمق 300 مم (بدون شفة) |
| مزود الطاقة | -48VDC |
| الاتصال | RS485 |
| التركيب | مثبت على الباب |
| متوافق مع RoHS | نعم |
| درجة IP | IP55 |

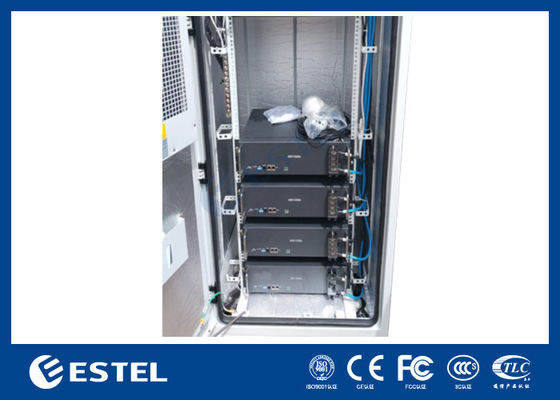

4) البطاريات
ميزات بطارية LiFePO4 48V100Ah:
| العنصرالمعلمات | الموديل |
| LFELI-48100 | السعة المقدرة (5HR) |
| 100 أمبير | الجهد الاسمي |
| 48 فولت | جهد انتهاء التفريغ |
| 40.5 فولت | جهد الشحن المحدود |
| 54 فولت | الحد الأقصى لتيار الشحن / التفريغ |
| 100 أمبير | 50 أمبير |
| تقريبًا. 40 كجم | الطاقة |
| 4800 واط في الساعة | العرض |
| مع شاشة LCD | الحد الأقصى لعدد التوصيلات المتوازية |
| 15 | الأبعاد (العرض * العمق * الارتفاع) مم |
| 442 * 450 * 132 | عمر التصميم |
| 20 سنة | دورة الحياة |
| 6000 دورة | فئة IP |
| IP30 | مادة العلبة |
| SPCC | درجة حرارة التشغيل |
| الشحن: 0 إلى +45 درجة مئوية |
التفريغ: -10 إلى +55 درجة مئوية التخزين: -20 إلى +60 درجة مئوية المحطة الطرفية |
| M6 | ثابت |
| جدول تفريغ التيار (أمبير) عند 25 درجة مئويةالجهد / الوقت | |||||
|
1 ساعة |
2 ساعة | 3 ساعات | 5 ساعات | 10 ساعات | نهاية جهد التفريغ 40.5 فولت |
| 4800 واط | 50 أمبير | 33.3 أمبير | 20 أمبير | 10 أمبير | جدول تفريغ الطاقة الثابتة (واط) عند 25 درجة مئوية |
| الجهد / الوقت | |||||
|
1 ساعة |
2 ساعة | 3 ساعات | 5 ساعات | 10 ساعات | نهاية جهد التفريغ 40.5 فولت |
| 4800 واط | 2400 واط | 1600 واط | 960 واط | 480 واط | 5) وحدة مراقبة البيئة |
وحدة مراقبة البيئة (FSU) هي جهاز FSU (وحدة الإشراف الميداني) عالي الأداء منخفض التكلفة يدمج اكتساب البيانات ومعالجة البروتوكولات الذكية ووحدة الاتصال.
بصفتها DAC (وحدة تحكم اكتساب البيانات) الذكية المثبتة في كل محطة اتصالات أو محطة قاعدة في نظام مراقبة إمداد الطاقة والبيئة، تصل FSU إلى أجهزة استشعار مختلفة للحصول على بيانات بيئية مختلفة وحالة الأجهزة غير الذكية وتتواصل مع الأجهزة الذكية (بما في ذلك إمداد طاقة الاتصالات، وبطارية الليثيوم BMS، ومكيف الهواء، وما إلى ذلك) عبر RS232 / 485 أو Modbus أو أنواع أخرى من واجهة الاتصال. تلتقط FSU البيانات التالية في الوقت الفعلي وتسليمها إلى مركز المراقبة عن بعد عبر واجهة B وبروتوكول SNMP.
مراقبة البيئة t
الرسم البياني الطوبولوجي:6) أجهزة الاستشعار
يمكن دمج مجموعة واسعة من أجهزة الاستشعار في نظام الطاقة الهجين للاتصالات من ESTEL، لتوفير المراقبة والإنذار عبر الإنترنت لظروف بيئة تشغيل نظام الطاقة.
المستشعر
| الوظيفة | مستشعر الباب المغناطيسي |
| مراقبة حالة فتح الباب والإنذار | مستشعر المياه |
| مراقبة غمر المياه في الخزانة والإنذار | مستشعر الدخان |
| مراقبة حرق الدخان والإنذار | مستشعر درجة الحرارة والرطوبة |
| مراقبة درجة الحرارة والرطوبة والإنذار | مستشعر مستوى الزيت |
| مراقبة مستوى الوقود والإنذار |
