تفاصيل المنتج:
شروط الدفع والشحن:
|
| طَرد: | كرتون | إدخال البطارية: | 2 × 125A/1P Breakers ، LVD 200A |
|---|---|---|---|
| المعدل: | سلسلة MR48 (MR484000SG1-GS: 4000W ، كفاءة 96.5 ٪) | إخراج التيار المتردد: | 220VAC ± 10 ٪ ، 50/60 هرتز ، 63A كحد أقصى (مرحلة واحدة) |
| توزيع البطارية: | 43 ~ -58VDC ، تصنيف -53.5VDC | جهد المدخلات العاصمة: | 85-300VAC (مدخلات المقوم) |
| القدرة الاسمية: | معيار 9kw ، 12 كيلو وات كحد أقصى (مع مقومات 3 × 4KW) | تم إنتاجه بواسطة: | إستل |
| إبراز: | نظام طاقة اتصالات مدمج 2U,طاقة عالية الكثافة 12 كيلو واط قابلة للتركيب في رف,نظام طاقة اتصالات مع ضمان |
||

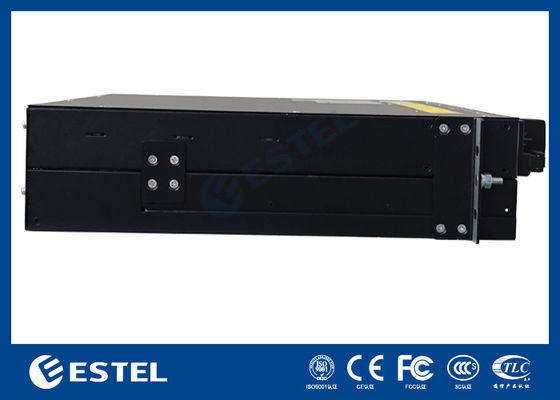

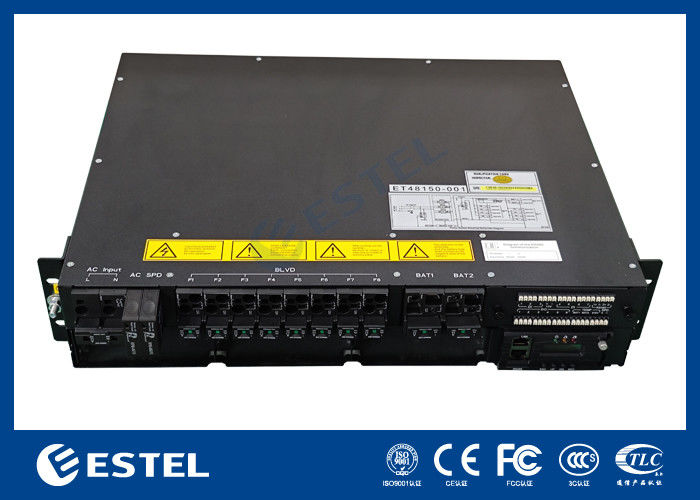

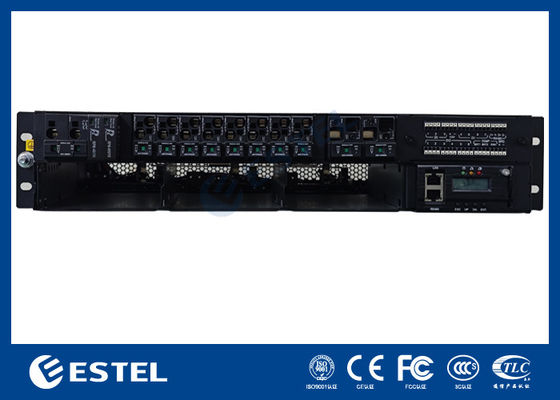

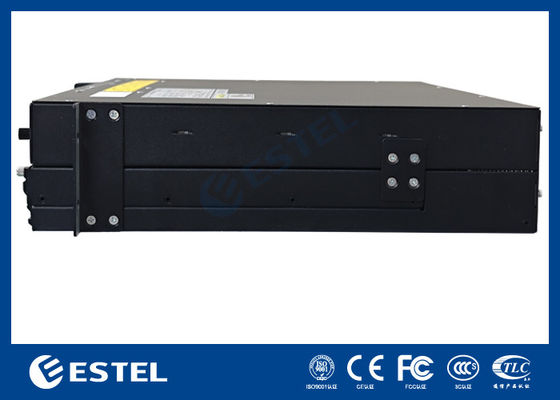

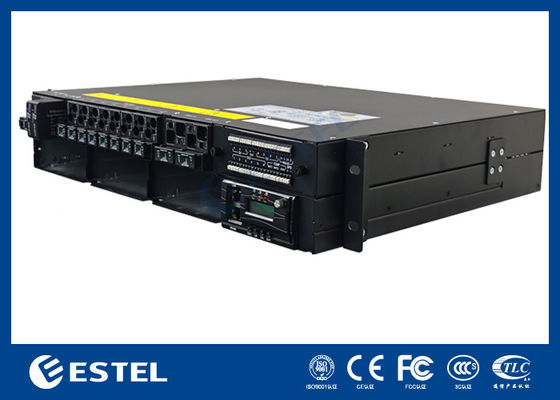

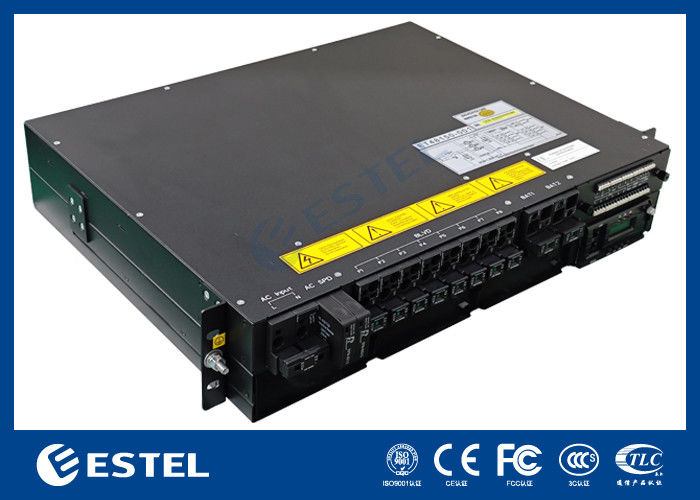

ET48200 M5E32A 2U نظام الطاقة المدمج عالي الكثافة 12KW حامل حامل للاتصالات
مقدمة
يعد ESTEL ET48200 M5E32A مصدر طاقة مدمجًا جديدًا، يتميز بتصميم معماري جديد يوفر حجمًا صغيرًا وكثافة طاقة عالية (تصل إلى 12 كيلو واط في 2U). يعطي هذا النظام الأولوية لمرونة العملاء.
تسمح قواطع الدائرة والمقومات القابلة للتوصيل عالية الكثافة بتكوين المجال بسهولة لتلبية متطلبات التطبيقات المتنوعة. تضمن مقومات سلسلة MR48 المقترنة بوحدة التحكم MC2600 التشغيل الآمن والموثوق والمرن. صغيرة الحجم بما يكفي لمعظم الخزانات، وهي وحدة بديلة مثالية. تم تصميم سلسلة MR48 بناءً على تقنية ESTEL التي أثبتت كفاءتها، وهي مستعدة لتلبية المتطلبات المستقبلية.
الميزات الرئيسية
عرض قياسي 19 بوصة، متعدد الاستخدامات؛
2U تصميم مضغوط للغاية، وتوفير المساحة وتكلفة التثبيت؛
الإدارة الذكية، والصيانة عن بعد عبر الإنترنت، وتقليل تكاليف الوصول إلى الموقع والصيانة؛
إدارة مثالية للبطارية لإطالة عمر البطارية؛
يوفر مجموعة متنوعة من منافذ الاتصالات؛
واجهة LAN/RS232/RS485، وLAN-SNMP، وTCP/IP لتحقيق شبكات مرنة ومراقبة عن بعد؛
يمكن أن تكون وحدة المعدل ووحدة التحكم قابلة للتبديل السريع والصيانة المريحة عبر الإنترنت؛
نطاق واسع لجهد إدخال التيار المتردد (90 ~ 300Vac) ؛
الإدارة الذكية: الصيانة عن بعد عبر الإنترنت تقلل من زيارات الموقع وتكاليف الصيانة.
سيناريوهات التطبيق
توسيع الموقع
محطة قاعدة لاسلكية
شبكة النقل
شبكة الاتصالات للمؤسسات
تحديد
|
نموذج المنتج |
ET48200 M5E32A |
||
|
نظام |
البعد (مم) |
482.0 (عرض) * 350.0 (عمق) * 2 ش (ارتفاع) |
|
|
وزن |
<10 كجم (بدون وحدة المعدل والتغليف) |
||
|
طريقة التبريد |
التبريد الطبيعي |
||
|
تثبيت |
حامل حامل مقاس 19 بوصة |
||
|
طريقة التوجيه |
المدخل الأمامي والمخرج الأمامي |
||
|
طريقة الصيانة |
الصيانة الأمامية، ودعم التبديل السريع |
||
|
مستوى الحماية |
IP20 |
||
|
توزيع التيار المتردد |
وضع الإدخال |
مرحلة واحدة 220 فولت |
|
|
سعة الإدخال |
1*63A/2P |
||
|
تكرار |
45~65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز |
||
|
التيار المتردد SPD |
10 كيلو أمبير/20 كيلو أمبير، 8/20 ميكروثانية |
||
|
توزيع العاصمة |
الجهد الناتج |
-43 ~ -58VDC، الإخراج المقدر: -53.5VDC |
|
|
السعة القصوى |
9 كيلو واط (3 كيلو واط * 3) |
12 كيلو واط (4 كيلو واط * 3) |
|
|
قواطع البطارية |
2*125A/1P |
||
|
قواطع الأحمال |
2x10A/1P، 2x20A/1P، 2x32A/1P، 2x63A/1P (بحد أقصى 8 تحميل MCBs) |
||
|
1 × لفد 200A |
|||
|
وحدة المعدل |
جهد الإدخال |
85 فولت تيار متردد ~ 300 فولت تيار متردد، القيمة المقدرة: 220 فولت تيار متردد |
|
|
كفاءة |
≥96.6% |
||
|
طاقة الإخراج المقدرة |
4000 واط (176 فولت ~ 300 فولت تيار متردد) |
||
|
درجة حرارة العمل |
-40 درجة مئوية ~ +75 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) |
||
|
مقاس |
106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (1U/H) |
||
|
وزن |
.12.1 كجم |
||
|
طريقة التبريد |
التبريد القسري |
||
|
عامل الطاقة |
≥0.99 عند 220 فولت تيار متردد 20-100% تحميل |
||
|
المراقب المالي |
إدخال الإشارة |
4 آل (3 درجة حرارة البطارية، 1 درجة الحرارة المحيطة)، 7 ديسيلتر (SPD، 6 ديسيلتر مشترك) |
|
|
إخراج التنبيه |
6 الاتصال الجاف |
||
|
منافذ الاتصالات |
RS485، سنمب |
||
|
وضع العرض |
شاشات الكريستال السائل |
||
|
بيئة |
درجة حرارة التشغيل |
-40 درجة مئوية ~ +65 درجة مئوية |
|
|
درجة حرارة التخزين |
-40 درجة مئوية~+70 درجة مئوية |
||
|
رطوبة التشغيل |
5%~95% (عدم التكثيف) |
||
|
ارتفاع |
0 ~ 3000 م (عندما يكون الارتفاع بين 2000 م و3000 م، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع كل زيادة في الارتفاع 200 م) |
||
رسم بياني
MR483000HG2B-CS
أقصى قدر من الكفاءة> 96%
تخفيض الطاقة من 55 درجة مئوية إلى 75 درجة مئوية
تخفيض طاقة الخرج عند <176VAC
كثافة طاقة عالية
|
ACInput |
إخراج العاصمة |
||
|
جهد الإدخال (الاسمي) |
110 فولت تيار متردد/220 فولت تيار متردد |
الجهد الناتج |
-42 إلى -58 فولت تيار مستمر، التصنيف: -53.5 فولت تيار مستمر |
|
نطاق جهد الإدخال |
85 إلى 290 فولت تيار متردد |
كفاءة الذروة |
>96% |
|
ماكس المدخلات الحالية |
18 أ |
السعة القصوى |
3000 واط |
|
تردد الإدخال |
45 إلى 65 هرتز |
الحد الأقصى لتيار الإخراج |
56.1 أ |
|
عامل الطاقة |
≥0.99 (220VAC @ 20% إلى 100% حمل) |
ثد |
≥5% عند حمل من 50% إلى 100% |
|
التحكم والمراقبة |
بيئة |
||
|
بروتوكول الاتصالات |
يستطيع |
إي إم سي |
EN55032 الفئة ب؛ EN55035؛IEC61000-3-2؛IEC61000-3-3 |
|
قاد |
أخضر عادي؛ إنذار أصفر؛ خطأ أحمر |
أمان |
UL62368-1؛EN62368-1؛IEC62368-1 |
MR484000SG1-GS
لأقصى قدر من الكفاءة> 96.5%
ل تخفيض الطاقة من 45 درجة مئوية إلى 75 درجة مئوية
لخفض طاقة الخرج عند <176VAC
ل كثافة الطاقة العالية
|
ACInput |
إخراج العاصمة |
||
|
جهد الإدخال (الاسمي) |
110 فولت تيار متردد/220 فولت تيار متردد |
الجهد الناتج |
-42 إلى -58 فولت تيار مستمر، التصنيف: -53.5 فولت تيار مستمر |
|
نطاق جهد الإدخال |
85 إلى 290 فولت تيار متردد |
كفاءة الذروة |
>96.5% |
|
ماكس المدخلات الحالية |
26 أ |
السعة القصوى |
4350 واط |
|
تردد الإدخال |
45 إلى 65 هرتز |
الحد الأقصى لتيار الإخراج |
81.3 أ |
|
عامل الطاقة |
≥0.99 (220VAC @ 20% إلى 100% حمل) |
ثد |
حمل <3% @ ≥50% |
|
التحكم والمراقبة |
بيئة |
||
|
بروتوكول الاتصالات |
يستطيع |
إي إم سي |
EN55032 الفئة ب؛ EN55035؛IEC61000-3-11؛IEC61000-3-12 |
|
قاد |
أخضر عادي؛ إنذار أصفر؛ خطأ أحمر |
أمان |
UL62368-1؛EN62368-1؛IEC62368-1 |
وحدة تحكم MC2600
مقدمة
MC2600 هو الجيل الجديد من وحدة التحكم بالطاقة DC التي طورتها شركة Megmeet. تعتمد وحدة التحكم AR 32-bit cortex-M4CPU كمعالج أساسي. يوفر Mc2600 العديد من الميزات والوظائف، وواجهة أكثر قوة، وسهلة الاستخدام، وسهلة الاستخدام، ووظيفة إدارة الطاقة hvbrid القوية بما في ذلك إدارة الديزل، وبطاريات VRLA وبطاريات أيون الإيثيوم ووحدات الطاقة الشمسية.
الميزات الرئيسية
اختبار البطارية التلقائي بما في ذلك الاختبار المجدول المتقدم والاختبار الثابت والاختبار القصير
تقليل وقت التثبيت باستخدام ميزة تحميل ملف التكوين
انخفاض تكلفة التشغيل بسبب وظيفة الاستعداد لتوفير الطاقة للمقوم
يدير من 1 إلى 40 مقومًا
قياس
24 × قراءات تناظرية و9 × رقمية بما في ذلك: جهد النظام، تيار الحمل، تيار البطارية، درجة حرارة البطارية، 8*Dl، 8*D0، إلخ
تواصل
يتواصل جهاز التحكم مع الكمبيوتر المضيف في وضعين: Rs485 وإيثرنت (WEB أو SNMP). يتوفر إعداد وتحرير معلمات التشغيل وتنزيل سجلات البيانات وإنذار التاريخ عبر متصفح الويب. يستخدم الاتصال بين وحدة التحكم والمقومات والوحدات الشمسية اتصال CAN.
يدعم بروتوكول SNMP منافذ GET وSET وTRAP 4xRs485 لبطارية BMS أو DG أو جهاز وظيفة التمديد
سجل تاريخ التنبيه
1000 سجل إنذار للحدث، FlFO لتحليل النظام
سجل إحصائيات النظام
1000 سجل لجهد الخرج وقراءات تيار الحمل، و50 سجلًا لقراءات اختبار البطارية التاريخية
شاشات الكريستال السائل والصمام
شاشة عرض LCD مقاس 128 × 32 للوصول إلى الحالة والإنذارات وإعدادات المستخدم؛ تشير مصابيح LED الخضراء/الأصفر/الحمراء إلى حالة التشغيل والإنذارات
إدارة البطارية
تعويم/تعزيز تهمة
اختبار البطارية
تعويض درجة الحرارة
التنبؤ بسعة البطارية
انقطاع الجهد المنخفض / الغطاء
درجة حرارة منخفضة/عالية
انقطاع الاتصال
إدارة البطارية
يدير العديد من مقومات الطاقة الشمسية و/أو وحدات الطاقة الشمسية داخل نظام واحد
معادلة وقت تشغيل المقوم لـ
تحسين مدى الحياة
تحسين عدد النشطين
مقومات لأعلى كفاءة
الإنذارات/الأحداث
إنذار SPD
إنذار الإدخال الرقمي
تحميل إنذار الصمامات
إنذار الوضع اليدوي
عدم التوازن الحالي
إنذار درجة الحرارة المحيطة
تحميل قطع الاتصال
انقطاع التيار المتردد
إنذار منصهر البطارية
تفريغ البطارية
فشل اختبار البطارية
عدم توازن البطارية
فصل البطارية
خطأ في مستشعر درجة حرارة البطارية
إنذار لدرجة حرارة البطارية
الاتصالات BMS فاي
فشل إدخال التيار المتردد المعدل
خطأ المعدل
خطأ في مروحة المعدل
تم تفعيل حماية المقوم
حالة تشغيل/إيقاف المعدل
فشل الاتصال المعدل
وضع توفير الطاقة للنظام
انقطاع وضع توفير الطاقة
فشل اتصال الوحدة الشمسية
خطأ في الوحدة الشمسية
خطأ في مروحة الوحدة الشمسية
تم تفعيل حماية وحدة الطاقة الشمسية
حالة تشغيل/إيقاف وحدة الطاقة الشمسية
فشل إدخال وحدة الطاقة الشمسية
التيار المتردد فوق الجهد وتحت الجهد
تيار مستمر فوق الجهد وتحت الجهد
وحدة تحكم MC2900
مقدمة
Mc2900 هو أحدث جيل من وحدات التحكم بالطاقة DC التي طورتها شركة Megmeet. يعتمد على وحدة المعالجة المركزية ARM Cortex-A8 و256Nflash و512M SRAM ونظام التشغيل linux. يوفر Mc2900 واجهة أكثر قوة وسهلة الاستخدام وسهلة الاستخدام. توفر وحدة التحكم وظيفة إدارة المقوم ووحدة الطاقة الشمسية ووحدة الرياح ووحدة التيار المستمر/التيار المباشر ووحدة HVDC الديزل وبطارية VRLA وبطارية ليثيوم أيون.
الميزات الرئيسية
lpv4 ثابت/DHCP، lpv6 ثابت/DHCP، TCP/IP، UDP، HTTPS، SNMP V1/V2C/V3
شاشة LCD متعددة اللغات وشاشة ويب
ترقية البرامج الثابتة لوحدة التحكم عبر USB/WEB/WIFl/Bluetooth
يدير من 1 إلى 48 مقومًا
قياس
22 × قراءات تناظرية و12 × رقمية بما في ذلك: جهد النظام، تيار الحمل، تيار البطارية، درجة حرارة البطارية، درجة الحرارة المحيطة، الرطوبة المحيطة، 12 * ديسيلتر. 8*افعل.الخ.
تواصل
تتواصل وحدة التحكم مع الكمبيوتر المضيف في وضعين: Rs485 وإيثرنت (TcP/p وUDp وhttps وSNMp). يتوفر إعداد وتحرير معلمات التشغيل وتنزيل سجل التشغيل وسجل الإنذار في متصفح الويب. يستخدم الاتصال بين وحدة التحكم والمقومات والوحدات الشمسية اتصال CAN.
يدعم بروتوكول SNMP منافذ GET وSET وTRAP 4xRS485 للبطارية BMS أو DG أو لوحات وظائف التمديد
سجل تاريخ التنبيه
200000 إنذار تاريخي و 100000 حدث تاريخي
سجل إحصائيات النظام
5000 سجل اختبار للبطارية، 5000 سجل شحن البطارية، 5000 سجل تفريغ البطارية، 5000 سجل تشغيل DG
شاشات الكريستال السائل والصمام
شاشة عرض LCD مقاس 128 × 160 للوصول إلى ظروف التشغيل الحالية وأجهزة الإنذار وإعدادات المستخدم؛ مؤشر LED أخضر/أصفر/أحمر يشير إلى حالة التشغيل والإنذارات
الجمع والإدارة
المعدل ، وحدة الطاقة الشمسية ، وحدة الرياح ، وحدة DC / DC ، وحدة DC / AC ، بيانات وحدة HVDC
مجموعة بيانات حزمة بطارية الليثيوم نارادا وشوتو
بطارية ليثيوم لأي بروتوكول modbus/YDT-1363 يعتمد على واجهة RS485 أو CAN
الحصول على بيانات فحص بطارية جيانغسو ياو
عداد التيار المتردد الذكي أو جمع بيانات لوحة قياس التيار المتردد ذاتية التطوير
جمع بيانات عداد التيار المستمر الذكي جمع وإدارة بيانات DG الذكية
جمع وإدارة بيانات ATS الذكية جمع وإدارة بيانات المناخ جمع وإدارة بيانات CB الذكية
حساب الطاقة
إدارة البطارية
إدارة التمهيد والتعويم
تهمة إدارة الحد الحالي
تعويض درجة الحرارة
لفد
اختبار البطارية
حساب قدرة الجهد المتوسط
قطع الذروة
إدارة بطارية الليثيوم
قم بالتبديل وفقًا لسعة البطارية
التبديل وفقا لجهد البطارية
اختبار دي جي
حساب الوقود المتبقي
إدارة أولويات مدخلات الطاقة
إدارة توفير الطاقة المعدل
دوران المعدل
الإنذارات/الأحداث
إنذار SPD
إنذار الإدخال الرقمي
تحميل إنذار الصمامات
إنذار الوضع اليدوي
عدم التوازن الحالي
إنذار درجة الحرارة المحيطة
تحميل قطع الاتصال
انقطاع التيار المتردد
إنذار منصهر البطارية
تفريغ البطارية
فشل اختبار البطارية
عدم توازن البطارية
فصل البطارية
خطأ في مستشعر درجة حرارة البطارية
إنذار لدرجة حرارة البطارية
فشل اتصال BMS
فشل إدخال التيار المتردد المعدل
خطأ المعدل
خطأ في مروحة المعدل
تم تفعيل حماية المقوم
حالة تشغيل/إيقاف المعدل
فشل الاتصال المعدل
وضع توفير الطاقة للنظام
انقطاع وضع توفير الطاقة
فشل اتصال الوحدة الشمسية
خطأ في الوحدة الشمسية
خطأ في مروحة الوحدة الشمسية
تم تفعيل حماية وحدة الطاقة الشمسية
حالة تشغيل/إيقاف وحدة الطاقة الشمسية
فشل إدخال وحدة الطاقة الشمسية
التيار المتردد فوق الجهد وتحت الجهد
تيار مستمر فوق الجهد وتحت الجهد
