MR484000SG1 4000 واط 75 أمبير وحدة طاقة اتصالات عالية الكفاءة بكفاءة 96 بالمئة نطاق إدخال واسع 85-300 فولت تيار متردد قابلة للتبديل السريع
تفاصيل المنتج
وحدة طاقة اتصالات 4000 واط
,مزود طاقة عالي الكفاءة 75 أمبير
,وحدة طاقة الاتصالات المبدلة بالحر

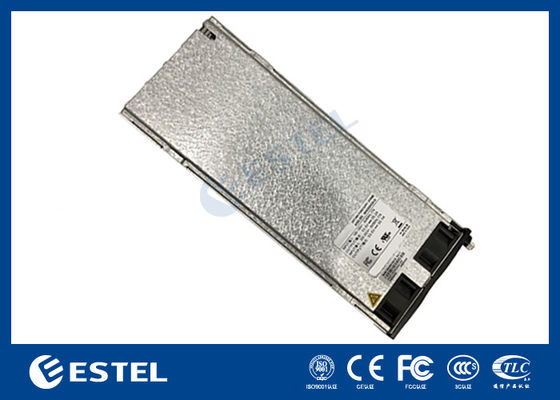

MR484000SG1 4000 واط 75A وحدة طاقة اتصالات عالية الكفاءة 96 بالمائة كفاءة واسعة المدخلات 85 300VAC قابلة للتبديل السريع
1. المواصفات الكهربائية
1.1 خصائص الإدخال
| وضع الإدخال | مرحلة واحدة مدخلات سلكين |
| جهد الإدخال | 85 فولت إلى 300 فولت |
| تصنيف جهد الإدخال | 110 فولت/220 فولت |
| المدخلات الاسمية | 100 فولت إلى 120 فولت، 200 فولت إلى 240 فولت |
| نطاق التردد | 45 هرتز-66 هرتز |
| الحد الأقصى لتيار الإدخال | ≥24 أ |
| التيار المتصاعد | تلبية المعايير: ETSI300132-3 |
| كفاءة | ≥96.6%@قيمة الذروة |
| عامل القوة | ≥0.99@220Vac 20-100% تحميل |
| تيار الإدخال هو THD |
تحميل <3% عند ≥50% تحميل <8% عند ≥20% |
| تسرب الحالي | <3.5mA@264Vac |
| القوة المقدرة |
تصنيف 4000 واط @ 176ac (176Vac～300Vac الناتج الزائد؛ 176Vac～85Vac تخفيض خطي إلى 1600W، محدد كمنحنى حد طاقة الإدخال) |
| أدخل التأمين | L/N سلك الصمامات30A |
| الحد الأقصى لجهد الإدخال | 320 فولت تيار متردد (يجب ألا يكون مصدر الطاقة تالفًا) |
| قم بإيقاف تشغيل وقت الاحتفاظ | 10 مللي ثانية |
ملاحظة: 1. الحد الأدنى لجهد التشغيل أقل من 95VAC.
1.2 خصائص الإخراج
1.2.1 جهد الخرج والتعديل الحالي معدل
| الجهد الناتج | +53.5 فولت تيار مستمر |
| قيمة إعداد الجهد الناتج | +53.5±0.1 فولت تيار مستمر |
| نطاق قابل للتعديل من الجهد الناتج | +42 فولت تيار مستمر ~ +58 فولت تيار مستمر |
| درجة عدم التوازن في التدفق الموحد | ± ± 3% |
| تأثير المصدر | ±0.1% |
| تأثير الحمل | ±0.5% |
| دقة التدفق المستمر | ± ± 0.8A |
| دقة تنظيم الجهد | ±0.6% |
| الحد الأدنى الحالي | 0أ |
| التصنيف الحالي | 75 أ |
| الذروة الحالية | 81.3 أ |
| معامل درجة الحرارة (1/°C) | ± ± 0.02% |
| استهلاك الطاقة في وضع الاستعداد | ≥5 واط |
| الحد الأقصى للحمل بالسعة | 4000 فائق التوهج |
| الحد الأقصى لعدد الموازي | 31 |
ملحوظة: تنظيم تيار الخرج وانقطاع الاتصال لوحدة المقوم هما كما يلي:
1) يمكن تعديل تيار الإخراج لوحدة المعدل وفقًا للأمر الحالي. نطاق التعديل هو 1A ~ 81.3A.
2) إذا انقطع الاتصال بين وحدة المقوم ووحدة المراقبة لأكثر من دقيقة واحدة، فسيعود خرج وحدة المقوم تلقائيًا إلى 53.5 فولت وحالة
تدفق غير محدود.
1.2.2 الإخراج تموج و ضوضاء
| تموج و الضوضاء (الذروة الذروة) |
| ≥200mVp-p |
ملحوظة: 1) اختبار التموج والضوضاء: تم ضبط عرض نطاق التموج والضوضاء عند 20 ميجاهرتز.
1.2.3 ديناميكية الإخراج إجابة
|
الجهد تجاوز |
القفز المنحدر | ال تغيير الحمل | وقت التعافي |
|
+53.5 فولت ± 5% |
0.1 أمبير/الولايات المتحدة |
25%-50% 50%-75% |
≥200us (±0.6%) |
| +58 فولت | 0.1 أمبير/الولايات المتحدة | 0%-100% |
/(لا يتم تشغيله الجهد الزائد حماية ) |
ملاحظة: تحميل دورة القفز 4 مللي ثانية.
1.2.4 تجاوز الإخراج
| الجهد الناتج | تجاوز الجهد | |
| التمهيد | لتحويل هو - هي عن | |
| +53.5 فولت | ≥1% | ≥1% |
ملاحظة: نطاق التحميل أثناء الاختبار: من الحد الأدنى إلى الحد الأقصى.
1.2.5 وقت تأخير إخراج بدء التشغيل
| الجهد الناتج | 220 فولت تيار متردد@25درجه مئوية |
| +53.5 فولت | 3S~8S |
ملحوظة: وقت تأخير بدء التشغيل هو الوقت من تشغيل التيار المتردد إلى جهد الخرج إلى 42 فولت تيار مستمر.
1.2.6 تحويل الطاقة
| جهد الإدخال | الإخراج قوة |
| 200 فولت ~ 290 فولت تيار متردد | 4350 واط |
| 176 فولت تيار متردد ~ 200 فولت تيار متردد | الانحدار الخطي |
| 176 فولت | 4000 واط |
| 85 فولت ～ 176 فولت تيار متردد | الانحدار الخطي |
| 85 فولت | 1600 واط |
ما ورد أعلاه هو منحنى يحد من الحد الأقصى لطاقة الخرج وفقًا لجهد الإدخال؛ كلها قيم الحد النظري، والحد الفعلي سيكون له انحراف معين بسبب دقة جهد الإدخال (± 2 فولت)، ودقة جهد الخرج (± 0.6%) ودقة تيار الإخراج (0.8 أمبير)؛ خطأ الجهد لنقطة تحويل الطاقة هو <±2V.
1.2.7 خاصية الإخراج
ملاحظات: ما ورد أعلاه هو قيم الحد النظري، وسيكون للحد الفعلي انحراف معين بسبب الدقة الحالية (الخطأ الحالي <±0.8A).
1.2.7 وقت تأخير إخراج بدء التشغيل
| الجهد الناتج | 220 فولت تيار متردد@25درجه مئوية |
| +53.5 فولت | 3S~8S |
ملحوظة: وقت تأخير بدء التشغيل هو الوقت من تشغيل طاقة التيار المتردد إلى جهد الخرج إلى 42
1.2.8 منحنى انخفاض درجة الحرارة الزائدة
|
ال درجة حرارة |
ملحوظة |
| ≥45 درجة مئوية | مع الإخراج |
| 45 درجة مئوية ~ 75 درجة مئوية | الانحدار الخطي |
| > 75 درجة مئوية | إيقاف التشغيل، بعد إيقاف التشغيل منذ انتعاش عودة درجة الحرارة > |
ملحوظة:
الإدخال أكبر من 200 فولت تيار متردد، والإخراج 53.5 ~ 58 فولت يعتمد على طاقة الحد الأعلى، والإخراج 42 ~ 53.5 فولت يعتمد على الخصائص الخارجية ونسبة حد الطاقة؛
الإدخال أقل من 200Vac، والإخراج 53.5~58V محدود بما يتناسب مع حد طاقة الإدخال؛ يقتصر الإخراج 42 ~ 53.5V بما يتناسب مع الخصائص الخارجية وحد طاقة الإدخال.
ما ورد أعلاه هو قيم الحد النظري، وسيكون للحد الفعلي انحراف معين بسبب دقة درجة الحرارة المحيطة (±2°)، ودقة جهد الإدخال (±2V)، ودقة جهد الخرج (±0.6%) ودقة تيار الخرج (0.8A)؛ خطأ درجة الحرارة المحيطة للنقطة المقدرة أقل من ±2 درجة مئوية.
1.2.9 الجهد الضوضاء
| الجهد الضوضاء | الحد الأقصى | ملحوظة |
| الهاتف يزن الجهد الضوضاء | ≥2mV | |
| النطاق العريض الضوضاء الجهد | ≥50 مللي فولت | 3.4 ~ 150 كيلو هرتز |
| ≥20 مللي فولت | 150 ~ 30000 كيلو هرتز | |
| الجهد الضوضاء المنفصلة | ≥5mV | 3.4 ~ 150 كيلو هرتز |
| ≥3mV | 150 ~ 200 كيلو هرتز | |
| ≥2mV | 200 ~ 500 كيلو هرتز | |
| ≥1mV | 500 ~ 30000 كيلو هرتز |
1.3 وظيفة الحماية
1.3.1 دائرة قصر الإخراجهو - هي حماية
| الجهد الناتج | ملحوظة |
| +53.5 فولت | يمكن استعادة الدائرة القصيرة طويلة الأمد تلقائيًا بعد اختفاء الدائرة القصيرة |
1.3.2 الجهد الزائد الناتج حماية
يمكن تقسيم الحماية من الجهد الزائد إلى حماية من الجهد الزائد الداخلي والخارجي. نطاق خطأ الجهد الزائد الداخلي هو 58.5VDC ~ 60.5VDC، والذي يمكن ضبطه عن طريق المراقبة. في حالة الفشل، يتم قفل الوحدة. إذا كان الجهد الخارجي أكبر من 63VDC ويستمر لأكثر من 500 مللي ثانية، فسيتم قفل الوحدة. بعد الدخول في حالة حماية آلة القفل، من الضروري فصل طاقة التيار المتردد أولاً، ثم تشغيلها مرة أخرى، حتى تتمكن الطاقة من العمل مرة أخرى.
1.3.3 الإخراج تحذير انخفاض الجهد
النطاق هو 37VDC ~ 39VDC. عندما تكون أقل من قيمة إنذار انخفاض الجهد، سيتم إخراجها بشكل طبيعي والإبلاغ عن إنذار.
1.3.4 مدخلات الجهد الزائد المواليةtection
| جهد الإدخال | ملحوظة |
| 310 ± 10 فولت تيار متردد | إيقاف الإخراج، يمكن استعادة الجهد بعد وضعها الطبيعي |
| عودة نقطة الاسترداد> 10 فولت |
ملحوظة: يجب اختبار حماية الجهد الزائد للمدخل عند حمل مقنن 75 أمبير.
1.3.5 مدخل انخفاض الجهد حماية
| جهد الإدخال | ملحوظة |
| 80 ± 5 فولت تيار متردد | إيقاف الإخراج، يمكن استعادة الجهد بعد وضعها الطبيعي |
| 80Vac-95Vac | استرداد الإخراج، عودة نقطة استرداد الإخراج>؛ 5V |
1.3.6 ارتفاع درجة الحرارةحماية
| درجة حرارة | ملحوظة |
| ≥45 درجة مئوية | يمكن للوحدة إخراج الحد الأقصى من طاقة الإخراج دون حماية من درجة الحرارة الزائدة، وتعمل الوحدة بشكل طبيعي |
| 45 درجة مئوية ~ 75 درجة مئوية | يتم تخفيض قوة الوحدة خطيًا إلى 2000 واط |
| > 75 درجة مئوية | إيقاف التشغيل، اختلاف درجة حرارة الاسترداد الذاتي بعد إيقاف التشغيل> 10 درجة مئوية |
1.4 وظيفة الاتصال بين المعدل الوحدة النمطية و يراقب وحدة
يتم اعتماد وضع اتصال حافلة CAN بين وحدة المعدل ووحدة المراقبة، والتي تدعم ترقية إصدار البرنامج عن بعد، ويمكن تعيين عنوان الوحدة من خلال لوحة العنوان.
بعد انقطاع الاتصال بين وحدة المقوم والمراقبة لمدة دقيقة واحدة، تبدأ وحدة المقوم في العمل ويعود جهد الخرج وقيم الحد الحالي إلى القيم الافتراضية.
يجب تصميم واجهة CAN في وحدة المقوم بشكل منفصل. مصدر الطاقة لـ CAN هو + 5VDC، والذي يتم توفيره داخل وحدة المقوم.
معلومات المراقبة الرئيسية لوحدة المعدل هي كما يلي:
1) وظيفة تنظيم الجهد والتنظيم الحالي: لتلبية متطلبات الشحن العائمة للبطارية وتلبية متطلبات تنظيم الجهد؛
2) التحكم في آلة التبديل وحدة واحدة.
3) ردود فعل معلومات الحماية والإنذار:
خطأ المنفعة: خطأ المنفعة (إدخال التيار المتردد فوق الجهد) ؛
حماية الوحدة: تحذير من درجة الحرارة؛
فشل الوحدة: لا يوجد خرج ناتج عن إيقاف تشغيل الجهد الزائد، أو فشل المروحة، أو إيقاف تشغيل درجة الحرارة الزائدة أو أسباب داخلية أخرى للوحدة؛
(الوحدة في حالة السبات وإيقاف التشغيل، ولا يتم الإبلاغ عن انقطاع التيار الكهربائي إلى خطأ الوحدة).
1.5 قاد
تم تثبيت مؤشر LED الخاص بمصدر الطاقة على جانب لوحة الطاقة. تظهر حالة الإخراج في الجدول أدناه.
| علامة إلزامية | ضوء المؤشر | طبيعي | غير طبيعي | سبب غير طبيعي |
| مؤشر تشغيل الطاقة | لون | ولاية | ولاية | انقطاع التيار الكهربائي (لا يوجد مدخل تيار متردد، مدخل تيار متردد أكثر من الجهد)، الوحدة لا يوجد مخرج. |
| ضوء تحذير | أخضر | ساطع | تدمير | تحذير من درجة الحرارة (تتجاوز درجة الحرارة المحيطة 65 درجة مئوية ~ إيقاف درجة الحرارة الزائدة). إيقاف تشغيل السكون (الوحدة تضيء فقط ضوء مؤشر الإنذار، ولا تقوم الوحدة بالإبلاغ عن الإنذار). انقطاع الاتصال (وميض الضوء التحذيري). تحذير من الجهد الزائد للمدخل، (جهد الإدخال أكثر من 290 فولت تيار متردد ~ حماية من الجهد الزائد). |
| ضوء الفشل | هوانغ | تدمير | ساطع | الجهد الزائد للمدخل، الجهد المنخفض للإدخال، الجهد الزائد للإخراج، الجهد الزائد للحافلة، الجهد المنخفض للحافلة، فشل المروحة، درجة الحرارة الزائدة البيئية، خطأ في نوع جهد الإدخال، أخذ عينات درجة الحرارة البيئية شذوذ NTC، جهد الإدخال العالي للغاية. |
2. العزل أداءمانس
2.1 العزل مقاومة
| الإدخال إلى الإخراج |
اختبار الجهد 500VDC، ومقاومة العزل ≥2M (الضغط الجوي الطبيعي، درجة حرارة الغرفة، الرطوبة النسبية < 90%، عدم التكثيف) |
| الدخول إلى المنطقة المحمية | |
| الإخراج إلى المنطقة المحمية |
2.2 مقاومة ل الجهد العالي
| الإدخال إلى الإخراج | جهد التيار المستمر 4240VDC1 دقيقة ≥1mA |
|
الإدخال إلى منطقة محمية |
جهد تيار مستمر 2120VDC 1 دقيقة ≥1mA |
|
الإخراج إلى منطقة محمية |
جهد تيار مستمر مكافئ 710VDC 1 دقيقة ≥1mA |
ملحوظة: إذا كانت الدائرة تحتوي على جهاز حماية من الصواعق، فيجب إجراء اختبار الجهد بعد فتح أنبوب الفجوة الكهربائية، ويجب أن تكون خطوط الإدخال قصيرة متصلة (L&N) معًا، ويجب أن تكون جميع خطوط الإخراج متصلة ببعضها البعض.
3. معايير السلامة
تتوافق سلامة مصدر الطاقة مع المعايير التالية:
GB4943
إيك/EN60950 إيك/EN62368-1
شهادة سلامة إمدادات الطاقة:
شهادة CE (متطلبات توجيه LVD وEMC)
-
