وحدة الإشراف الميداني لـ FSU لـ بروتوكول جمع البيانات ومعالجة الإشارات والاتصالات في نظام الطاقة للاتصالات في المحطة الأساسية
تفاصيل المنتج
نظام الطاقة للاتصالات FSU
,وحدة الإشراف الميداني لـ FSU
,وحدة الإشراف الميداني للاتصالات FSU
وحدة مراقبة الميدان مع جمع البيانات ودعم المعالجة البروتوكولات الذكية والاتصالات لنظام الطاقة للاتصالات من محطات القاعدة
1) مقدمة:

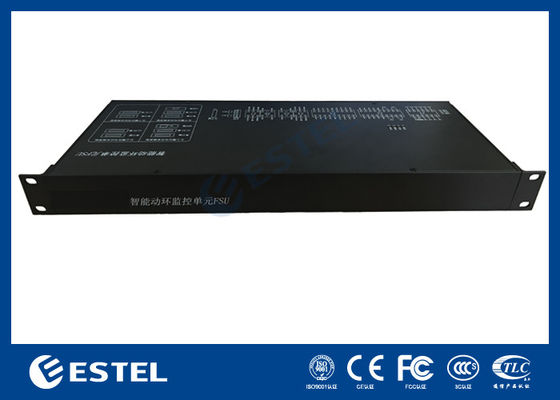

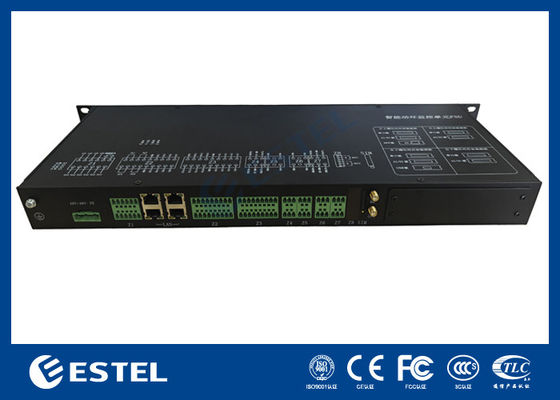

PM5000TT هي وحدة مراقبة ميدانية (FSU) مصممة حديثًا لمحطة الاتصالات وخزانات الطاقة المتكاملة في الهواء الطلق ، وهي مصممة مع وحدة لاسلكية 4G مدمجة.
يستخدم للحصول على مختلف معايير بيئة الميدان، ومعايير تشغيل معدات الطاقة، وأنواع مختلفة من إشارات إنذار قيمة المفتاح،لتحقيق وظائف جمع البيانات وتخزينها، التحكم في الإخراجات، الاتصالات عن بعد، الخ
2) المعلمات التقنية:
| البنود | المعلم | الوصف |
| مدخلات AI/DI | 8 |
إدخال من 0-5 فولت من الجهاز التناظري أو الرقمي؛ دقة الاكتساب التناظري: 0.5% دقة اكتساب DI: 100٪ |
| إدخال الدليل | 16 | دقة الاكتساب: 100% |
| DO الناتج | 4 | 1A/30V، DO الدقة: 100٪ |
| الواجهة الذكية (واجهة الجنوب) | 8 |
أربعة منافذ متسلسلة قابلة للتكوين R232/485؛ 4 منافذ RS485 متسلسلة؛ 1200-19200bps؛ |
| RJ-45 | 4 |
منافذ إثنر 10M/100M؛ أيه إي إي 802.3 10/100 Base-T؛ |
| 4G (الواجهة الشمالية) | 1 | وحدة 4G مضمنة لمعايير متعددة |
| مخرج 12 فولت متزامن | 6 |
12VDC±10٪، التيار > 2A؛ الطاقة > 15W إمدادات الطاقة للمستشعر |
| فلاش | 4G | تخزين البيانات التاريخية على مدى 3 أشهر |
| مصباح LED | 4 | طاقة، تشغيل، شبكة، إنذار |
| إمدادات الطاقة | -36 إلى -72VDC | مضاد للإنعكاس |
| الأبعاد والتركيب | 1U، 180mm | 19 بوصة 1U شاسية رف |
| درجة حرارة العملية | -20 إلى 60 درجة مئوية | |
| العملية الرطوبة | 95% | |
| بوابة الطاقة البرق | الوضع المشترك: 5KA؛ الوضع المختلف: 5KA | |
| إشارة الميناء البرق | الوضع المشترك: 3KA؛ وضع الفرق: 2KA | |
| مستوى الحماية | IP20 | |
| استهلاك الطاقة | 25 واط | |
| MTBF | >100000 ساعة | |
| كلب مراقبة | كلب مراقبة الأجهزة |
3) مراقبة ومراقبة حالة البيئة
- درجة الحرارة والرطوبة - عن طريق مستشعر T&H
- حالة الدخان - عبر جهاز استشعار الدخان
- الكشف عن الحركة - عن طريق الأشعة تحت الحمراء وميكروويف مستشعر سلبي مزدوج
- حالة تسجيل المياه - عن طريق جهاز استشعار المياه
- لقطة الفيديو والتخزين - عن طريق كاميرا IP
- التحكم عن بعد في الإضاءة - عن طريق جهاز التحكم في الإضاءة
- التحكم عن بعد بالدخول - عن طريق مراقب الحراس
4) واجهة المستخدم:
توفر هذه المعدات واجهة سهلة الاستخدام، مما يوفر سهولة الوصول إلى وعرض جميع المعلمات المراقبة من نظام المستخدم.يمكن للمستخدم أن يدرك فحص نقرة واحدة من حالة كل موقع.

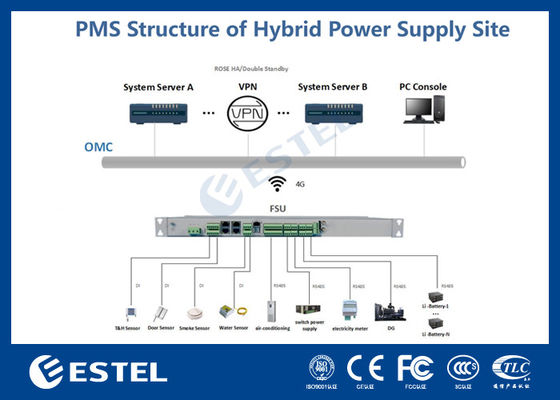

5) طوبولوجيا الشبكة:
هذه المعدات تدعم اتصال مصادر إمدادات الطاقة المتعددة، بما في ذلك الطاقة الرئيسية، الطاقة الشمسية ومولد الديزل.يدرك المراقبة والتحكم في جميع أنحاء بيئات الميدان وحالة إمدادات الطاقة، بما في ذلك معايير درجة الحرارة والرطوبة، الوصول إلى الباب، الدخان، غمر المياه، مكيف الهواء، طاقة المفتاح، العداد الكهربائي، حالة مولد الديزل، حالة شحن البطارية.أدناه هي الطوبولوجيا الرئيسية من اتصاله في نظام المستخدم:
-
