تفاصيل المنتج:
شروط الدفع والشحن:
|
| النموذج: | QN450-600 | أقصى قدر من الطاقة: | 400-600 واط |
|---|---|---|---|
| كفاءة الوحدة: | 19.90-21.10 | الجهد في PMAX (VMP/V): | 33.89-34.87 |
| التيار في PMAX (IMP/A): | 12.69-13.05 | الخلية الشمسية (النوع/الحجم): | مونو (182 ملم) |
| عدد الخلايا الشمسية: | 156 قطعة (6 * 26) | الأبعاد (مم): | 1909*1134*35 |

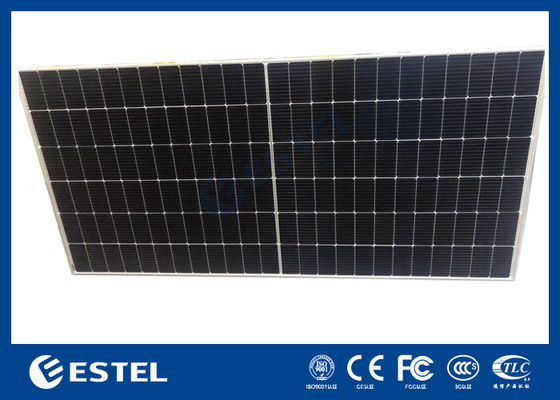

طاقة عالية الناتج مونو نصف قطع وحدات واحدة 450W إلى 600W لوحة شمسية لنظام الطاقة للاتصالات

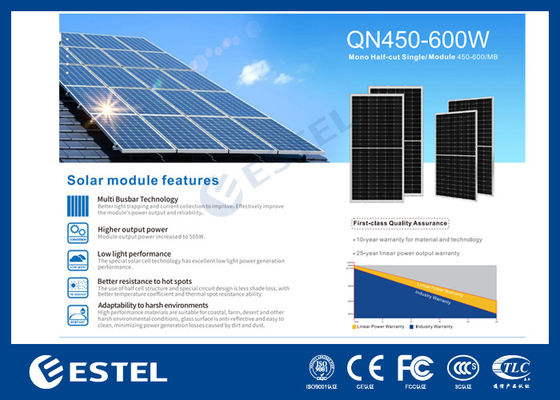

1خصائص اللوحات الشمسية لنظام الطاقة التليفونية:
1) تكنولوجيا الحافلات المتعددة
تحسين احتواء الضوء وتجميع التيار لتحسين، وتحسين بفعالية طاقة الطاقة وموثوقية الوحدة.
2) طاقة إخراج أعلى
لقد زادت قوة خروج الوحدة إلى 505 واط
3) أداء الضوء المنخفض
تكنولوجيا الخلايا الشمسية الخاصة لديها أداء ممتاز لتوليد الطاقة منخفضة الضوء.
4) مقاومة أفضل للمناطق الحارة
استخدام بنية نصف الخلية وتصميم الدائرة الخاصة هو خسارة ظل أقل ، مع معامل درجة حرارة أفضل وقدرة مقاومة النقاط الحرارية.
5) التكيف مع البيئات القاسية
المواد عالية الأداء مناسبة لظروف البيئة الساحلية والمزارع والصحراء وغيرها من الظروف البيئية القاسية ، سطح الزجاج مضاد للإنعكاس وسهل التنظيف ،تقليل خسائر توليد الكهرباء الناجمة عن الأوساخ والغبار.
2المواصفاتمن الألواح الشمسية لنظام الطاقة:
| الخلية الشمسية (النوع/الحجم) | الـ MONO (182ملم) |
| عدد الخلايا الشمسية | 156 قطعة (6 * 26) |
| الأبعاد | 2464*1134*35ملم |
| الوزن | 30.0kg/pc |
| الهيكل | 3.2 الزجاج + فيلم EVA + الظهر |
| الإطار | سبيكة الألومنيوم المضغوطة |
| صندوق التقاطع | IP68، 3 الديود العكسي |
| حجم القطع العرضي للكابل | 4.0mm2، (+) 280mm،/(-) 400mm |
| الحمل الميكانيكي | أمام 5400Pa / خلف 2400Pa |

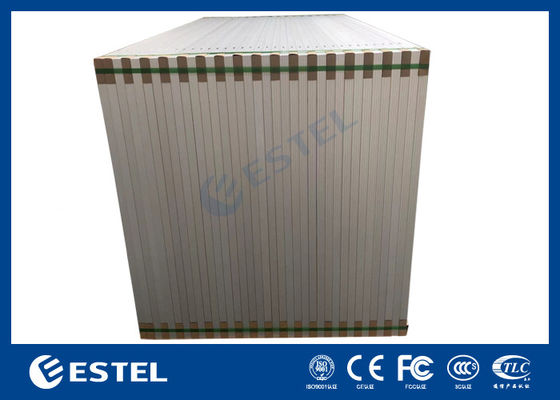

| رقم العبوة | 31 قطعة لكل علبة |
| حجم التعبئة | 3.542سي بي أم/حاوية |
| حاوية المقر | 590 قطعة |
3.المعلمات الكهربائية في STCمن الألواح الشمسية لنظام الطاقة:
| نوع الوحدة | QN580M | QN585M | QN590M | QN595M | QN600M |
| القوة القصوى المسجلة (Pmax/W) | 580 | 585 | 590 | 595 | 600 |
| كفاءة الوحدة (%) | 20.70 | 20.90 | 20.10 | 21.30 | 21.50 |
| الجهد في الدائرة المفتوحة (Voc/V) | 53.50 | 53.65 | 53.80 | 53.95 | 54.10 |
| التيار الدائرة القصيرة (Isc/A) | 13.82 | 13.89 | 13.96 | 14.03 | 14.10 |
| الجهد عند Pmax (Vmp/V) | 44.90 | 45.07 | 45.22 | 45.39 | 45.33 |
| التيار عند Pmax (Imp/A) | 12.92 | 12.98 | 13.05 | 13.11 | 13.18 |
| تحمل الطاقة | 0 إلى +5W | ||||
| معامل درجة الحرارة Isc | +0.046%°C | ||||
| معامل درجة الحرارة من Voc | -0.276%°C | ||||
| معامل درجة الحرارة Pmax | -0.350% درجة مئوية | ||||
| STC | الإشعاع 1000 واط/م3 درجة حرارة الخلية 25 درجة مئوية AM1.5 | ||||
4.المعلمات الكهربائية في NOCTمن الألواح الشمسية لنظام الطاقة:
| نوع الوحدة | QN580M | QN585M | QN590M | QN595M | QN600M |
| القوة القصوى المسجلة (Pmax/W) | 438 | 441 | 445 | 448 | 452 |
| الجهد في الدائرة المفتوحة (Voc/V) | 50.09 | 50.22 | 50.35 | 50.48 | 50.60 |
| التيار الدائرة القصيرة (Isc/A) | 11.03 | 11.08 | 11.12 | 11.17 | 11.22 |
| الجهد عند Pmax (Vmp/V) | 42.03 | 42.17 | 42.39 | 42.51 | 42.73 |
| التيار عند Pmax (Imp/A) | 10.42 | 10.46 | 10.50 | 10.54 | 10.58 |
5.ظروف التشغيلمن الألواح الشمسية لنظام الطاقة:
| درجة حرارة العمل | -40°C إلى +85°C |
| حد أقصى لجهد النظام | 1500VDC |
| الـ NOCT | 45±2°C |
| الأداء المقاوم للنار | الفئة ج |
| الحد الأقصى لسلسلة الفتيل | 25A |
| معامل درجة الحرارة من Voc | -0.276%/K |
| معامل درجة الحرارة Isc | +0.046%/K |

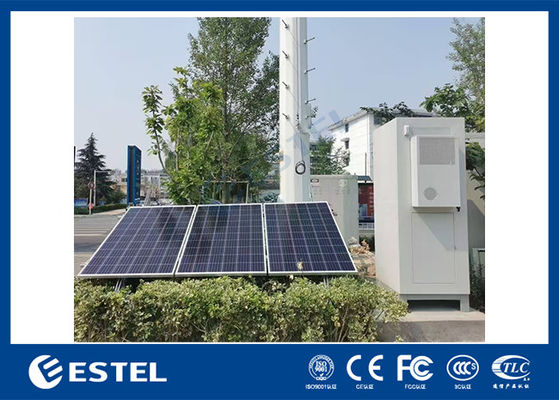

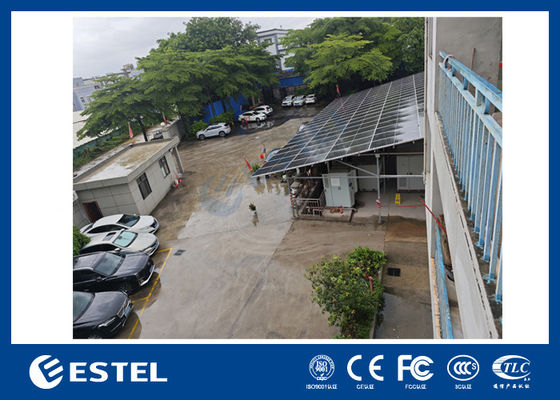

6تطبيقات الألواح الشمسية لنظام الطاقة للاتصالات:
7.شهادات الامتثالمن الألواح الشمسية لنظام الطاقة:
الـ IEC 61215 / IEC 61701 / IEC 61730
إيزو 9001:2015
إيزو 45001:2018
إيزو 14001:2015
