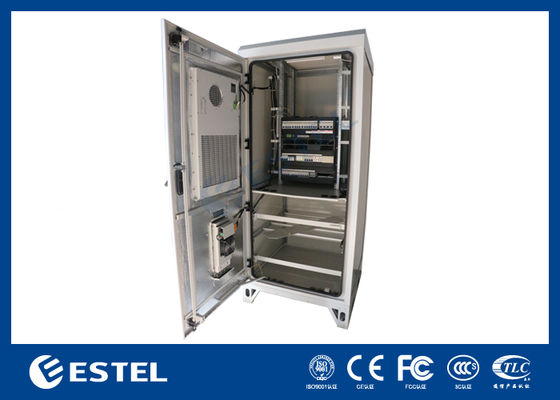

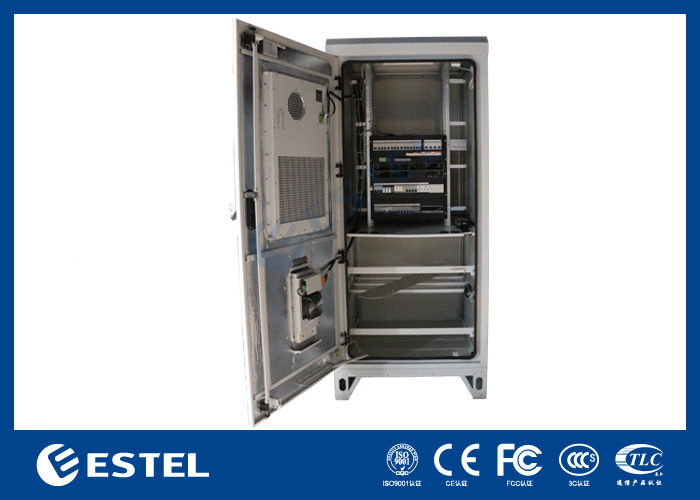

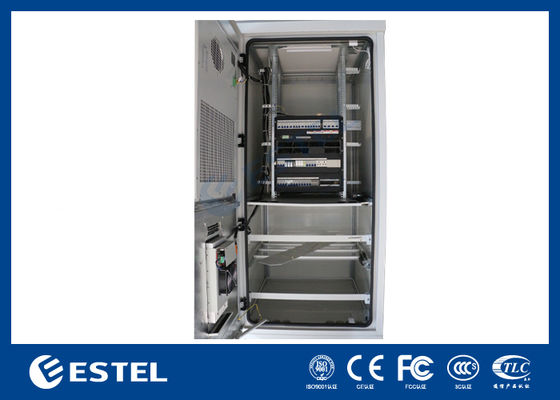

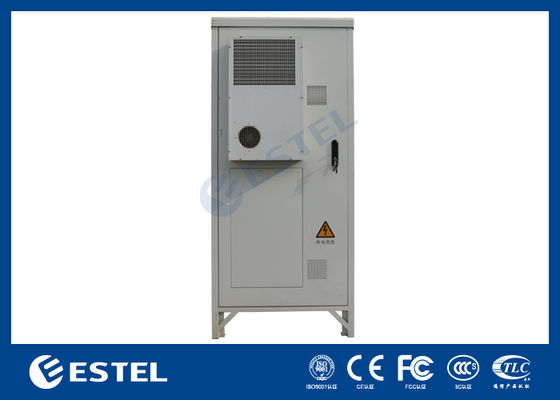

خزانة اتصالات خارجية 22U IP65 مع ميزات مقاومة للسرقة والعوامل الجوية
تفاصيل المنتج
خزانة الاتصالات الخارجية لمكافحة السرقة
,IP65 خزانة الاتصالات الخارجية
,خزانة اتصالات 22U مقاومة للعوامل الجوية
الميزات التقنية الرئيسية لخزانة الاتصالات الخارجية
1المعلمات التقنية لخزانة الاتصالات الخارجية
|
التكوين |
البند |
المعلم التقني |
|
الحجرة |
النموذج |
ET7565200C-22U |
|
مستوى الحماية |
IP65 |
|
|
البعد الخارجي |
H2000mm × W750mm × D650mm (دعم التخصيص) |
|
|
الفضاء الداخلي |
هيكل المقصورة المزدوجة، المقصورة العليا 19 بوصة 22U، المقصورة السفلية مع طبقتين من لوحات البطارية |
|
|
المواد |
الفولاذ المجلفن ؛ سمك الخزانة: 1.2mm ؛ جدار واحد ؛ سمك جزء المحامل: 2.0mm |
|
|
العزل |
جدار واحد 20mm PEF ((السمك اختيار) |
|
|
طلاء |
طلاء مسحوق البوليستر |
|
|
اللون |
RAL7035 |
|
|
قفل |
قفل ثلاثي النقطة |
|
|
المفصل |
المفصل المدمج |
|
|
خيارات التثبيت |
أرضية مثبتة، سقف مثبت |
|
|
توجيه الكابلات |
في أسفل الخزانة، المدخل/المخرج إلى أسفل |
|
|
الصيانة |
الصيانة الأمامية |
|
|
التبريد |
مكيف الهواء المتردد، 3000W، 48VDC، RS485 |
|
|
مكيف الهواء TEC، 200W، 48VDC |
||
|
نظام الطاقة |
(1) الارتفاع: 12U (2) مدخل التيار المتردد: المرحلة الثالثة: 200-240 Vac/346-415 Vac مرحلة واحدة: 200-240 فاك (3) مفك الدوائر الدخلية: 63A / 3P الحماية من البرق عند الدخول: الفئة ج (20KA/40KA) (3) وحدات مُستقيمات 4kW*8؛ (4) جهاز التحكم MC2600 (5) بطارية MCB 4 * 125A / 2P. (6) الحمل: LLVD: 2*80A/1P+8*63A/1P BLVD: 1*63A/1P+14*32A/1P+2*16A/1P |
|
|
مراقبة بيئة الطاقة |
(1) مراقبة بيئة الطاقة: PM5000 × 1 جهاز استشعار مغناطيسي للباب: HO-03 × 1 الفيضانات: S3-WDT-P × 1 جهاز استشعار الدخان: JTY-GD-CA2001L × 1 جهاز استشعار درجة الحرارة والرطوبة: PM5000TT-TEMP × 1 جهاز استشعار مستوى الزيت: KNMY-268 × 1 (2) مراقبة بيئة الطاقة لتكون مثبتة على 19 بوصة عمود، الصيانة الأمامية |
|
|
بطارية |
بطارية الليثيوم 48VDC 100AH*4 |
|
|
مروحة |
تحكم درجة الحرارة DC48V+ |
|
|
مصباح |
48VDC LED |
|
|
غيرها |
مربع المزيج، كابلات |
|
|
البيئة |
درجة حرارة العمل |
-40°C~+55°C (+إشعاع الشمس) |
|
درجة حرارة التخزين |
-40°C~+70°C |
|
|
رطوبة العمل |
5%~95% ((بدون تكثيف) |
|
|
ارتفاع العمل |
0~4000 م |
|
2.خزانة الاتصالات الخارجيةالرسم البياني للأبعاد
-
