تفاصيل المنتج:
شروط الدفع والشحن:
|
| الحجم والمواصفات: | L*W*H 484*250*44mm | وضع تثبيت الكابل: | الظهر مدخلات مزدوجة |
|---|---|---|---|
| نظام المقبس والرقم: | IEC320 C19 (2) ؛ IEC320 C13 (8) | خط الاتصال الداخلي: | 16awg ، 14awg ، عصا النحاس |
| وضع إدخال إمداد الطاقة: | C20 Socket | لون الصدف: | أسود |
| مسافة مركز ثقب ثابت: | 465 ملم | وضع تثبيت المنتج: | تثبيت قوسين |
| إبراز: | وحدة توزيع الطاقة في الخزانة مع مفتاح 2x16A,وحدة توزيع الطاقة في الخزانة مع مفتاح ومدخل مزدوج,وحدة توزيع الطاقة في الخزانة مع مفتاح KN-1,Dual-Input Switched Rack PDU,KN-1 Switched Rack PDU |
||

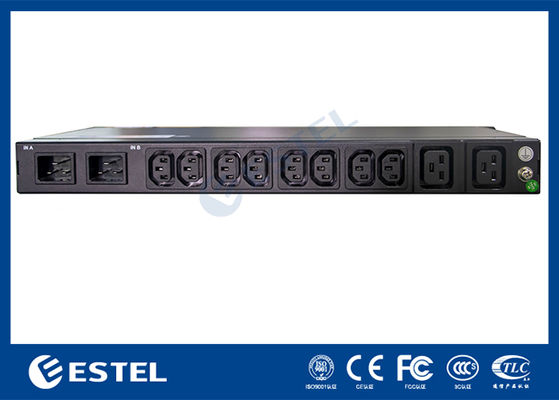

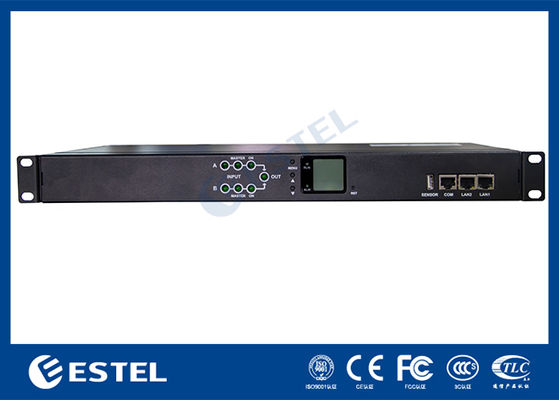

وحدة توزيع الطاقة المتداولة على الرف 200-240VAC 2x16A مزدوجة المدخلات
1. وحدة توزيع الطاقة المواصفات المنتجة وصف المعلمات:
| اسم العميل | لا. | وصف لبارامترات مواصفات المنتج | ||
| اسم المنتج | مفتاح الطاقة | 1 | نظام المقابس ورقمها | IEC320 C19 (2) ؛ IEC320 C13 ((8) |
| مواصفات المنتج ونموذجه | 1h16QPTKN1D1-8E2G | 2 | خط الاتصال الداخلي | 16AWG، 14AWG، عصا النحاس |
| رمز المنتج | 3 | وضع مدخل مصدر الطاقة | مآخذ C20 | |
| كمية المنتج | 4 | نظام سدادات الكابلات | / | |
| RoHS | نعم | 5 | مواصفات الكابلات | / |
| رمز منتج العميل | / | 6 | وضع تركيب الكابلات | مدخل مزدوج للخلف |
| مواصفات منتج العميل ونموذجه | 7 |
تثبيت الكابلات |
/ | |
| 8 | لون القشرة | أسود | ||
| وصف خاص للمنتج | جهاز تحكم قابل للإزالة | 9 | الحجم والمواصفات ((L*W*H) | 484*250*44ملم |
| 10 | مسافة مركزية ثابتة للثقب | 465ملم | ||
| 11 | طول غلاف سبيكة الألومنيوم | / | ||
| 12 | وضع تثبيت المنتج | تثبيت الدعامات | ||
| 13 | اتجاه تثبيت الدعامة | الشكل الأفقي | ||
| ملحقات المصنع | 4 أجزاء لكل خرطوشة ومحار M6 | 14 | وظيفة إشارة التحكم | 1P/16A CB ((منع سوء التشغيل) |
| 15 | وظيفة مراقبة الحماية | KN-1 | ||
| تعريف المنتج | اسم المنتج | مفتاح الطاقة | ||
| مواصفات العملاء والنماذج | 1h16QPTKN1D1-8E2G | |||
| الجهد الاسمي والتيار | 200-240VAC 2 * 16A | |||
| علامة شهادة السلامة | / | |||
| شعار | / | |||
| المصنع | (إستيل) | |||
2تقديم منتجات وحدة توزيع الطاقة:
3جدول مقارنة وظائف وحدات التحكم الذكية:
| الخصائص | الوصف | معايير الأداء | كن الدرجة المتسلسلة | الملاحظات | |
| 1 | |||||
| تشغيل الجهد التغذوي | الجهد المطلوب للعمل الطبيعي للمنتج | AC230V أو AC400V |
√ |
||
| الحد الأقصى لتيار المدخل والخروج | المنتجات يمكن أن تعمل على المدى الطويل الحالية |
16A أو 32A أو 3x16A أو 3x32A |
√ | ||
| تردد الطاقة التشغيلية | الجهد المطلوب للعمل الطبيعي للمنتج | 47 ~ 63 هرتز | √ | ||
| واجهة الوصول | منفذ الشبكة | مراقبة الوصول عبر Ethernet أو LAN | تكييف شبكة 10/100Mb | √ | |
| منفذ الشبكة | مستوى حتى ميناء | مفتاح الشبكة المدمج | الحجز | ||
| منفذ تسلسلي | الوصول من خلال مراقبة المنفذ التسلسلي | واجهة RS485 | √ | ||
| واجهة RS232 (اختر واحدة مع واجهة RS485) | √ | اختيار | |||
| واجهة الطرفية | واجهة جهاز الاستشعار | واجهة RS485 | √ | ||
| طريقة المقابلة |
HTTP/ HTTPS |
الوصول إلى وضع المتصفح | متوافق مع IE و FireFox وغيرها من متصفحات النواة الشائعة ، تدعم SSL | √ | |
| تيلنت | الوصول بسيط سطر الأوامر | / | √ | ||
| SSH | وصول سطر الأوامر المشفر | دعم نسخة SSHv2 | √ | ||
| SNMP | يدعم بروتوكول إدارة الشبكة المشترك البسيط المراقبة المركزية | متوافق مع إصدارات البروتوكول مثل SNMPv1/v2c/v3 | √ | ||
| توافق نظام التشغيل | يدعم أنظمة تشغيل متعددة | محطة المراقبة متوافقة مع أنظمة التشغيل الرئيسية مثل Windows//win7/linux | √ | ||
| التنمية الثانوية | لدمج نظام العملاء | اتفاقية التنمية TELNET، SSH | √ | ||
| RS485 | دعم تخصيص اتفاقية العملاء | √ | |||
| تحديث البرنامج | تحميل برامج الإدارة | تحديثات برامج إدارة الدعم | √ | ||
| التحكم | التحكم في كل مخرج على وإيقاف | كل قدرة انقطاع الخروج 16A 250VAC | |||
| الطاقة صعوداً وهبوطاً بالتسلسل | يمكن تعيين فترة وقت إيقاف التيار التسلسلي 0.5s ، فترة وقت تشغيل التسلسلي 1 ~ 60s لمنع معدات الطاقة من بدء تشغيل معدات التداخل في وقت واحد ، خطوط التلوث ،والخط الكامل للكبح غير يعمل | ||||
| أطفئ الطاقة | بعد إيقاف تشغيل مدخل وحدة التشغيل وإعادة تشغيله، تحافظ حالة كل مفتاح إخراج على حالتها الأصلية. | ||||
| المراقبة | اكتشاف كل حالة مصدر الخروج | يمكن اكتشاف أن الفيوز مقطوعة أو مفتاح الإخراج لا تشغيل وإطفاء بشكل صحيح | |||
| تشغيل جهاز مراقبة |
الدقة: 1 فولت الدقة: ± 1% + 1 كلمة النطاق: 90 ~ 350 فولت |
√ | |||
| مراقبة إجمالي التيار المدخل والمخرج |
القرار: 0.1A الدقة: ± 1% + 1 كلمة نطاق القياس: 0.1 ~ 40A |
√ | |||
| مراقبة كل تيار الخروج |
القرار: 0.1A الدقة: ± 1% + 1 كلمة نطاق القياس: 0.1 ~ 20A |
||||
|
مراقبة كل طاقة كهربائية |
الدقة: 0.1 كيلوواط في الساعة الدقة: المستوى 1 |
||||
| مراقبة كل طاقة نشطة |
الدقة: 1W الدقة: ± 1% + 1 كلمة |
||||
| راقب كل عامل طاقة |
الدقة: 0001 الدقة: ± 1% + 3 كلمات |
||||
| مراقبة الطاقة الكلية |
الدقة: 0.1 كيلوواط في الساعة الدقة: المستوى 1 |
√ | |||
| حالة المفتاح | / | ليس لدي، ولكن اختياري | |||
| مراقبة درجة حرارة البيئة |
الدقة: 1 °C الدقة: ± 1% + 1 كلمة نطاق القياس: -30-100 درجة مئوية |
ليس لدي، ولكن اختياري | |||
| مراقبة الرطوبة البيئية |
القرار: 1% الدقة: ± 1% + 1 كلمة نطاق القياس: 01-99٪ |
ليس لدي، ولكن اختياري | |||
| مراقبة الدخان البيئي | الحد الأقصى الفعال 25m2 | ليس لدي، ولكن اختياري | |||
| مراقبة الفيضانات البيئية | يمكن أن تراقب الندى، وبيئة الغمر بالماء | ليس لدي، ولكن اختياري | |||
| مراقبة الأشعة تحت الحمراء للموظفين البيئيين الذين يدخلون | أقصى مسافة اكتشاف 16 متر | ليس لدي، ولكن اختياري | |||
| مراقبة الأبواب والنوافذ | الحد الأدنى لمسافة فتح 5 ملم فعالة | ليس لدي، ولكن اختياري | |||
| مراقبة فشل الحماية من الصاعقة | لا يؤثر على الاستخدام الطبيعي للمنتج بعد الفشل | ليس لدي، ولكن اختياري | |||
| حد الإنذار | الحد الأقصى للتيار الكلي | تحديد الحدود تلقائيًا | √ | ||
| كل حد لل تيار الخروج | تحديد الحدود تلقائيًا | ||||
| حدود درجة حرارة البيئة | تحديد الحدود تلقائيًا | √ | |||
| حدود الرطوبة البيئية | تحديد الحدود تلقائيًا | √ | |||
| مخرج الإنذار | كل إنذار فيوز |
وضع الإنذار المحلي PS/PN: تفتيش موقع إنذار PDU ، الصوت والضوء الخارجي ، الاتصال الجاف. PN وضع إنذار عن بعد: البريد الإلكتروني، الرسائل القصيرة، SNMP TRAP ، WEB صفحة سريعة، TELNET/SSH سريعة |
|||
| كل إنذار الحد من التيار الخارجي | |||||
| تحذير الحركة الكلية من الإفراط | √ | ||||
| إنذار تجاوز الحرارة | ليس لدي، ولكن اختياري | ||||
| إنذار الحد من الرطوبة | ليس لدي، ولكن اختياري | ||||
| جهاز إنذار الدخان | ليس لدي، ولكن اختياري | ||||
| إنذار الفيضان | ليس لدي، ولكن اختياري | ||||
| الناس تدخل الإنذار | PN وضع إنذار عن بعد: البريد الإلكتروني، الرسائل القصيرة، SNMP TRAP ، WEB صفحة سريعة، TELNET/SSH سريعة | ليس لدي، ولكن اختياري | |||
| إنذار باب / نافذة مفتوح | ليس لدي، ولكن اختياري | ||||
| إنذار مكافحة الزيادة ، إنذار فشل البرق | ليس لدي، ولكن اختياري | ||||
| العرض، التعليمات | مؤشر الإنتاج | مخرج واحد لكل مؤشر | ليس لدي، ولكن اختياري | ||
| شاشة LCD | إظهار الجهد الحالي، إظهار معلومات المنتج، معلومات الإنذار | √ | |||
| عرض الأنابيب الرقمية | إظهار الجهد الحالي، إظهار معلومات المنتج، معلومات الإنذار | ||||
| تشغيل قائمة المفاتيح | معلومات البحث | استعلام عرض معلومات المنتج، معلومات الإنذار، التيار، الخ | √ | ||
| صوت الإنذار / إيقاف التشغيل والاتصال الجاف | إطفاء / تشغيل صوت الإنذار ومخرج الاتصال الجاف. إنتاج الاتصال الجاف له خياران ، مفتوح عادة ومغلق عادة. سلبي ، يمكن توصيل الاتصال إلى 2A 250VAC. | √ | |||
| الحماية | موجة البرق |
وضع التفاضل: ± 2kV الوضع الشائع: ± 2KV من خلال حركة المرور: 3KA تيار التفريغ: 5KA |
ليس لدي، ولكن اختياري | ||
| كل واحد مع فيوز |
قوة كسر أنبوب التأمين 1500A. لمنع الخط الرئيسي من أن يتم إيقاف التشغيل ، تحدث الكوارث في معدات الطاقة والخطوط ، ويمكن تجهيز الفيوز مع 0.1 ~ 16A |
ليس لدي، ولكن اختياري | |||
| حماية مفكّك الدوائر | قم بتبديل مصدر الطاقة لمنع الدائرة المختصرة تؤثر على الخط الرئيسي ، لمنع الكوارث زيادة حمولة المعدات الكهربائية ، وكسر قوة 5000A | ليس لدي، ولكن اختياري | |||
| حماية الإفراط القابلة للتعويض | الوقاية من الإفراط في تشغيل المعدات الكهربائية والكوارث | ليس لدي، ولكن اختياري | |||
| سجل | سجل الإنذار | سجل الإنذار الدوري، يمكنك الاستفسار، تصدير، حفظ، حذف | √ | ||
| الإدارة | سلطة إدارة المستخدمين | التمييز بين حقوق المدير والموظفين العامين | √ | ||
| إدارة مجموعات الإنتاج | / | √ | |||
| مزامنة الساعة | ساعة نظام المنتج الصحيحة | √ | |||
| الإدارة المعينة | يدعم عمليات تسمية مثل وحدات PDU ، بتات الإخراج ، وأجهزة الاستشعار لسهولة الإدارة | √ | |||
| التعرف الذكي | مخرج تحديد الذكاء | تحديد تنسيق الإخراج تلقائيًا ، عدد الأرقام | √ | ||
| مستشعر تحديد الذكاء | لا تحتاج إلى تعريف واجهة المستشعر. يمكن للوصول تحديد نوع وكمية المستشعر. | √ | |||
| حدود التعرف الذكي | عندما يكون الحد خارج النطاق ، فإن الإعداد غير صالح | √ | |||
| تحديد الذكية للحد الأقصى للجهاز من التيار الخارجي للإنتاج والطاقة من جهاز الوصول إلى المنتج | يساعد المديرين على التحكم في عدد أو نوع وصول المنتج | √ | |||
| تحديد الذكاء لعامل الطاقة | مساعدة العملاء على فهم استهلاك الطاقة لمعدات العملاء ويمكن استخدامها كمرجع لاستهلاك الطاقة | √ | |||
| الوصول إلى أجهزة الاستشعار | 1 ~ 8 نفس أو أنواع مختلفة من أجهزة الاستشعار متصلة في نفس الوقت | الوصول إلى أجهزة الاستشعار والتوسع والمرونة لتصميم أجهزة استشعار جديدة بناءً على احتياجات العملاء الجديدة | √ | ليس لدي، ولكن اختياري | |
