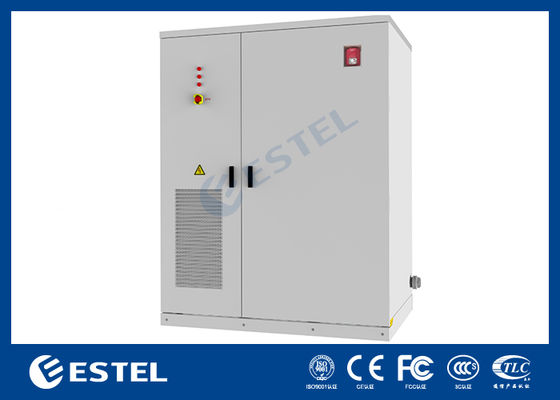

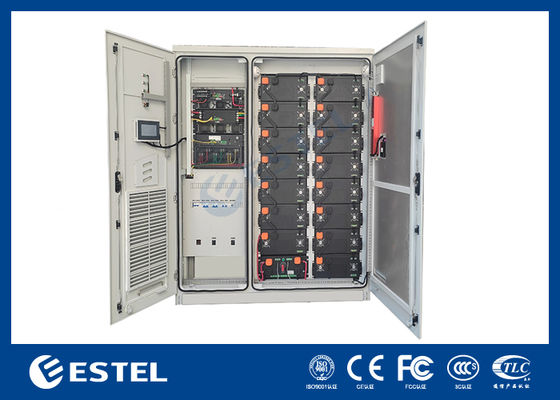

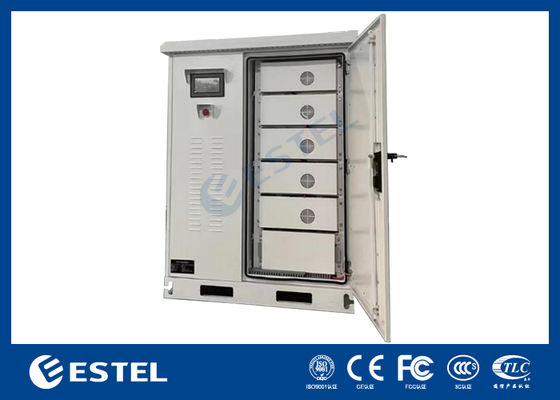

نظام تخزين طاقة متكامل مبرد بالهواء في الهواء الطلق 100kW / 215kWh للطاقة الشبكة / الشمسية
تفاصيل المنتج
نظام تخزين طاقة متكامل في الهواء الطلق
,نظام التخزين المتكامل للطاقة الكهروضوئية
,نظام التخزين المتكامل للطاقة المبرد بالهواء
نظام تخزين الطاقة المتكامل بقدرة 100 كيلو واط/215 كيلو واط ساعي للاستخدام الخارجي لتوفير الكهرباء من شبكة الطاقة الرئيسية وطاقة الألواح الشمسية الكهروضوئية
1. مقدمة عن النظام
نظام تخزين الطاقة المتكامل بقدرة 100 كيلو واط/215 كيلو واط ساعي والمبرد بالهواء هو نظام تخزين طاقة يتكون من بطاريات فوسفات الحديد الليثيوم 280 أمبير في الساعة. لديه مجموعة واسعة من التطبيقات على طاقة الشبكة، ويحقق تخفيف الأحمال وتعبئة الوديان، وإدارة الطلب على الكهرباء، وإمدادات الطاقة في حالات الطوارئ، وما إلى ذلك.
2. المزايا
1) من خلال اعتماد تصميم متكامل وإدارة عنقودية واحدة، يتم حل مشكلة التدوير بين البطاريات وتأثير البرميل، مما يعزز بشكل كبير سلامة النظام وقدرة التفريغ طوال دورة حياة المنتج؛
2) متكامل للغاية، فهو يبسط التصميم مع تقليل تكلفة النظام؛
3) يمكنه تحقيق نظام حماية من الحرائق متنوع: يتضمن التكوين القياسي كاشف غاز مركب ورذاذ يتم التحكم فيه بدرجة الحرارة؛
4) نظام تحكم وتشغيل مطور ذاتيًا: مجموعة من أنظمة البرامج التي تم تطويرها بشكل مستقل بناءً على متطلبات التشغيل.
3. هيكل النظام
| 1 | مدخل الهواء | 2 | مفتاح إدخال PV | 3 | مفتاح إدخال التيار الكهربائي |
| 4 | مفتاح إخراج التيار المتردد | 5 | صندوق الجهد العالي | 6 | PACK |
| 7 | قفل الباب | 8 | EMS | 9 | ضوء المؤشر |
| 10 | MPPT | 11 | PCS | 12 | STS |
| 13 | مستشعر الحريق | 14 | طفايات الحريق بالهباء الجوي | 15 | إنذار مسموع ومرئي |
4. قائمة معدات النظام
| نظام تخزين الطاقة المتكامل RYZ100215AF | ||||
| رقم. | المعدات | المواصفات | الوحدة | الكمية. |
| 1 | الخزانة | 1800*2300*1200 مم، IP54 | مجموعة | 1 |
| 2 | مجموعة البطاريات | 1P240S، 768V، 280Ah | قطعة | 1 |
| 3 | BMS | هيكل من طبقتين | مجموعة | 1 |
| 4 | نظام الحماية من الحرائق | رذاذ يتم التحكم فيه بدرجة الحرارة | مجموعة | 1 |
| 5 | PCS | 100 كيلو واط | مجموعة | 1 |
| 6 | EMS | اختياري | مجموعة | 1 |
5. المعايير الفنية
| رقم. | العنصر | المعلمة |
| 1 | السعة الاسمية للنظام | 215 كيلو واط ساعي |
| 2 | وضع تجميع مجموعة البطاريات | 1P15S |
| 3 | الطاقة المقدرة للشحن/التفريغ | 100 كيلو واط |
| 4 | نطاق جهد التيار المستمر | 672-864 فولت |
| 5 | نطاق جهد طاقة الشبكة | AC400V±10% |
| 6 | طريقة توصيل العاكس | تشغيل متصل بالشبكة ثلاثي الأطوار بثلاثة أسلاك |
| 7 | وضع التشغيل | تشغيل متصل بالشبكة |
| 8 | كفاءة النظام | ≥85% |
| 9 | معامل القدرة | -1～1 (قابل للتعديل) |
| 10 | التيار المقدر للشحن/التفريغ | 0.5P |
| 11 | درجة حرارة التخزين | -30℃~60℃ |
| 12 | درجة حرارة التشغيل المسموح بها |
التفريغ -20~55℃؛ الشحن: 0~55℃ |
| 13 | درجة حرارة التشغيل المثلى | 25±2℃ |
| 14 | دورة حياة النظام | ≥6000 مرة |
| 15 | درجة IP | IP54 |
| 16 | أبعاد الخزانة | حوالي W*H*D=1800*2300*1200(mm) |
| 17 | الوزن | حوالي 2850 كجم |
| 18 | الاتصال | إيثرنت، 4G |
| 19 | درجة IP | IP54 |
| 20 | فئة مقاومة التآكل | ≥C3 |
| 21 | عمر تصميم النظام | ≥10 سنوات |
| 22 | الواجهة الكهربائية | 3-Phase 4-Wire +PE |
6. مقدمة مفصلة
1) عام
إنه نظام تخزين طاقة موحد، بسعة مقدرة تبلغ 215 كيلو واط ساعي لكل خزانة. يتضمن صندوق البطارية، وصندوق الجهد العالي، وعاكس تخزين الطاقة، و STS، ونظام التحكم في درجة الحرارة، ونظام الحماية من الحرائق، ووحدة توزيع الطاقة، و BMS (نظام إدارة البطارية) ونظام إدارة الطاقة EMS، ويدعم وظيفة التطبيق.
المنتج مناسب للتركيب في الهواء الطلق، وله قدرة قوية على التكيف مع البيئة، وتركيب مرن، ويدعم الخزائن المتعددة، وهو مناسب للتوسيع؛ يستخدم بشكل أساسي لتخفيف الأحمال وتعبئة الوديان على الجانب الصناعي والتجاري، ويخفف الضغط على الشبكة، ويوفر نفقات الكهرباء.
يتم تشغيل المنتج في وضع متصل بالشبكة. يعتمد PCS نظامًا ثلاثي الأطوار. من الضروري توصيل الطور N من جانب الشبكة إلى الصف N في الخزانة لتوفير طاقة مساعدة AC220V للخزانة. الرسم التخطيطي الكهربائي هو كما يلي:
2) الرسم التخطيطي الكهربائي
3) صندوق مجموعة البطاريات
تعتمد منتجات سلسلة RYZ100215AF خلايا LFP 3.2V/280Ah، ويحتوي كل صندوق مجموعة بطاريات على 16 خلية، يتم تجميعها في وضع 1P16S.
4) خلايا البطارية
النظام مجهز ببطاريات ليثيوم LFP جديدة (3.2V/280Ah)، تتميز بطاقة نوعية عالية، وعمر دورة طويل، وتكلفة منخفضة، وسلامة وعدم وجود تلوث. لقد تم تطبيقها على نطاق واسع في أنظمة تخزين الطاقة.
| رقم. | العنصر | المعلمة |
| 1 | نوع خلية البطارية | LFP |
| 2 | الجهد المقنن | 3.20 فولت |
| 3 | السعة المقدرة | 280Ah |
| 4 | الطاقة المقدرة | 896 واط ساعي |
| 6 | معدل الشحن والتفريغ القياسي | 0.5P |
| 7 | الحد الأقصى لمعدل الشحن والتفريغ | 1P |
| 8 | جهد القطع للشحن/التفريغ | 2.5 فولت إلى 3.65 فولت |
| 9 | عدد الدورات | ＞6000 مرة |
| 10 | عمر تقويم خلية البطارية | ＞15 سنة |
| 11 | معدل اضمحلال البطارية | يكون التوهين أقل من 6٪ كل ثلاث سنوات |
| 12 | كفاءة الشحن والتفريغ | ≥94% |
| 18 | الوزن | 5.49 كجم |
| 19 | الأبعاد (الطول*العرض*الارتفاع) | 174.7x71.7x204.4mm |
5) مجموعة البطاريات
مجموعة البطاريات هي وحدة تتكون من حزم بطاريات متعددة متصلة بطريقة كهربائية معينة، بما في ذلك رفوف البطاريات، وبطاريات تخزين الطاقة، ودوائر الطاقة والعينات، والواجهات الكهربائية والمكونات الأخرى. تتكون الخزانة الواحدة من 15 حزمة بطاريات 1P16S وعاكس تخزين طاقة 100 كيلو واط لتشكيل خزانة متكاملة لتخزين الطاقة مبردة بالهواء من فوسفات الحديد الليثيوم مع وظائف الشحن والتفريغ. تبلغ السعة الاسمية للخزانة 215 كيلو واط ساعي.
| رقم. | الوصف | المعلمة |
| 1 | طاقة مجموعة البطاريات (كيلو واط ساعي) | 215.04 |
| 2 | وضع التجميع | 1P15S |
| 3 | الجهد الاسمي (فولت) | 768 |
| 4 | نطاق جهد التشغيل (فولت) |
672V-864V |
| 5 | معدل الشحن والتفريغ المقنن | 0.5P |
| 6 | تيار الشحن والتفريغ المقنن | 140A |
6) نظام تحويل الطاقة (PCS)
يتحكم نظام تحويل الطاقة (PCS) في عملية شحن وتفريغ نظام بطارية تخزين الطاقة، ويقوم بتحويل التيار المتردد/المستمر، ويوفر الطاقة مباشرة إلى أحمال التيار المتردد عندما لا توجد طاقة شبكة. يتكون PCS من محول ثنائي الاتجاه DC/AC، ووحدة تحكم، وما إلى ذلك. يتلقى وحدة التحكم PCS تعليمات التحكم في الخلفية من خلال الاتصال، ويتحكم في المحول لشحن أو تفريغ البطارية وفقًا لإشارة وحجم تعليمات الطاقة، وبالتالي ضبط الطاقة النشطة والطاقة التفاعلية لشبكة الطاقة. تتواصل وحدة التحكم PCS مع BMS من خلال واجهة RS-485 للحصول على معلومات حالة مجموعة البطاريات، والتي يمكن أن تدرك الشحن والتفريغ الوقائي للبطارية وضمان التشغيل الآمن للبطارية.
7) نظام إدارة البطارية (BMS)
يعتمد BMS على هيكل من طبقتين. يتكون كل نظام إدارة بطارية من وحدة إدارة البطارية (BMU) ووحدة التحكم في البطارية (BCU). يحتوي نظام BMS على وظائف مثل الكشف عالي الدقة والإبلاغ عن الإشارات التناظرية، وإنذار الأعطال، والتحميل والتخزين، وحماية البطارية، وإعداد المعلمات، والموازنة السلبية، ومعايرة SOC لمجموعة البطاريات، وسلطة حساب التشغيل وإدارة كلمة المرور، والتفاعل مع المعلومات مع الأجهزة الأخرى.
8) وحدة إدارة البطارية (BMU)
تدرك وحدة التحكم التابعة BMU المراقبة في الوقت الفعلي لحالة البطارية عن طريق جمع الجهد ودرجة الحرارة بدقة لكل بطارية واحدة. تحتوي الوحدة على وظيفة اتصال بيانات موثوقة، ويمكنها التواصل مع وحدة التحكم الرئيسية لنظام إدارة البطارية أو المعدات الضرورية الأخرى أثناء تشغيل النظام.
9) وحدة التحكم في البطارية (BCU)
وحدة التحكم الرئيسية BCU هي جوهر التحكم في نظام إدارة البطارية. تكتشف الجهد ودرجة حرارة خلايا البطارية عن طريق التواصل مع وحدات التحكم التابعة، وتكتشف معلمات الخصائص الخارجية مثل الجهد الإجمالي لمجموعة البطاريات، وتيار الشحن والتفريغ، ومقاومة العزل إلى الأرض. تقدر وتراقب الحالة الداخلية لبطارية الليثيوم (السعة، SOC، SOH، إلخ) وفقًا للخوارزميات المناسبة. على هذا الأساس، تدرك إدارة الشحن والتفريغ، والإدارة الحرارية، واكتشاف العزل، وإدارة موازنة الخلية الواحدة وإنذار الأعطال لمجموعة بطاريات الليثيوم؛ يمكنها تبادل البيانات مع PCS و EMS وواجهة الإنسان والآلة والأجهزة الأخرى من خلال ناقل الاتصال، والتواصل مع BMU من خلال سلسلة ديزي.
| No. | العنصر | المعلمة |
| 1 | طراز الجهاز | BCU |
| 2 | الكشف عن التيار | 0A～±300A (اختياري) |
| 3 | دقة أخذ عينات الجهد | 1% (مصنف) |
| 4 | واجهة الاتصال | RS485,CAN |
| 5 | جهد إمداد الطاقة | 12VDC (مصنف) |
| 6 | استهلاك طاقة الجهاز | ≤3W |
| 7 | درجة حرارة التشغيل | -40℃~+65℃ |
| 8 | الرطوبة البيئية | ≤95% |
| 9 | الارتفاع | ≤4000m |
| 10 | الحد الأقصى لكمية إدارة BMU | 64 قطعة |
| 11 | خطأ حساب SOC | ≤5% |
-
