تفاصيل المنتج:
شروط الدفع والشحن:
|
| البعد: | 482.0 (عرض) * 350.6 (عمق) * 5U (ارتفاع) | الوزن: | ≤20 كجم (بدون مقومات) |
|---|---|---|---|
| وضع التبريد: | تبريد طبيعي | وضع التثبيت: | مثبت على رف مقاس 19 بوصة أو داخل الخزانة |
| وضع الكابلات: | أعلى مدخل ومتخلص أعلى | نمط الصيانة: | الصيانة الأمامية ، تغيير درجة وحدة الدعم |
| مستوى الحماية: | IP20 | وضع الإدخال: | 220VAC مرحلة واحدة |
| إبراز: | أنظمة الطاقة المترددة للاتصالات,أنظمة الطاقة المشتركة المدمجة,أنظمة الطاقة للاتصالات,Embedded DC Power Systems,Telecommunications Power Systems |
||
نظام الطاقة المترددة المدمج
1.مواصفات نظام الطاقة المترددة المدمج
| النوع | 4 ~ 12kW 5U Subrack | |
| النظام | البعد | 482.0 ((W) * 350.6 ((D) * 5U ((H) |
| الوزن | ≤20kg (بدون مُستقيمات) | |
| وضع التبريد | التبريد الطبيعي | |
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | |
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |
| مستوى الحماية | IP20 | |
|
التكييف التوزيع |
وضع الإدخال | 220VAC مرحلة واحدة |
| قدرة الدخول | 1 × 100A / 2P | |
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |
| وحدة تحكم التيار المتردد | 20kA/40kA، 8/20μs | |
| قدرة الإنتاج | 1×16A/1P، 1×10A/1P | |
|
العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC |
| الحد الأقصى للقدرة | 12kW ((4KW*3) | |
| أجهزة قطع البطاريات | 2 × 125A / 1P | |
| أجهزة كسر الحمولة |
LLVD: 2×63A/2P، 2×32A/1P، 2×16A/1P BLVD:1×32A/1P، 1×16A/1P، 2×10A/1P، 1×6A/1P |
|
| SPD DC | 10kA/، 8/20μs | |
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC |
| الكفاءة | >96.6% | |
| الطاقة الاسمية | 4000W ((176 ~ 300VAC) | |
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |
| الوزن | ≤2.1kg | |
| وضع التبريد | التبريد القسري | |
| عامل القوة | ≥ 0.99 @ 220Vac 20-100٪ الحمل | |
|
جهاز التحكم
|
مدخل الإشارة | 3 AI ((2 درجة حرارة البطارية، 1 درجة حرارة المحيط) ، 8 DI ، 2 RS485. |
| مخرج الإنذار | 8 الاتصال الجاف | |
| ميناء الاتصال | شبكة LAN،USB،RS485،SNMP | |
| وضع العرض | شاشة LCD | |
| البيئة | درجة حرارة العمل | -40°C~+70°C |
| درجة حرارة التخزين | -40°C~+70°C | |
| رطوبة العمل | 5%~95% ((غير مكثف) | |
| الارتفاع | 0 ~ 3000m ((إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بمقدار 1 °C مع زيادة الارتفاع بمقدار 200m.) | |

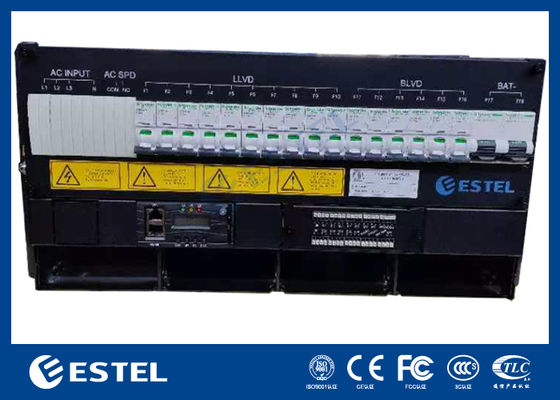

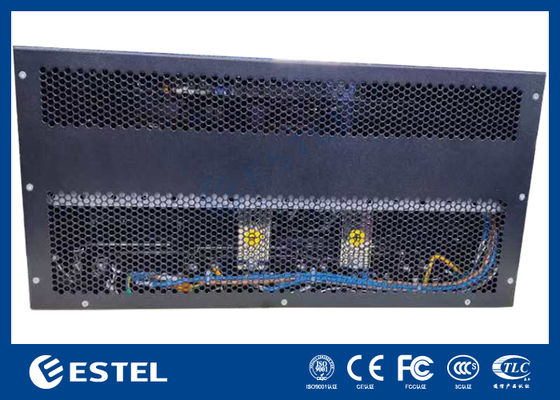

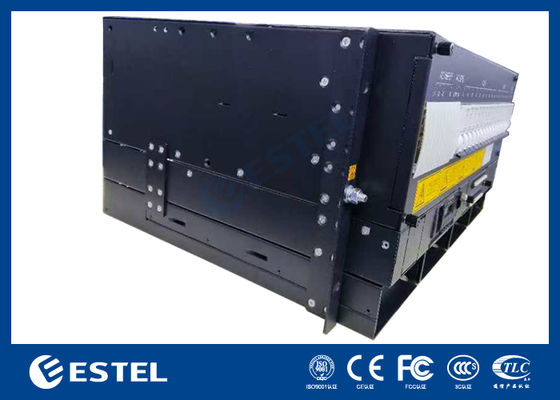

2صور المنتج
