19U إمدادات الطاقة تحت الرف 3000W 48V 220V AC مدخل نظام الطاقة للاتصالات
تفاصيل المنتج
مصدر كهرباء للاتصالات 19U 3000 واط
,نظام طاقة الاتصالات 48 فولت 220 فولت AC
,إمدادات الطاقة تحت الرف مع ضمان
نظام إمدادات الطاقة الصناعية متعددة الأغراض
- وصف تكوين نظام IPUM36K-A5D1219

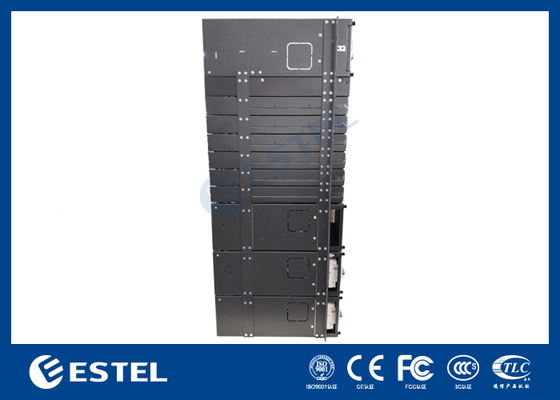

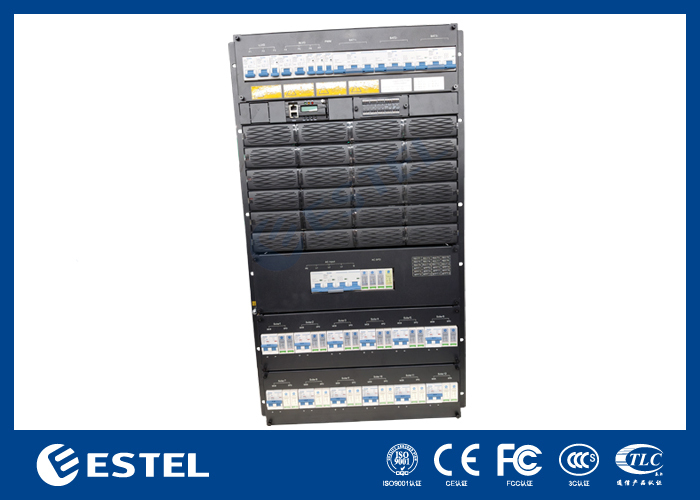

IPUM36K-A5D1219 مزود طاقة فرعي للرف، تصميم مضغوط بارتفاع 19U لتلبية
الاحتياجات التطبيقية الهامة للألياف والإرسال بالميكروويف والوصول
الجهاز، والمفتاح. الحد الأقصى لطاقة النظام هو 3000KW، مع AC/البطارية/الحمل
MCBs. الكابلات تصل من الأمام مع MCB وقضيب التوصيل.
- عرض قياسي 19 بوصة والذي يتمتع بميزة الاستخدام الواسع
- تصميم مضغوط بارتفاع 19U، يمكن توفير المساحة وتكاليف التركيب
- التشغيل الأمامي والوصول إلى الكابلات، صيانة جيدة المظهر وآمنة
- إدارة مثالية للبطارية، تطيل عمر البطارية وتوفر بشكل جيد
- منافذ اتصالات متنوعة، RS485، منفذ إنترنت، جهات اتصال جافة، إلخ. مما يتيح شبكات مرنة ومراقبة عن بعد
- المقوم والوحدة النمطية قابلة للتبديل السريع، سهلة وسريعة للصيانة عبر الإنترنت
- نطاق جهد الإدخال الواسع (85-300Vac) شبكة الطاقة قابلة للتكيف
IPUM36K-A5D1219 يتكون من وحدة التوزيع، ووحدة المقوم، ووحدة التحويل، ووحدة المراقبة. التكوين اختياري، كما هو موضح في الجدول أدناه:
| التكوين | وحدة المقوم | ملاحظة |
| قياسي | GB 4943 | للحصول على التفاصيل، يرجى الرجوع إلى مواصفات الوحدات |
| قياسي | IEC/EN 62368-1 | |
| قياسي | EN 55032 Class A,GR1089 Issue 4 ,R3-10, R3-11, R3-12 Class B معتمدة من قبل أمريكا الشمالية | |
| قياسي | EN300386,CLASSA |
بناء IPUM36K-A5D1219
يتكون IPUM36K-A5D1219 من وحدتين:
وحدة المقوم (MR483000HG2B)
وحدة كهروضوئية
قواطع البطارية: 3*125A/3P+4*M8 bolt(BAT-),
قواطع الحمل
تفاصيل سريعة:
| مكان المنشأ: شنتشن، الصين (البر الرئيسي) | جهد الإدخال: AC220V أو DC48V |
| اسم العلامة التجارية: ESTEL | جهد الخرج: AC220V أو DC48V |
| رقم الموديل:IPUM36K-A5D1219 | طاقة خرج وحدة المقوم: 3000KW |
| اسم المنتج: إمدادات الطاقة الصناعية | تردد الإدخال 47Hz～63Hz |
| الشهادة: ISO9001, CE, 3C, FCC, TLC | الحد الأقصى لتيار خرج وحدة المقوم: 50A |
| التطبيق: المعدات الصناعية | عامل القدرة: ≥0.99 |
شروط الدفع والشحن:
| الحد الأدنى لكمية الطلب: | 1 مجموعة |
| السعر: | تفاوض |
| شروط الدفع: | L/C, D/A, D/P,T/T, Western Union |
| القدرة على التوريد: | 20000 مجموعة في الشهر |
| وقت التسليم: | 7-10 أيام عمل |
| تفاصيل التعبئة والتغليف: | كرتون/علبة خشبية |
طريقتان للتشغيل:
(1) إدخال التيار المتردد: بدء تشغيل وحدة المقوم بعد تشغيل التيار المتردد، يخرج -48Vdc، وفي نفس الوقت يشحن البطارية ويزود وحدة التحويل بالطاقة، وحدة التحويل تخرج 220Vac.
في الظروف العادية، يتم التحكم في معلمات وحدة المقوم ووحدة التوزيع بواسطة وحدة المراقبة، وتعمل وفقًا للمعلمات المحددة مسبقًا أو أوامر المستخدم. إذا تعطل التيار الكهربائي، فستقوم البطارية بتشغيل النظام، والاستمرار في إخراج - 48 VDC و 220 vac، مع تفريغ البطارية، يبدأ جهد البطارية في الانخفاض، عندما يكون الجهد أقل من 43.2 فولت + / - 0.5 فولت، ترسل وحدة المراقبة إشارة انخفاض جهد البطارية وتغلق خرج الحمل مباشرة، ثم سيتوقف نظام الطاقة عن العمل. عندما يتعافى التيار الكهربائي الخارجي، سيعمل النظام بشكل طبيعي مرة أخرى. (جميع بيانات المراقبة المذكورة أعلاه هي قيم افتراضية للنظام ويمكن للمستخدم إعادة تعيينها)
(2) إدخال -48 فولت: لا يوجد تيار متردد أو عدم توصيل التيار المتردد، قم بتوصيل طاقة خارجية -48 فولت بمنفذ الحمل -48 فولت، بدء تشغيل وحدة المراقبة والتحويل، خرج 220Vac.
يتم تشغيل وظيفة تعويض درجة الحرارة افتراضيًا، والتي يمكن تفعيلها أو حظرها بأمر المستخدم إذا لزم الأمر. درجة حرارة التشغيل ≥55℃، سيتم تقليل خرج الطاقة لمصدر الطاقة خطيًا (@65℃، سيكون خرج الطاقة 1300 واط).
المواصفات
أبعاد وحدة المقوم كما هو موضح أدناه:
| تصنيف العزل | ||
| المعلمة | قياسي | ملاحظة |
| قوة العزل (إدخال التيار المتردد) | الإدخال - الإخراج: 3500Vdc/10mA//1min |
لا يوجد وميض أو انهيار. قم بإزالة أنبوب التفريغ/جهاز الحماية من الاندفاع قبل الاختبار، ولا توجد وحدة مقوم أو وحدة مراقبة. الخرج مع مسارين طرف منخفض الجهد، جهد عالي مع وظيفة تجاوز التيار المتردد، لا يتم اختباره. |
| الإدخال - الغلاف: 3500Vdc/10mA//1min | ||
| الإخراج - الغلاف: 750Vdc/10mA//1min | ||
| قوة العزل (إدخال التيار المستمر) | الإدخال - الإخراج: 750Vdc/10mA//1min | |
| الإدخال - الغلاف: 750Vdc/10mA//1min | ||
| الإخراج - الغلاف: 750Vdc/10mA//1min | ||
| تيار التسرب | ≤3.5mA | إدخال 280Vac، حمل كامل للإخراج |
| مقاومة العزل | @ في الغلاف الجوي العادي، رطوبة نسبية 90٪، جهد الاختبار DC 500V، يجب ألا تقل مقاومة عزل الإدخال - الإخراج، والإدخال - الأرض، والإخراج - الأرض عن 10MΩ. الخرج مع مسارين طرف منخفض الجهد، جهد عالي مع وظيفة تجاوز التيار المتردد، لا يتم اختباره. | |
| البيئة | |||||
| المعلمة | دقيقة. | نموذجي | الحد الأقصى | الوحدة | ملاحظة |
| نطاق درجة حرارة التشغيل | -5 | 25 | +55 | °C | |
| درجة حرارة التخزين | -40 | +70 | °C | ||
| الرطوبة النسبية | 5 | 95 | % | تشغيل طويل الأجل، بدون تكثف | |
| ضغط الغلاف الجوي | 70 | 106 | KPa | ||
| الارتفاع | 0 | 3000 | م | ||
| التبريد | تبريد قسري، دخول أمامي وخروج خلفي؛ تقع المروحة في اللوحة الأمامية، مع سرعة يتم التحكم فيها بدرجة الحرارة. | ||||
| مستوى مقاومة الماء والغبار |
يجب أن يعمل مصدر الطاقة بشكل صحيح في ظل الظروف التالية: كثافة قطر الغبار فوق 55µm≤3*104 حبيبة/م3. حبيبات الغبار غير موصلة وغير كهرومغناطيسية وغير قابلة للتآكل، بدون وظيفة مقاومة للماء. |
||||
التطبيق
(1) الوصول المتكامل
(2) نظام التوزيع والتوسيع الداخلي
(3) نظام تغطية المحطات المتنقلة والتوسيع
(4) شبكة WLAN
(5) محطة أرضية للاتصالات عبر الأقمار الصناعية ومحطة اتصالات بالميكروويف
(6) غرفة توزيع التيار الضعيف
(7) نظام طاقة غير منقطع AC/DC آخر
الميزات
(1) مخرجان: -48Vdc، 220Vac
(2) مدخلان: -48Vdc، 220Vac
(3) اعتماد تقنية تعويض عامل القدرة النشط، عامل القدرة >0.99
(4) نطاق تشغيل واسع لجهد إدخال التيار المتردد: 90~280Vac
(5) نطاق درجة حرارة التشغيل الواسع: -5℃~+55℃
(6) تقنية التبديل التي تم إجراؤها,
(7) إدارة مثالية للبطارية تطيل عمر البطارية: إدارة الشحن/التفريغ، تعويض درجة حرارة البطارية، حماية الجهد المنخفض.
(8) قابلة للتبديل السريع
(9) حماية الجهد الزائد/المنخفض للإدخال
(10) حماية الجهد الزائد للإخراج، حماية التيار الزائد للإخراج، حماية ماس كهربائي للإخراج
(11) مدمج / مثبت على الحائط
(12) واجهة اتصالات RS485، RS232
-
