نظام الطاقة المترددة 312 كيلوواط 5U Subrack ، 220VAC مدخل ، 4358VDC مخرج ، > 96% الكفاءة ، ≤2kg وحدات المصلح ، 19-البوصة ريك جبل

لمحة عامة عن المنتج

نظام الطاقة المستمرة 312kW 5U Subrack هو حل طاقة عالي الكفاءة ومدمج مصمم لتطبيقات الاتصالات ومركز البيانات والتطبيقات الصناعية. تم بناؤه لتركيب رف مرن أو خزانة ،يدعم مدخل 220VAC أحادي المرحلة ويوفر مخرجًا مستقرًا من 43 إلى 58VDC بقيمة اسمية 53.5VDC. يحقق النظام كفاءة تزيد عن 96٪، مما يضمن أداء موثوق به وخسائر طاقة منخفضة.

تصميم الوحدات يحتوي على ما يصل إلى أربع وحدات مُستقيمة، كل منها بمقدار 3000 واط ووزن ≤2 كجم. يضمن التبريد القسري التشغيل المستقر تحت أحمال ثقيلة،بينما يحافظ النظام على جودة طاقة ممتازة مع عامل الطاقة ≥0.99 و THD ≤5 ٪ ، وتصل الطاقة الإجمالية إلى 12 كيلوواط ، مناسبة لسيناريوهات الاحتياطي والتوزيع المطلوبة.

للتحكم والرصد ، يدمج النظام 4 مدخلات تناظرية (البطارية ودرجة حرارة البيئة) ، 7 مدخلات رقمية ، و 6 مخرجات إنذار الاتصال الجاف. يتم تمكين الاتصال عبر RS232/485 و SNMP,مع شاشة LCD بديهية للإدارة المحلية.

تم تصميم الوحدة للبيئات القاسية ، وتعمل في حدود 40 درجة مئوية إلى + 65 درجة مئوية (حمل كامل أقل من 50 درجة مئوية) ، وتتحمل الرطوبة من 5٪ إلى 95٪ غير مكثفة ، وتدعم الارتفاعات تصل إلى 3000 متر.تصميمه القوي يضمن موثوقيته على المدى الطويل حتى في الظروف الصعبة.

مع وحدات المُستقيم خفيفة الوزن ودعم الصيانة الأمامية وحماية IP20، يقدم نظام الطاقة المترددة هذا حلًا فعالًا من حيث التكلفة وقابلًا للتطوير للمشغلين الذين يحتاجون إلى توافر عال،الحجم المدمجوسهولة الخدمة.

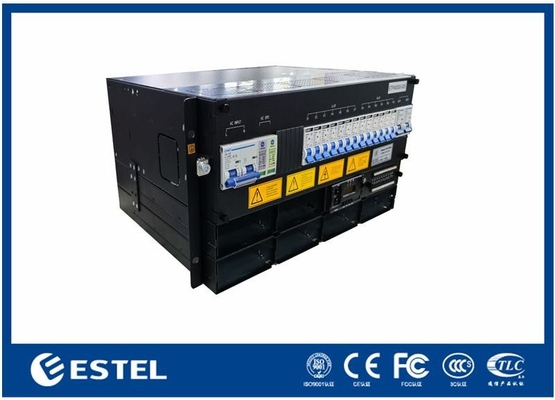

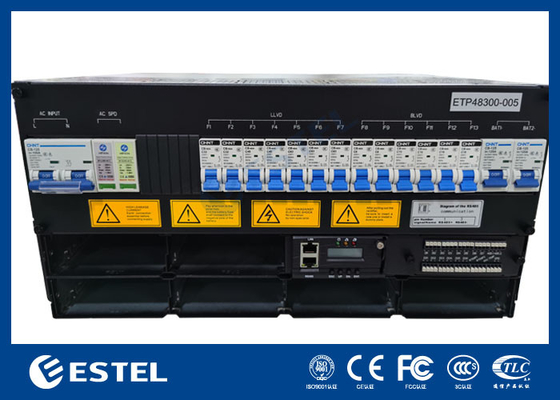

3-12kW 5U Subrack

النظام

• بعد: 482.0 ((W) × 350.0 ((D) × 5U ((H)

• الوزن: ≤20kg (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الدخول: 220VAC مرحلة واحدة

• قدرة الدخول: 1 × 100A / 2P

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

• SPD التيار المتردد: 20kA/40kA، 8/20μs

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• القوة القصوى: 12 كيلوواط (3 كيلوواط × 4)

• مفكّرات البطارية: 2×63A/1P

• مكابح الحمل: LLVD: لا يوجد؛ BLVD: 2 × 63A / 1P

• SPD DC: 10kA، 8/20μs

المصلح

• الجهد الدخالي: 85VAC ~ 300VAC ، مقياس 220VAC

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

جهاز التحكم

• إدخال الإشارة:4 AI (حرارة البطارية 3، حرارة البيئة 1) ، 7 DI

• إنتاج الإنذار:6 الاتصال الجاف

• منفذ الاتصال:RS232/485، SNMP

• وضع العرض:شاشة LCD

البيئة

• درجة حرارة العمل:40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين:40°C ~ +70°C

• رطوبة العمل:5% ~ 95% (غير مكثفة)

• الارتفاع:0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
