| جهد المدخلات: | 220V ، 200-250V ، AC220V ، 85V-290VAC Telecom Power 48V 30A نظام وحدة المقوم ، 380 فولت | جهد الخرج: | 48V ، DC48V ، 24VDC ، 24،110V |
|---|---|---|---|
| تيار الإخراج: | 30a ، 10a ، 50a ، 20a ، 15a | تردد الإخراج: | 50/60 هرتز ، 45-65 هرتز ، 47 ~ 63 هرتز ، 50/60 هرتز طاقة الاتصالات 48V 30A |
| طلب: | الاتصالات، المرافق، الأتمتة الصناعية، نقل الطاقة الكهربائية، BTS | يكتب: | مقوم الاتصالات ، نظام المقوم ، مقوم الاتصالات لمحمية الطاقة ، AC DC 12V 24V |
| كفاءة: | 96 ٪ ، 92 ٪ ، 95 ٪ ،> 90 ٪ | ضمان: | خلال عام واحد |
| مقاس: | 482.6mm*255mm*128.9mm ، 560*460*520mm | اسم المنتج: | نظام المقوم ، مصدر الطاقة الاتصالات ، نظام الطاقة الاتصالات |
| وزن: | 36 كجم | لون: | أسود |
| درجة حرارة العمل: | -40 درجة مئوية ~ + 75 درجة مئوية | مادة: | قذيفة معدنية ، قذيفة الألومنيوم |
| جبل: | 19 بوصة 2U تصاعد رف ، 19 بوصة 1U رف جبل | وحدة المقوم: | 48VDC/50A*4PCS ، R48-2900U R48-3200E |
| الإخراج: | 24VDC أو 48VDC ، الجهد الثابت | نوع الإخراج: | متعددة ، العاصمة |
| طاقة الإخراج: | 51 - 100W ، 401 - 500W ، أقصى قدر من طاقة الإخراج 1680W | ||
| إبراز: | نظام 6U لتصحيح الاتصال,نظام الطاقة المترددة عالي الكفاءة,وحدات مُستقيمات الدخول 380VAC,high efficiency DC power system,380VAC input rectifier modules |
||
نظرة عامة على المنتج

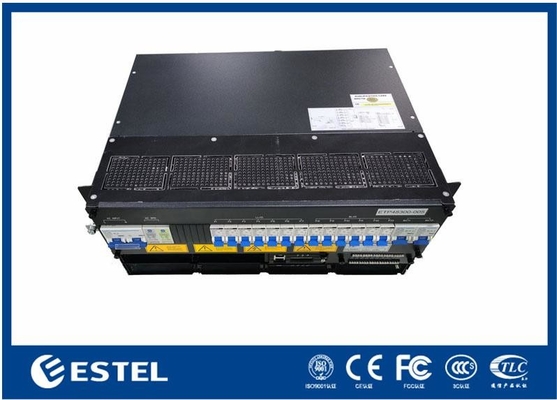

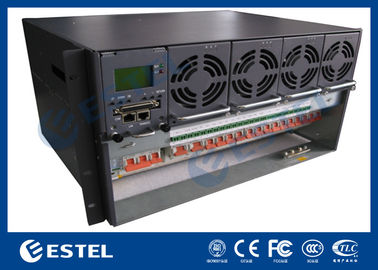

نظام طاقة التيار المستمر 3-18 كيلو واط 6U Subrack هو حل طاقة موثوق به وقابل للتطوير مصمم لتطبيقات الاتصالات وتكنولوجيا المعلومات والصناعية. وهو يدعم كلاً من إدخال 380 فولت تيار متردد ثلاثي الأطوار و 220 فولت تيار متردد أحادي الطور، مما يوفر خرجًا مستقرًا من -43 إلى -58 فولت تيار مستمر بقيمة مقدرة تبلغ -53.5 فولت تيار مستمر. مع سعة نظام قصوى تبلغ 18 كيلو واط وكفاءة تزيد عن 96٪، فإنه يضمن أداءً عاليًا وتوفيرًا للطاقة وتشغيلًا ثابتًا.
يعتمد النظام بنية معيارية مع ما يصل إلى ست وحدات مقوم، كل منها مصنف عند 3000 واط ويزن أقل من 2 كجم. تتميز الوحدات بتبريد قسري، وعامل طاقة ≥0.99، و THD ≤5٪، مما يوفر خرج تيار مستمر نظيفًا وفعالًا. يعمل التصميم خفيف الوزن مع دعم الصيانة الأمامية على تبسيط التركيب والخدمة، بينما تضمن حماية IP20 السلامة والمتانة.
مزود بأربعة قواطع بطارية (4 × 125 أمبير/1P) وقواطع تحميل مزدوجة (2 × 63 أمبير/1P)، يوفر النظام توزيع تيار مستمر آمنًا. كما أنه يدمج 4 مدخلات تناظرية لدرجة حرارة البطارية والبيئة، و 7 مدخلات رقمية، و 6 مخرجات إنذار تلامس جاف. يتم تمكين المراقبة عبر RS232/485 و SNMP، مع واجهة LCD لتشغيل سهل الاستخدام.
تم تصميمه للبيئات القاسية، ويعمل الجهاز من -40 درجة مئوية إلى +65 درجة مئوية (الحمل الكامل أقل من 50 درجة مئوية)، ويتحمل الرطوبة من 5٪ إلى 95٪ غير المكثفة، ويدعم التثبيت على ارتفاعات تصل إلى 3000 متر. يجعله تصميمه المضغوط 6U وتوافقه مع الرفوف مقاس 19 بوصة خيارًا مثاليًا لتطبيقات إمداد الطاقة الحرجة التي تتطلب كفاءة عالية وقابلية للتطوير وموثوقية.
الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 6U (ارتفاع)
الوزن: ≤25 كجم (بدون مقومات)
وضع التبريد: التبريد الطبيعي
وضع التثبيت: مثبت على رف 19 بوصة أو داخل الخزانة
وضع الكابلات: مدخل علوي ومخرج علوي
وضع الصيانة: صيانة أمامية، دعم تغيير درجة الوحدة
مستوى الحماية: IP20
وضع الإدخال: 380 فولت تيار متردد ثلاثي الأطوار أو 220 فولت تيار متردد أحادي الطور
سعة الإدخال: 1 × 63 أمبير/3P
تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز
AC SPD: 20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكرو ثانية
جهد الخرج: -43 ~ -58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر
الحد الأقصى للسعة: 18 كيلو واط (3 كيلو واط × 6)
قواطع البطارية: 4 × 125 أمبير/1P
قواطع الحمل: LLVD: لا يوجد؛ BLVD: 2 × 63 أمبير/1P
DC SPD: 10 كيلو أمبير، 8/20 ميكرو ثانية
جهد الإدخال: 85 فولت تيار متردد ~ 300 فولت تيار متردد، مقدر 220 فولت تيار متردد
الكفاءة: >96%
الطاقة المقدرة: 3000 واط (176-300 فولت تيار متردد)
درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)
الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U/ارتفاع)
الوزن: ≤2 كجم
وضع التبريد: التبريد القسري
عامل الطاقة: ≥0.99
THD: ≤5%
خرج التيار المستمر: -43 ~ -58 فولت تيار مستمر، مقدر -53.5 فولت تيار مستمر، بحد أقصى 55 أمبير
إدخال الإشارة: 4 AI (3 درجة حرارة البطارية، 1 درجة حرارة محيطة)، 7 DI
إخراج التنبيه: 6 تلامس جاف
منفذ الاتصال: RS232/485، SNMP
وضع العرض: LCD
درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)
درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية
رطوبة التشغيل: 5% ~ 95% (غير مكثفة)
الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
