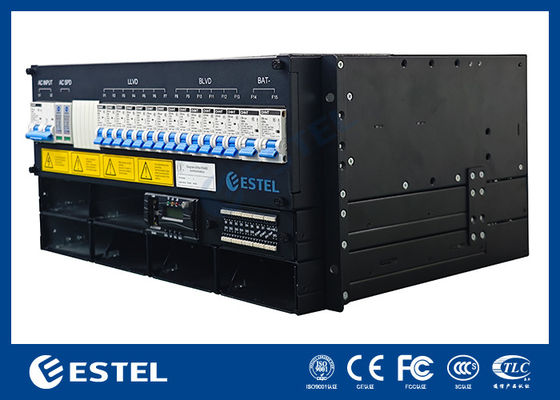

حل كهرباء متردد من 3 ′′ 9kW 6U ، كفاءة عالية > 96 ٪ ، مبررات 3000W وحدات ، مدخل متردد مرن

لمحة عامة عن المنتج

تم تصميم حل الطاقة المستمرة المثبتة على الرف 3 ′′ 9kW 6U لتوفير طاقة موثوقة وفعالة للاتصالات والبنية التحتية لتكنولوجيا المعلومات والمواقع الصناعية.يدعم كل من مدخل ثلاثي المراحل 380VAC و 220VAC أحادي المراحل، يوفر مخرجًا منظمًا من 43 إلى 58VDC مع 53.5VDC المسمى ، مما يجعله مناسبًا لتزويد ثابت بالتيار المباشر في الشبكات الحرجة.

هذا النظام يحقق أقصى قدرة إنتاجية تبلغ 9 كيلوواط من خلال ثلاث وحدات محاكاة قابلة للتبديل الساخن ، لكل منها قيمة 3000 واط ووزنها أقل من 2 كجم. مع تبريد الهواء القسري ، عامل الطاقة العالي ≥ 0.99، والتشوه الهارموني الإجمالي ≤ 5 ٪ ، يضمن المصححون أداءً مستقرًا وتحويل طاقة عالي الجودة حتى تحت أحمال متطلبة.

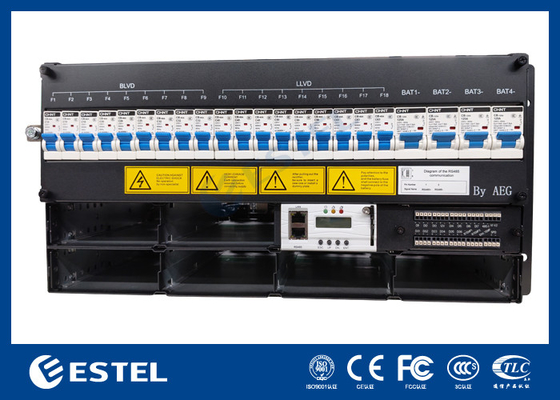

مجهز بمكابح بطارية 125A مزدوجة ومكابح حمولة BLVD متعددة ، يوفر النظام توزيع DC مرن وأمانًا متزايدًا.جهاز التحكم يدمج مراقبة درجة الحرارة (البطارية والبيئة)، المدخلات الرقمية ، وإنذارات الاتصال الجاف ، في حين أن منافذ الاتصال (RS232/485 ، SNMP) تمكن من الإشراف عن بعد. يوفر لوحة LCD الأمامية إدارة محلية بديهية.

مصممة للاستمرارية ، تعمل السوبر راك من 40 درجة مئوية إلى + 65 درجة مئوية ، تتسامح مع رطوبة غير مكثفة 5-95٪ ، وتحافظ على أداء موثوق به حتى ارتفاع 3000 متر.صيانة الوصول الأمامي، وحماية IP20 تجعلها خيارًا عمليًا للمشغلين الذين يسعون إلى الكفاءة والقدرة على التوسع وسهولة النشر في التطبيقات الحرجة للمهمة.

النظام

• بعد: 482.0 ((W) × 350.0 ((D) × 6U ((H)

• الوزن: ≤25kg (بدون مُستقيمات)

• وضع التبريد: تبريد طبيعي

• طريقة التثبيت: تثبيت على رف 19 بوصة أو داخل الخزانة

• وضع الكابلات: المدخل الأعلى والمخرج الأعلى

• وضع الصيانة: الصيانة الأمامية، تغيير درجة وحدة الدعم

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الدخول: ثلاثي المراحل 380VAC أو 220VAC أحادي المراحل

• قدرة الدخول: 1 × 63A / 3P

• تردد الدخول: 4566 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز

• SPD التيار المتردد: 20kA/40kA، 8/20μs

توزيع التيار المباشر

• فولتاج الخروج: 43 ~ 58VDC ، القيمة الاسمية: 53.5VDC

• القوة القصوى: 9kW (3kW × 3)

• مفكّرات البطارية: 2×125A/1P

• مكابح الحمل: LLVD: لا يوجد؛ BLVD: 3×63A/1P، 3×40A/1P، 1×25A/1P

• SPD DC: 10kA، 8/20μs

المصلح

• الجهد الدخالي: 85VAC ~ 300VAC ، مقياس 220VAC

• الكفاءة: > 96%

• الطاقة الاسمية: 3000 واط (176VAC)

• درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)

• مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)

• الوزن: ≤2kg

• وضع التبريد: تبريد قسري

• عامل الطاقة: ≥0.99

• THD: ≤5%

• مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A

جهاز التحكم

• مدخل إشارة: 4 AI (3 بطارية temp، 1 درجة حرارة محيطة) ، 7 DI

• مخرج الإنذار: 6 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: LCD

البيئة

• درجة حرارة التشغيل: 40 °C ~ + 65 °C (المخرج الكامل أقل من 50 °C)

• درجة حرارة التخزين: 40 °C ~ + 70 °C

• رطوبة التشغيل: 5% ~ 95% (غير مكثفة)

• الارتفاع: 0 ~ 3000m (إذا كان الارتفاع ضمن نطاق 2000m إلى 3000m ، فإن الحد الأقصى لدرجة حرارة التشغيل ينخفض بنسبة 1 °C مع زيادة الارتفاع بنسبة 200m.)
