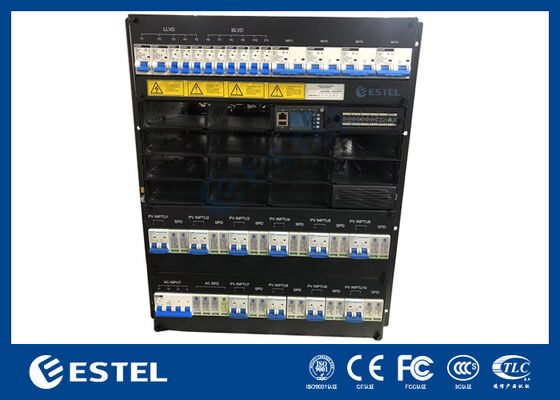

وحدة طاقة مركز بيانات لتوفير طاقة تيار مستمر تصل إلى 1000 أمبير
تفاصيل المنتج

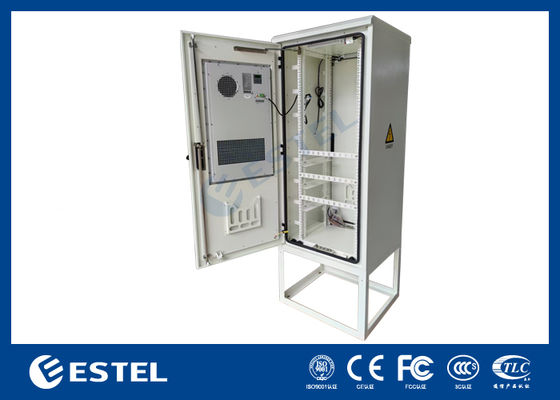

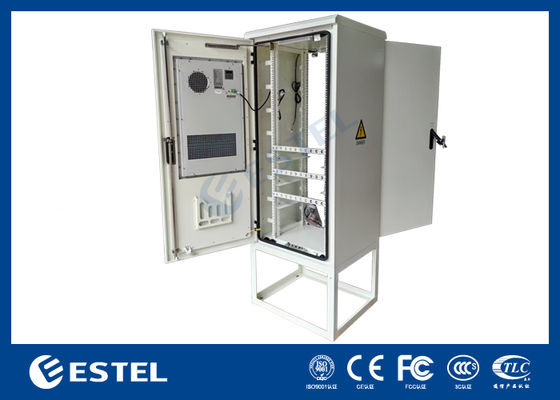

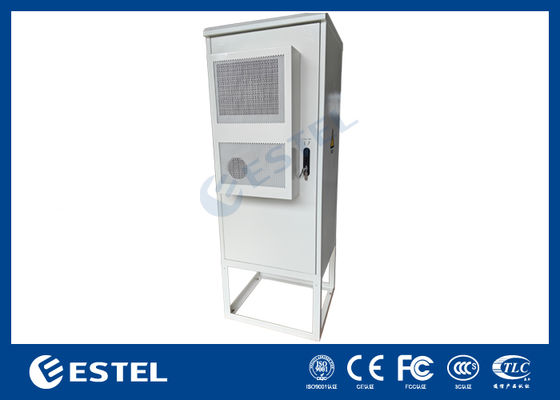

Outdoor telecom power cabinet
,36kW MPPT solar power system
,Telecom power system with warranty
القلب المركزي للطاقة لمركز البيانات بقدرة تصل إلى 1000 أمبير تيار مستمر
1. نظرة عامة
إن قلب الطاقة 1000 أمبير من ESTEL هو قلب طاقة تيار مستمر عالي السعة مصمم خصيصًا لغرف الاتصالات ومراكز البيانات، حيث يحول طاقة التيار المتردد أحادي الطور 220 فولت أو طاقة التيار المتردد ثلاثي الطور 380 فولت إلى طاقة تيار مستمر عالية الجودة لتزويد معدات الاتصالات وتكنولوجيا المعلومات بالطاقة.
2. التطبيقات
- إمداد الطاقة لمركز مواقع الاتصالات
- إمداد الطاقة لمركز بيانات الاتصالات
- محطة أرضية للأقمار الصناعية
- إمداد الطاقة لمحطة الميكروويف
3. التكوينات والميزات
يتكون قلب الطاقة 1000 أمبير هذا بشكل أساسي من وحدة تحكم طاقة ذكية، ووحدات مقومات عالية الجودة، وقواطع الدائرة وأجهزة الحماية من زيادة التيار (SPD) لطاقة التيار المتردد الداخلة ودائرة التيار المستمر الخارجة.

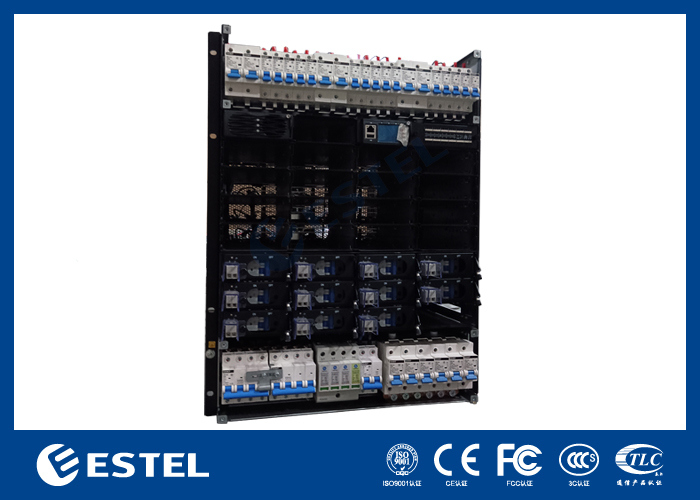

1) رف فرعي لقلب الطاقة أو خزانة قلب الطاقة:
يمكن بناء نظام قلب الطاقة 1000 أمبير إما في رف فرعي قابل للتركيب في الرفوف مقاس 19 بوصة أو في خزانة مزودة برفوف مقاس 19 بوصة. يعتمد ذلك على متطلبات العميل لسعة الطاقة ومساحة التركيب. يتم تصنيعه كوحدة فرعية أو خزانة تجميع، مع دمج جميع وحدات التحكم في الطاقة، وفتحات وحدات المقومات، وقواطع توزيع الطاقة، وSPD في الداخل.
2) وحدة تحكم الطاقة الذكية:
تحتوي على شاشة LCD لعرض معلومات تشغيل نظام الطاقة وإعدادات المعلمات المحلية، فهي لا تدعم فقط قراءة المعلمات وكتابتها، ولكنها تدعم أيضًا تحميل المعلمات وتنزيلها. توفر وظيفة المراقبة والتحكم المحلية عبر متصفح الويب، وتدعم SNMP لوظيفة المراقبة والتحكم عن بعد.
| القياس عن بعد | التحكم عن بعد | إدارة البطارية | وضع توفير الطاقة | الإنذارات والأحداث |
|
جهد التيار المتردد وتياره جهد التيار المستمر وتياره تيار البطارية ودرجة حرارتها درجة الحرارة المحيطة جهد وتيار وحدة المقوم |
شحن البطارية بالتساوي والعائم تنظيم الجهد لوحدات المقوم تحديد التيار لوحدات المقوم تشغيل/إيقاف تشغيل وحدات المقوم فصل الحمل فصل البطارية |
شحن معزز تعويض درجة الحرارة اختبار البطارية فصل الجهد المنخفض فصل درجة الحرارة المرتفعة التنبؤ بسعة البطارية
|
مقومات عالية/قياسية الكفاءة إدارة الخليط تشغيل المقومات بشكل دوري خمول المقومات
|
SPD، فتيل الحمل، تفريغ البطارية، عدم توازن التيار، فصل الحمل، فشل إدخال التيار المتردد للمقوم، فشل اتصال المقوم، إلخ |
| ما ورد أعلاه هو قائمة غير شاملة، لمعرفة الوظائف الكاملة، يرجى الاتصال بنا. | ||||
3) وحدة المقوم:
تقوم وحدات المقوم بتحويل طاقة التيار المتردد إلى طاقة تيار مستمر عالية الجودة، وهي قابلة للتبديل أثناء التشغيل. بناءً على متطلبات العميل المختلفة للسعة الإجمالية للتيار، وكفاءة التحويل من التيار المتردد إلى التيار المستمر، ونطاق الميزانية، وكمية الحمل الكهربائي والمواصفات، وما إلى ذلك، سيتم استخدام عدد مختلف من الوحدات، ونماذج مختلفة من الوحدات. تم تكوين جميع الوحدات الموجودة بالداخل بمروحة للتبريد القسري بالهواء.
| العنصر | المعلمة | العنصر | المعلمة |
| جهد التشغيل |
85 فولت تيار متردد إلى 290 فولت تيار متردد
|
جهد الخرج
|
42 فولت تيار مستمر ~ 58 فولت تيار مستمر، القيمة المقدرة هي 53.5 فولت |
| التردد | 45 هرتز ~ 66 هرتز، القيمة المقدرة هي 50 هرتز/60 هرتز |
الطاقة الخطية تخفيض التصنيف
|
3000 واط (176 فولت تيار متردد ~ 290 فولت تيار متردد) 3000 واط ~ 1250 واط (175 فولت تيار متردد ~ 85 فولت تيار متردد)
|
|
تيار الدخل
|
≤18A |
الجهد المنظم الدقة |
≤±0.6％V |
| معامل القدرة | ≥0.99 (220 فولت تيار متردد @ 20٪ ~ 100٪ حمل) | طاقة الاستعداد | ≤4W |
| THD |
≤5％ (50٪ ~ 100٪ حمل)
|
مدة بدء التشغيل
|
3 ثوانٍ ~ 8 ثوانٍ (وضع البدء الفوري)
|
| الأبعاد |
41.5 مم (ارتفاع) × 106.4 مم (عرض) × 291 مم (عمق)
|
الوزن (بدون التعبئة والتغليف)
|
2 كجم
|
| ما ورد أعلاه هو قائمة ميزات غير شاملة لطراز واحد، لمعرفة الوظائف الكاملة والمزيد من وحدات المقومات، يرجى الاتصال بنا. | |||
4) قواطع التيار المتردد الداخلة وSPD:
تتوفر علامات تجارية مختلفة من القواطع. ويتم تكوين جميع القواطع بناءً على ميزات أنواع طاقة الإدخال ومتطلبات العميل. ستوصي ESTEL بتكوين SPD المستخدم بشكل شائع، كما يتم دعم متطلبات العميل الخاصة.
5) قواطع التيار المستمر الخارجة وSPD:
يعتمد تكوين قواطع التيار المستمر الخارجة وSPD على احتياجات العميل، وستحتاج إلى معلومات حول عدد معدات استهلاك الطاقة الإجمالي، وما هي طاقة كل معدة استهلاك، وكم عدد القواطع التي يجب توفيرها للغرض المستقبلي، وما إلى ذلك. كل هذه الأمور قابلة للتفاوض.
6) أخرى:
يمكن تضمين قواطع البطارية، والتجاوز، ومنافذ الخدمة، وما إلى ذلك، في نظام قلب الطاقة بناءً على احتياجات العميل.
4. كيفية الشراء
1) يرسل العميل استفسارًا عبر الإنترنت
2) تساعد ESTEL العميل وتوجهه لتأكيد احتياجاته الفنية
3) تضع ESTEL حلاً فنيًا مع السعر للعميل
4) يؤكد العميل على عرض الأسعار والتكوين (اضبط الحل إذا لزم الأمر)
5) يصدر العميل أمر شراء إلى ESTEL ويدفع دفعة مقدمة
6) تقوم ESTEL بالإنتاج، وترسل صور المنتج النهائي إلى العميل
7) يقوم العميل بدفع الدفعة المتبقية، وتقوم ESTEL بتعبئة المنتجات وإرسال التأكيد إلى العميل
8) جاهز للشحن (يمكن لـ ESTEL ترتيب الشحن البحري والجوي إلى جميع البلدان بناءً على طلب العميل)
-
