نظام مقوم الاتصالات السلكية واللاسلكية الذي يوفر منفذ إنترنت RS485 وجهات اتصال جافة وقدرات مراقبة عن بعد لإدارة الشبكة والتحكم فيها.
الخصائص الأساسية
مكان المنشأ:
شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
ET48300-005
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
358-2143 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
20،000 مجموعة في الشهر
ملخص المنتج
مقدمة وحدة تزويد الطاقة الفرعية ET48300-005 بتصميم مدمج بارتفاع 5U لتلبية الاحتياجات الحرجةلتطبيقات الإرسال عبر الألياف والميكروويف، وأجهزة الوصول، والمحول. أقصى طاقة للنظام هي 300 أمبير، مع قواطع دوائر التيار المتردد/البطارية/الحمل.الكابلات تصل من الأمام مع قواطع الدائرة وقضبان التوصيل. الميزات الر...
تفاصيل المنتج
إبراز:
محطة شحن السيارات الكهربائية ذات التشغيل الآمن
,محطة شحن للسيارات الكهربائية IP54
,محطة شحن السيارات الكهربائية مع حماية متعددة
Dimension:
482.0 (عرض) * 350.0 (عمق) * 5 ش (ارتفاع)
Weight:
≥25 كجم (بدون مقومات)
Cooling Mode:
التبريد الطبيعي
Installation Mode:
مثبت على رف مقاس 19 بوصة أو داخل الخزانة
Cabling Mode:
أعلى مدخل ومتخلص أعلى
Maintenance Mode:
الصيانة الأمامية ، تغيير درجة وحدة الدعم
وصف المنتج
مقدمة

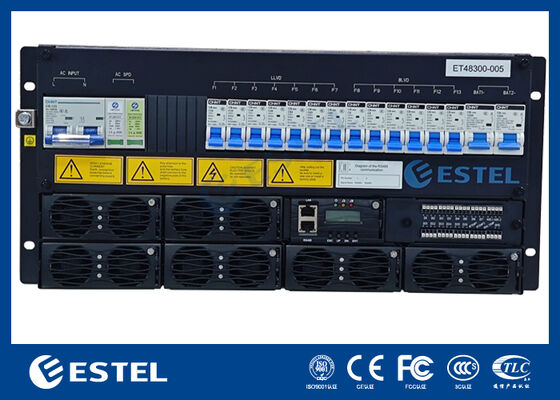

وحدة تزويد الطاقة الفرعية ET48300-005 بتصميم مدمج بارتفاع 5U لتلبية الاحتياجات الحرجة
لتطبيقات الإرسال عبر الألياف والميكروويف، وأجهزة الوصول، و
المحول. أقصى طاقة للنظام هي 300 أمبير، مع قواطع دوائر التيار المتردد/البطارية/الحمل.
الكابلات تصل من الأمام مع قواطع الدائرة وقضبان التوصيل.
الميزات الرئيسية
عرض قياسي 19 بوصة مما يتمتع بميزة الاستخدام الواسع
تصميم مدمج بارتفاع 5U، يمكن توفير المساحة وتكاليف التركيب
تشغيل أمامي والوصول إلى الكابلات، وصيانة جيدة المظهر وآمنة
إدارة مثالية للبطارية، تطيل عمر البطارية وتوفر منافذ اتصالات متنوعة، RS485، ومنفذ إنترنت، وجهات اتصال جافة، إلخ. مما يتيح شبكات مرنة ومراقبة عن بعد
المقوم والوحدة التحكم قابلة للتبديل أثناء التشغيل، وسهلة وسريعة للصيانة عبر الإنترنت
نطاق جهد الإدخال الواسع (85-300 فولت تيار متردد) يتكيف مع شبكة الطاقة
سيناريوهات التطبيق
محطة قاعدة لاسلكية
شبكة الإرسال
شبكة اتصالات المؤسسات
المواصفات
| النوع | ET48300-005 | |||
| النظام | الأبعاد | 482.0 (عرض) * 350.0 (عمق) * 5U (ارتفاع) | ||
| الوزن | ≤25 كجم (بدون مقومات) | |||
| وضع التبريد | تبريد طبيعي | |||
| وضع التثبيت | مثبت على حامل 19 بوصة أو داخل الخزانة | |||
| وضع الكابلات | مدخل علوي ومخرج علوي | |||
| وضع الصيانة | صيانة أمامية، ودعم تغيير مستوى الوحدة | |||
| مستوى الحماية | IP20 | |||
| التيار المتردد التوزيع | وضع الإدخال | 380 فولت تيار متردد ثلاثي الأطوار | ||
| سعة الإدخال | 1×63 أمبير/4P | |||
| تردد الإدخال | 45~65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |||
| AC SPD | 20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية | |||
| التيار المستمر التوزيع | جهد الخرج | -43~-58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر | ||
| الحد الأقصى للسعة | 18 كيلو واط | |||
| قواطع البطارية | 2× 125 أمبير/1P | |||
| قواطع الحمل | LLVD:32 أمبير/1P×2+40 أمبير/1P×2+63 أمبير/1P×3 BLVD:6 أمبير/1P×2+10 أمبير/1P×2+16 أمبير/1P×2 | |||
| DC SPD | 10 كيلو أمبير/، 8/20 ميكروثانية | |||
| المقوم | جهد الإدخال | 85 فولت تيار متردد～300 فولت تيار متردد، مقدر 220 فولت تيار متردد | ||
| الكفاءة | >96% | |||
| الطاقة المقدرة | 3000 واط (176~300 فولت تيار متردد) | |||
| درجة حرارة التشغيل | -40℃~+75℃ (خرج كامل أقل من 50℃) | |||
| الأبعاد | 106.5 ملم (عرض) × 286 ملم (عمق) × 41.5 ملم (1U/ارتفاع) | |||
| الوزن | ≤2 كجم | |||
| وضع التبريد | تبريد قسري | |||
| معامل القدرة | ≥0.99 | |||
| THD | ≤5% | |||
| وحدة التحكم | إدخال الإشارة | 4 AI (3 درجة حرارة البطارية، 1 درجة حرارة محيطة)، 7 DI (SPD، 6 DI شائعة) | ||
| خرج التنبيه | 6 جهات اتصال جافة | |||
| منفذ الاتصال | RS485، SNMP | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة | -40℃~+75℃ (خرج كامل أقل من 50℃) | ||
| درجة حرارة التخزين | -40℃~+70℃ | |||
| الرطوبة التشغيلية | 5%~95% (غير متكثفة) | |||
| الارتفاع | 0~3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، فإن التشغيل الأقصى تنخفض درجة الحرارة بمقدار 1℃ مع زيادة الارتفاع بمقدار 200 متر.) | |||
