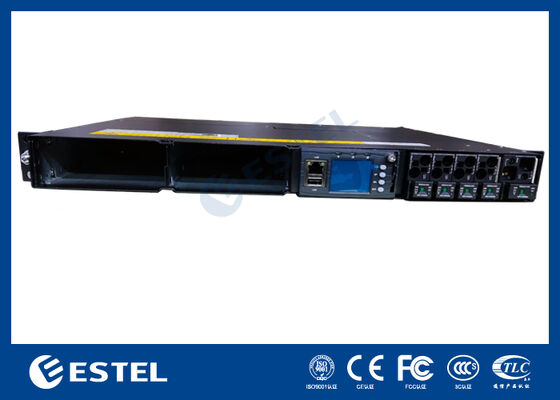

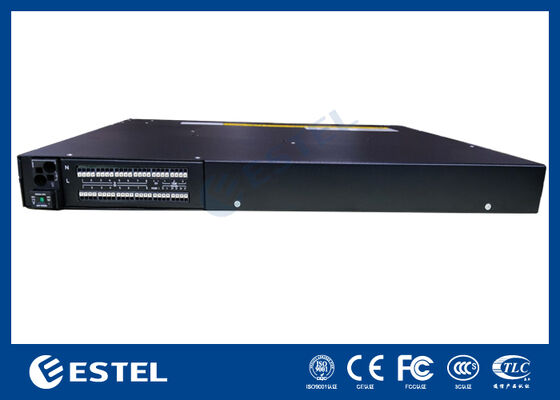

نظام طاقة الاتصالات السلكية واللاسلكية 8 كيلو واط 1U رف فرعي بعرض 19 بوصة قياسي ومنافذ اتصالات متعددة للشبكات المرنة
الخصائص الأساسية
مكان المنشأ:
شنتشن ، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC, TLC
رقم الموديل:
ET48150-M7E21
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
358-2143 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
20،000 مجموعة في الشهر
ملخص المنتج
نظام طاقة التيار المستمر 8 كيلو واط نظام الطاقة ET48150-M7E21 مقدمة وحدة تزويد طاقة فرعية 1U، تصميم مضغوط بارتفاع 1U لتلبية احتياجات التطبيقات الهامة للإرسال عبر الألياف والميكروويف، وأجهزة الوصول، والمفاتيح. يبلغ الحد الأقصى للتيار في النظام 150 أمبير، مع قواطع دوائر التيار المتردد/البطارية/الحمل. ...
تفاصيل المنتج
إبراز:
نظام طاقة الاتصالات السلكية واللاسلكية للشبكات المرنة
,نظام طاقة الاتصالات السلكية واللاسلكية للرف الفرعي 1U
,نظام طاقة الاتصالات السلكية واللاسلكية بمنافذ اتصالات متعددة
Dimension:
482.6 (عرض) * 350 (عمق) * 44 (1U/H)
Weight:
≥7kg (بدون مقومات)
Cooling Mode:
التبريد الطبيعي
Installation Mode:
مثبت على رف مقاس 19 بوصة أو داخل الخزانة
Cabling Mode:
أعلى مدخل ومتخلص أعلى
Maintenance Mode:
هـ الصيانة الأمامية، ودعم تغيير درجة الوحدة
وصف المنتج
نظام طاقة التيار المستمر 8 كيلو واط نظام الطاقة ET48150-M7E21
مقدمة
وحدة تزويد طاقة فرعية 1U، تصميم مضغوط بارتفاع 1U لتلبية احتياجات التطبيقات الهامة للإرسال عبر الألياف والميكروويف، وأجهزة الوصول، والمفاتيح. يبلغ الحد الأقصى للتيار في النظام 150 أمبير، مع قواطع دوائر التيار المتردد/البطارية/الحمل. يتم الوصول إلى الكابلات من الأمام باستخدام قاطع الدائرة وشريط التوصيل.
الميزات الرئيسية
- عرض قياسي 19 بوصة مما يتمتع بميزة الاستخدام الواسع
- تصميم مضغوط بارتفاع 1U، يمكن توفير التكلفة في المساحة والتركيب
- يقع توصيل التيار المتردد والتحميل والبطارية في الطرف الأمامي، بينما يقع توصيل الإشارات في الطرف الخلفي.
- إدارة مثالية للبطارية، مما يطيل عمر البطارية ويوفر منافذ اتصال متنوعة، RS485، ومنفذ الإنترنت، وجهات اتصال جافة، وما إلى ذلك، مما يتيح الشبكات المرنة والمراقبة عن بعد
- المقوم والوحدة التحكم قابلة للتبديل أثناء التشغيل، وسهلة وسريعة الصيانة عبر الإنترنت
- نطاق جهد الإدخال الواسع (85-290 فولت تيار متردد) يتكيف مع شبكة الطاقة
- فتحة المقوم متوافقة مع كل من وحدة المقوم 3 كيلو واط ووحدة المقوم 4 كيلو واط.
سيناريوهات التطبيق
- محطة قاعدة لاسلكية
- شبكة الإرسال
- شبكة اتصالات المؤسسات
مواصفات ET48150-M7E21
| النوع | وحدة فرعية 3~8 كيلو واط 1U | |
| النظام | الأبعاد | 482.6 (عرض) * 350 (عمق) * 44 (1U/ارتفاع) |
| الوزن |
≤7 كجم (بدون مقومات)
|
|
|
وضع التبريد
|
تبريد طبيعي | |
| وضع التثبيت |
مثبت على رف 19 بوصة أو داخل الخزانة
|
|
| وضع الكابلات | مدخل علوي ومخرج علوي | |
|
وضع الصيانة
|
صيانة أمامية، دعم تغيير مستوى الوحدة
|
|
|
مستوى الحماية
|
IP20 | |
| التيار المتردد التوزيع |
وضع الإدخال | 220 فولت تيار متردد أحادي الطور |
| سعة الإدخال | 1×63 أمبير/1P | |
| تردد الإدخال | 45~66 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |
| التيار المستمر التوزيع |
جهد الخرج | -43~58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر |
| الحد الأقصى للسعة | 8 كيلو واط (4 كيلو واط*2) | |
| قواطع البطارية | 1×125 أمبير | |
| قواطع الحمل | BLVD:1×25 أمبير+1×32 أمبير | |
| DC SPD | 10 كيلو أمبير/20 كيلو أمبير، 8/20 ميكروثانية | |
| 3 كيلو واط المقوم |
جهد الإدخال |
85 فولت تيار متردد～300 فولت تيار متردد، مقدر 220 فولت تيار متردد
|
| الكفاءة | >96% | |
| الطاقة المقدرة |
3000 واط (176~300 فولت تيار متردد)
|
|
| درجة حرارة التشغيل | 40℃~+75℃ (خرج كامل أقل من 50℃) | |
| الأبعاد |
106.5 ملم (عرض)×286 ملم (عمق)×41.5 ملم (1U/ارتفاع)
|
|
| الوزن |
≤2 كجم
|
|
| وضع التبريد | تبريد قسري | |
| معامل القدرة |
≥0.99 @220 فولت تيار متردد 20-100% حمل
|
|
| 4 كيلو واط المقوم |
جهد الإدخال
|
85 فولت تيار متردد～300 فولت تيار متردد، مقدر 220 فولت تيار متردد
|
|
الكفاءة
|
>96.6% | |
| الطاقة المقدرة |
4000 واط (176~300 فولت تيار متردد)
|
|
| درجة حرارة التشغيل | 40℃~+75℃ (خرج كامل أقل من 50℃) | |
| الأبعاد | 106.5 ملم (عرض)×285 ملم (عمق)×41.5 ملم (1U/ارتفاع) | |
| الوزن |
≤2.1 كجم
|
|
| وضع التبريد | تبريد قسري | |
| معامل القدرة |
≥0.99 @220 فولت تيار متردد 20-100% حمل
|
|
| وحدة التحكم |
إدخال الإشارة
|
3 AI (2 درجة حرارة البطارية، 1 درجة حرارة المحيط) ،8 DI ،2 RS485
|
| خرج الإنذار | 8 جهات اتصال جافة | |
| منفذ الاتصال | LAN,USB,RS485,SNMP | |
| وضع العرض | شاشة LCD | |
| البيئة | التشغيل درجة الحرارة |
-40℃~+70℃
|
| درجة حرارة التخزين |
-40℃~+70℃
|
|
| الرطوبة التشغيلية |
5%~95% (غير متكثفة)
|
|
|
الارتفاع
|
0~3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، فإن التشغيل الأقصى
تنخفض درجة الحرارة بمقدار 1℃ مع زيادة الارتفاع بمقدار 200 متر.)
|
|
