نظام طاقة اتصالات IP55 ذو كابينتين مع مقصورتين من صفين للطاقة والبطارية
تفاصيل المنتج
IP55 نظام طاقة الاتصالات مع حجرتين
,نظام طاقة الاتصالات من صفين للطاقة والبطارية
,نظام طاقة الاتصالات مزدوج الحجرة IP55 تصنيف
نظام طاقة الاتصالات مع حجرتين من مُصحح 6 كيلوواط و MPPT شمسي 6 كيلوواط
1إدخال نظام طاقة الاتصالات ذو الشقين

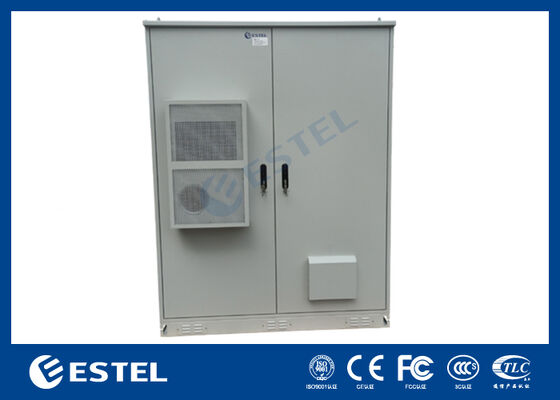

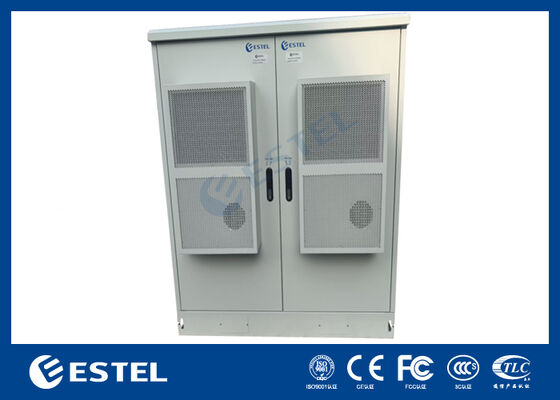

ET15075200A-38U-12kW هو خزانة طاقة خارجية مزودة بمقصورين مع مقصورة يسارية لتوليد طاقة الاتصالات المستمرة ، ومقصورة يمينية للبطاريات.
طاقته هي 6 كيلوواط من المكيفات و 6 كيلوواط من الطاقة الشمسية الضوئية. مع تصميم المقصورة اثنين، توفر هذه الخزانة الطاقة مساحة أكبر وإدارة مريحة للمستخدمين.
تم تصميم المقصورة اليسرى مع مكيف هواء DC48V 1500W ، لتوفير درجة حرارة تشغيل مناسبة لطاقة الاتصالات ومعدات تكنولوجيا المعلومات للمستخدم.
تم تصميم المقصورة اليمنى لتكون متوافقة مع رفوف البطارية ورفوف البطارية ، مما يوفر مساحة كافية واختيارات مرنة لنوع البطارية للمستخدم.
2خصائص نظام الطاقة التليفونية ذو الشقين
● درجة حماية عالية: IP55؛
● قدرة قوية على مكافحة السرقة، باب مضمن، مفاصل داخلية، قفل ثلاثي النقاط، دعم قفل إضافي؛
● تبني وحدة تبريد عالية الكفاءة: مكيف الهواء
● حماية شاملة اختيارية: جهاز استشعار الباب، جهاز استشعار الدخان، جهاز استشعار المياه، جهاز استشعار درجة الحرارة والرطوبة، الخ؛
● دعم الإدارة عن بعد، وتحسين الأمن وتقليل تكلفة تشغيل العملاء إلى الحد الأدنى
3تطبيقات نظام طاقة الاتصالات المكون من حجرتين
هذا مجلس الوزراء الاتصالات الخارجية تستخدم على نطاق واسع في مشغلي الاتصالات المواقع الاتصالات المتنقلة، الملاجئ الصغيرة في الهواء الطلق، خزانات التحكم الكهربائي للسكك الحديدية، محطات الاتصالات القاعدة،محطات الكشف عن الهواء في الهواء الطلق، خزانات التحكم الشمسية، الخ.
4تكوينات نظام الطاقة التليفونية ذو الشقين
| البند | المعلم | مؤشر | |
| الحجرة | النموذج | ET15075200A-38U | |
| مستوى الحماية | IP55 | ||
| البعد الخارجي | 1500 (W) × 750 (D) × 2000 (H) ملم ، بما في ذلك قاعدة بطول 150 ملم (يمكن تخصيص الحجم) | ||
| الفضاء الداخلي | 19 ′′ رفوف قياسية، 2 × 38U | ||
| المواد | بنية ذات جدار واحد؛ حجرة الخزانة: 1.2mm سميكة ورقة الصلب المجلفن؛ رفوف: 2.0mm سميكة ورقة الصلب المجلفن؛ | ||
| العزل | 20 ملم PEF | ||
| طلاء | طلاء مسحوق البوليستر | ||
| اللون | RAL7035 | ||
| قفل | نظام قفل مضاد للسرقة من ثلاث نقاط | ||
| المفصل | المفصل الداخلي | ||
| التثبيت | مقبوضة على الأرض | ||
| توجيه الكابلات | كابل في وخارج من أسفل الخزانة | ||
| الصيانة | الباب الأمامي اثنين، الصيانة الأمامية | ||
| التبريد | مكيف الهواء | 1 مجموعة من مكيف الهواء؛ سعة التبريد: 1500W؛ -48VDC؛ | |
| مصباح LED |
2 مجموعة من مصابيح LED مع مفتاح، -48VDC، للإضاءة في الخزانة (المصابيح LED تلقائيًا عند فتح الباب) |
||
|
وحدة الإشراف الميداني (FSU) |
PM5000TT-TS4 (النسخة القياسية) ، بما في ذلك: 1 × جهاز استشعار درجة الحرارة والرطوبة ، 1 × جهاز استشعار الدخان ، 1 × جهاز استشعار تسرب المياه ، 2 × جهاز استشعار الباب (يمكن استخدام FSU لمراقبة نظام الطاقة والبطاريات ومكيفات الهواء ، وما إلى ذلك ؛ يدعم FSU الاتصال بمنصة المراقبة المركزية للعميل للمراقبة عن بعد.) |
||
| نظام الطاقة |

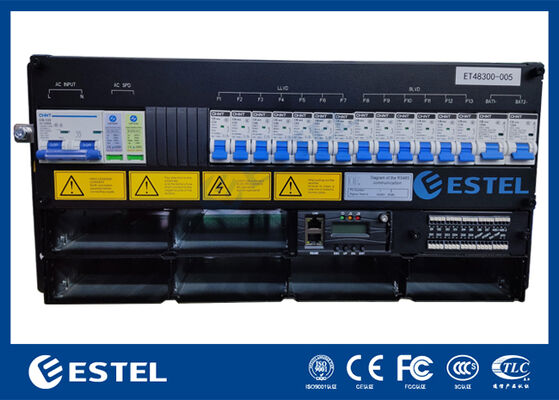

نظام تصحيح 6kW + نظام شمسي 6kW (انظر الصفحة الأخيرة للتفاصيل) |
||
| بطارية الليثيوم | 6 مجموعات من بطارية LiFePO4 ، النموذج: LFELI-48200 ، 48V ، 200Ah ، 6000 دورة ؛ 442 (W) × 520 (D) × 244 (H) mm ، 79.3kg | ||
| البيئة | درجة حرارة العمل | -40 درجة مئوية إلى +55 درجة مئوية (+إشعاع الشمس) | |
| درجة حرارة التخزين | -40°C إلى +70°C | ||
| رطوبة العمل | 5٪ إلى 95٪ (بدون تكثيف) | ||
| ارتفاع العمل | 0 إلى 4000 متر | ||
| الحزمة | غلاف خشبي | ||
5رسومات نظام طاقة الاتصالات ذو الشقين
-
