1U نظام طاقة متزامن متكامل مع وحدة مراقبة فتحات المصلح المزدوج RS485 أو واجهة LAN
تفاصيل المنتج
نظام طاقة ثابت 1U على الرف
,نظام طاقة بفتحات مزدوجة للمقوم
,نظام طاقة واجهة LAN RS485

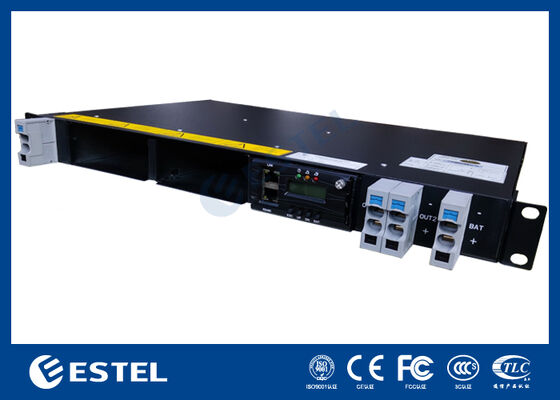

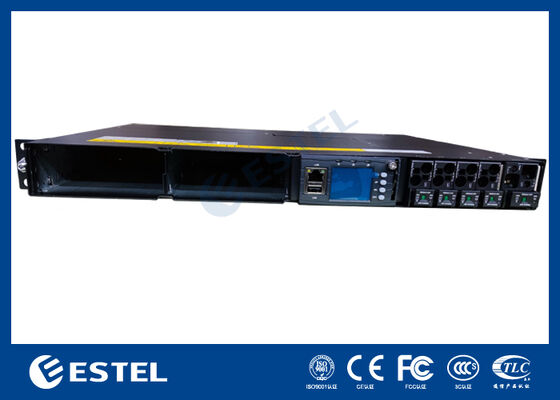

نظام طاقة DC متكامل مثبت على حامل 1U مع وحدة مراقبة فتحات المقوم المزدوج RS485 أو واجهة LAN
نظرة عامة علىنظام طاقة DC متكامل مثبت على حامل 1U
هذانظام طاقة تيار مستمر متكامل مثبت على حامل عالي 1Uتم تصميمه للتطبيقات التي تتطلب توصيل طاقة مدمج وعالي الكفاءة ومراقب عن بعد. فهو يدمج محطات إدخال الطاقة، وفتحات المقوم المزدوج، ومنافذ الإخراج، وتوصيل البطارية، وواجهة المراقبة، وإشارة الإدخال والإخراج في هيكل واحد.
تعتبر الوحدة مثالية لمحطات الاتصالات الأساسية ومراكز البيانات صغيرة الحجم وخزائن الطاقة الموزعة. إنه يضمن إخراج ثابت -48VDC مع دعم الاتصال عن بعد وتوسيع IO المرن.
ميزات لنظام طاقة DC متكامل مثبت على حامل 1U
تصميم مدمج 1U
يناسب الرفوف القياسية مقاس 19 بوصة، بارتفاع 1U فقط، مما يجعله مثاليًا للتركيبات ذات المساحة المحدودة.
فتحات مقوم التبديل السريع المزدوجة
يستوعب وحدتي مقوم (واحدة مثبتة في الصورة)، مما يدعم التكرار أو توسيع التحميل.
لوحة مراقبة متكاملة
شاشة LED مثبتة في الأمام مع أزرار لحالة النظام، وعرض الجهد/التيار، والتكوين المحلي.
الاتصالات متعددة البروتوكولات
مجهزةالشبكة المحلية (إيثرنت)وRS485المنافذ التي تدعم SNMP أو Modbus للتكامل مع NMS/BMS.
اتصالات إخراج متعددة
الجانب الأماميمحطات إخراج تيار مستمر عالية التيار(على سبيل المثال، OUT1+، OUT1–) مع موصلات من النوع الإضافي لاتصال تحميل موثوق.
كتلة طرفية IO شاملة

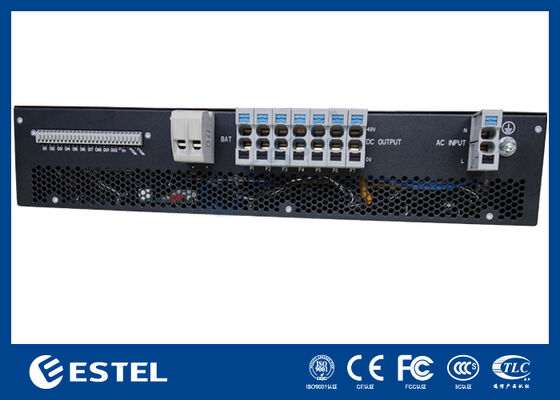

كتلة طرفية في الجانب الخلفي معدي / دو,مستشعر درجة الحرارة,جهد البطارية، وSPD (جهاز الحماية من زيادة التيار)نقاط المراقبة.
التأريض وعلامات السلامة
رموز واضحة للجهد العالي والتأريض للامتثال للسلامة وسهولة الصيانة الميدانية.
مزايا المنتج لنظام الطاقة DC المتكامل المثبت على حامل 1U
متكامل للغاية
يجمع بين تحويل الطاقة والتحكم والمراقبة والحماية في وحدة واحدة.
المراقبة عن بعد والمحلية
يمكن الوصول إليها محليًا عبر شاشة LCD أو عن بعد عبر واجهة RS485/LAN.
سهولة الصيانة والتوسع
تسمح المقومات الإضافية والوصلات الأمامية بالتثبيت السريع واستكشاف الأخطاء وإصلاحها.
النشر المرن
مناسب للخزائن المثبتة على البرج، أو حاويات 5G الخارجية، أو أنظمة UPS لمراكز البيانات الصغيرة.
فعالة من حيث التكلفة ووحدات
قابلة للتطوير باستخدام مقوم واحد فقط في البداية، ثم يتم توسيعها إلى اثنين عند الحاجة.
المواصفات الفنية لنظام طاقة DC متكامل مثبت على حامل 1U
|
غرض |
مواصفة |
|
عامل الشكل |
1U، حامل حامل مقاس 19 بوصة |
|
فتحات المعدل |
2 (قابل للتبديل السريع، 1 مملوء في الصورة) |
|
الجهد الناتج |
-48VDC (الاسمية) |
|
جهد الإدخال |
90–290 فولت تيار متردد (استنادًا إلى مواصفات المقوم) |
|
محطات إخراج العاصمة |
تيار عالي OUT1+ / OUT1– (مجموعات x2) |
|
واجهة المراقبة |
أزرار LCD + (ESC، UP، DN، ENT) |
|
منافذ الاتصالات |
الشبكة المحلية (RJ45)، RS485 |
|
إشارة آي أو |
DI/DO، درجة الحرارة، جهد البطارية، إشارات SPD |
|
تبريد |
الحمل الحراري الطبيعي أو القسري (على أساس التكوين) |
|
التأريض |
نقطة التأريض الأمامية + علامات السلامة |
|
تصنيف الطاقة النموذجي |
1.5 كيلو واط - 3 كيلو واط (لكل فتحة مقوم، يعتمد على الوحدة) |
سيناريوهات التطبيق
محطات قاعدة اتصالات 5G/4G
التحكم في نظام النسخ الاحتياطي للبطارية
مراكز البيانات الدقيقة
العقد الطرفية للشبكة الصناعية
خزائن التحكم في حركة المرور الذكية
ملاجئ المراقبة عن بعد
خاتمة
يوفر نظام الطاقة 1U DC هذا حلاً مدمجًا وقويًا لإمداد طاقة موثوق به -48VDC في بيئات الاتصالات والبيئات الصناعية الصعبة. بفضل المراقبة المتكاملة، ودعم المقوم المعياري، وعمليات الإدخال والإخراج الشاملة، فهو حل جاهز للمستقبل لأنظمة الطاقة الموزعة الحديثة.
-
