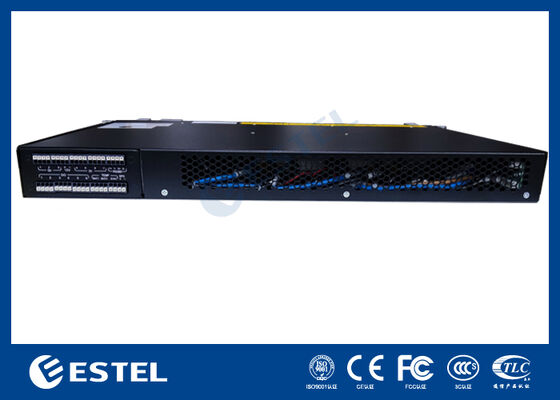

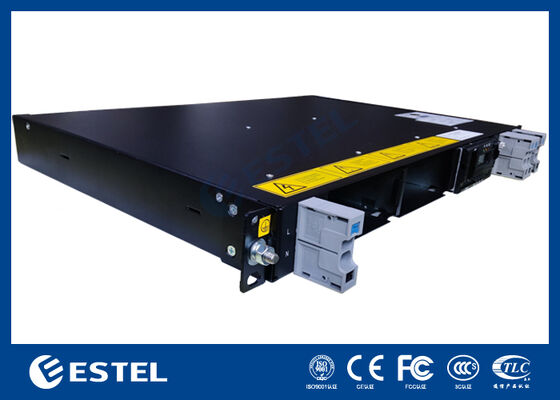

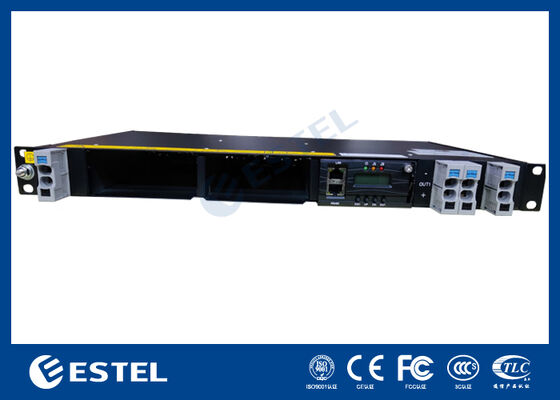

نظام مقوم الاتصالات 19 بوصة 1U DC48V لمعدات الشبكات

نظرة عامة على المنتج19 بوصة 1U DC48V نظام مقوم الاتصالات

ET4860-M3I21يوفر نظام طاقة حامل التيار المستمر حلاً عالي السعة ومرنًا لطاقة التيار المستمر مصممًا خصيصًا للبنية التحتية للاتصالات السلكية واللاسلكية وعمليات مركز البيانات والتطبيقات الصناعية التي تتطلب توزيعًا موثوقًا لطاقة التيار المستمر. فهو يقبل إدخال أحادي الطور بقدرة 220 فولت تيار متردد ويوفر خرج تيار مستمر ثابتًا قابلاً للتعديل بين –43VDC إلى –58VDC، مع نقطة تشغيل اسمية تبلغ –53.5VDC. يوفر هذا النظام قدرة إخراج قصوى تبلغ 6 كيلو واط، ويدعم بشكل موثوق التركيبات عالية الطلب مع تحقيق كفاءة تحويل الطاقة تتجاوز 96%.

يتميز النظام بتصميم معياري ومتكرر، ويدعم ما يصل إلى 2*3000 واط من وحدات المقوم التي تم تكوينها لتكرار N+1، مع وزن كل وحدة مدمجة أقل من 2 كجم. تستخدم المقومات تبريد الهواء القسري، وتحقق عامل طاقة قريب من الوحدة (≥0.99)، وتحافظ على التشوه التوافقي الإجمالي المنخفض (THDi ≥5%) لتحويل الطاقة بكفاءة ونظيف. بفضل صيانة الوصول الأمامي، وكابلات اللوحة العلوية، وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على حامل 1U على السلامة التشغيلية، وسهولة الخدمة، والتكامل المباشر في الخزانات القياسية مقاس 19 بوصة.

توزيع التيار المترددل19 بوصة 1U DC48V نظام مقوم الاتصالات

• وضع الإدخال:220VAC مرحلة واحدة

• تردد الإدخال: 45-66 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز

توزيع العاصمةل19 بوصة 1U DC48V نظام مقوم الاتصالات

• جهد الخرج: –43 ~ –58VDC، القيمة المقدرة: –53.5VDC

• السعة القصوى:6 كيلو واط (2*3 كيلو واط، تكرار N+1)

• قواطع البطارية: محطة دفع 1U*2

• قواطع الأحمال:الجادة:1U محطة الدفع * 2

المعدلل19 بوصة 1U DC48V نظام مقوم الاتصالات

• جهد الإدخال:85VAC ~ 300VAC، تصنيف 220VAC

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176-300 فولت تيار متردد)

• درجة حرارة العمل: -40 درجة مئوية ~ +75 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية)

• البعد: 106.5 ملم (عرض) × 286 ملم (عمق) × 41.5 ملم (ارتفاع) (1U/H)

• الوزن: ≥2 كجم

• وضع التبريد: التبريد القسري

• عامل الطاقة: ≥0.99

• ثد: ≥5%

• خرج التيار المستمر: –43 ~ –58VDC، المقدر –53.5VDC، الحد الأقصى 55A

المراقب الماليل19 بوصة 1U DC48V نظام مقوم الاتصالات

• مدخل الإشارة: 3 AI (3 درجة الحرارة المحيطة)، 7 DI

• مخرج التنبيه: 6 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: لد

النظام والبيئةل19 بوصة 1U DC48V نظام مقوم الاتصالات

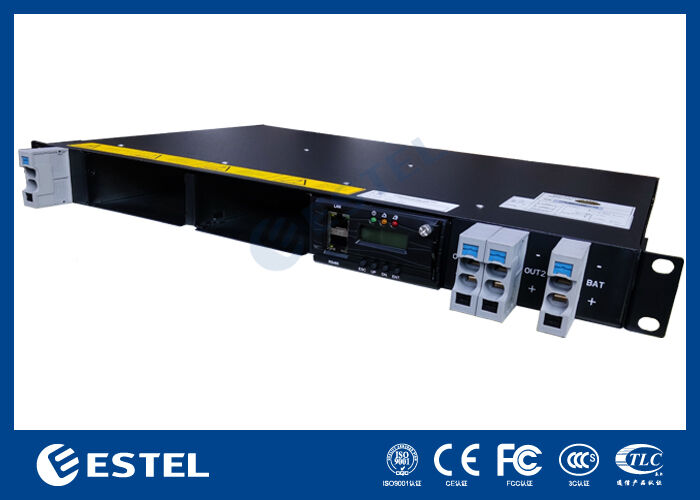

تفاصيل19 بوصة 1U DC48V نظام مقوم الاتصالات
