نظام مقوم الاتصالات السلكية واللاسلكية للاتصالات السلكية واللاسلكية مع الإدارة والتحكم عن بعد

نظرة عامة على المنتج

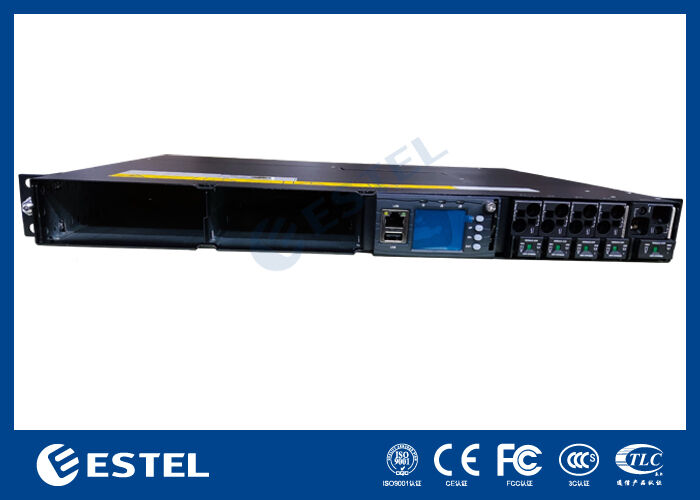

يوفر نظام الطاقة ET4860-M3J21 DC المثبت على الحامل حلاً للطاقة المستمرة (DC) عالي السعة والمرن والمصمم خصيصًا للبنية التحتية للاتصالات السلكية واللاسلكية وعمليات مراكز البيانات والتطبيقات الصناعية التي تتطلب توزيع طاقة مستمرة (DC) موثوقًا به. يقبل مدخلات أحادية الطور 220 فولت تيار متردد ويوفر خرج تيار مستمر ثابتًا قابلاً للتعديل بين -43 فولت تيار مستمر إلى -58 فولت تيار مستمر، مع نقطة تشغيل اسمية تبلغ -53.5 فولت تيار مستمر. يوفر هذا النظام سعة خرج قصوى تبلغ 6 كيلو واط، ويدعم بشكل موثوق التركيبات عالية الطلب مع تحقيق كفاءة تحويل طاقة تتجاوز 96٪.

يتميز النظام بتصميم معياري ومتكرر، ويدعم ما يصل إلى 2*3000 واط من وحدات المقوم التي تم تكوينها لتكرار N+1، حيث تزن كل وحدة مضغوطة أقل من 2 كجم. تستخدم المقومات تبريد الهواء القسري، وتحقق معامل قدرة قريب من الوحدة (≥0.99)، وتحافظ على تشويه توافقي منخفض (THDi ≤5٪) لتحويل طاقة فعال ونظيف. مع صيانة الوصول الأمامي، والكابلات العلوية، وحماية الدخول IP20، يؤكد هيكل الحامل القابل للتركيب على الحامل 6U على السلامة التشغيلية، وسهولة الخدمة، والتكامل المباشر في الخزائن القياسية مقاس 19 بوصة.

النظام

• الأبعاد: 482.0 (عرض) × 350.0 (عمق) × 1U (ارتفاع)

• الوزن: ≤10 كجم (بدون مقومات)

• وضع التبريد: التبريد الطبيعي

• وضع التثبيت: مثبت على حامل 19 بوصة أو داخل الخزانة

• وضع الكابلات: مدخل علوي ومخرج علوي

• وضع الصيانة: صيانة أمامية، دعم تغيير درجة الوحدة

• مستوى الحماية: IP20

توزيع التيار المتردد

• وضع الإدخال:220 فولت تيار متردد أحادي الطور، 63 أمبير/1PN

• تردد الإدخال: 45–66 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز

توزيع التيار المستمر

• جهد الخرج: -43 ~ -58 فولت تيار مستمر، القيمة المقدرة: -53.5 فولت تيار مستمر

• الحد الأقصى للسعة:6 كيلو واط (2*3 كيلو واط، تكرار N+1)

• قواطع البطارية:1*100 أمبير/1PN

• قواطع الحمل: BLVD:2*32 أمبير/1PN+2*63 أمبير/1PN

المقوم

• جهد الإدخال:85 فولت تيار متردد ~ 300 فولت تيار متردد، مقدر 220 فولت تيار متردد

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176–300 فولت تيار متردد)

• درجة حرارة التشغيل: -40 درجة مئوية ~ +75 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• الأبعاد: 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (ارتفاع) (1U/ارتفاع)

• الوزن: ≤2 كجم

• وضع التبريد: التبريد القسري

• معامل القدرة: ≥0.99

• THD: ≤5%

• خرج التيار المستمر: -43 ~ -58 فولت تيار مستمر، مقدر -53.5 فولت تيار مستمر، بحد أقصى 55 أمبير

وحدة التحكم

• الموديل: MC2900

• إدخال الإشارة: 4 AI (3 درجة حرارة محيطة، 1 رطوبة)، 8 DI

• خرج التنبيه: 8 اتصال جاف

• منفذ الاتصال: RS232/485، SNMP

• وضع العرض: شاشة LCD

البيئة

• درجة حرارة التشغيل: -40 درجة مئوية ~ +65 درجة مئوية (الخرج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• الرطوبة التشغيلية: 5٪ ~ 95٪ (غير متكثف)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، تنخفض درجة حرارة التشغيل القصوى بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)
