DC48V 18kw نظام المعدل تبديل التيار الكهربائي لشبكات الاتصالات

نظرة عامة على المنتجDC48V 18kw نظام المعدل تبديل التيار الكهربائي

ET48450-M7F65يوفر نظام طاقة حامل التيار المستمر حلاً عالي السعة ومرنًا لطاقة التيار المستمر مصممًا خصيصًا للبنية التحتية للاتصالات السلكية واللاسلكية وعمليات مركز البيانات والتطبيقات الصناعية التي تتطلب توزيعًا موثوقًا لطاقة التيار المستمر. فهو يقبل إدخال ثلاثي الطور بقدرة 380 فولت تيار متردد ويوفر خرج تيار مستمر مستقر قابل للتعديل بين -43 فولت تيار مستمر إلى -58 فولت تيار مستمر، مع نقطة تشغيل اسمية تبلغ -53.5 فولت تيار مستمر. يوفر هذا النظام قدرة إخراج قصوى تبلغ 18 كيلووات، ويدعم بشكل موثوق التركيبات عالية الطلب مع تحقيق كفاءة تحويل الطاقة تتجاوز 96%.

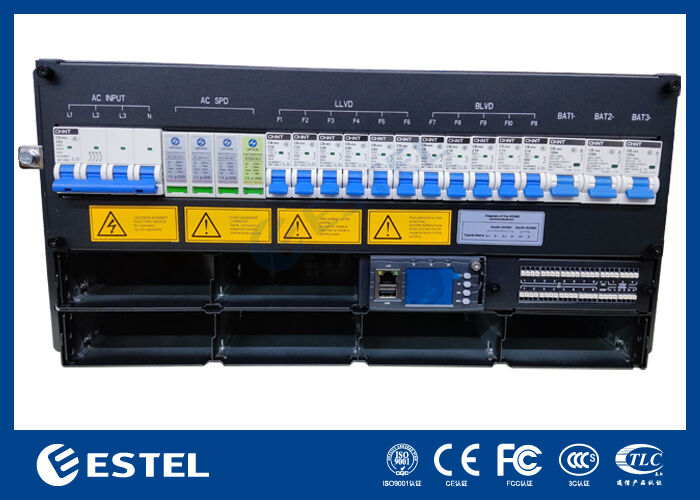

يتميز النظام بتصميم معياري ومتكرر، ويدعم ما يصل إلى 6*3000 واط من وحدات المقوم التي تم تكوينها لتكرار N+1، مع وزن كل وحدة مدمجة أقل من 2 كجم. تستخدم المقومات تبريد الهواء القسري، وتحقق عامل طاقة قريب من الوحدة (≥0.99)، وتحافظ على التشوه التوافقي الإجمالي المنخفض (THDi ≥5%) لتحويل الطاقة بكفاءة ونظيف. بفضل صيانة الوصول الأمامي، وكابلات اللوحة العلوية، وحماية الدخول IP20، يؤكد الهيكل القابل للتركيب على حامل 5U على السلامة التشغيلية، وسهولة الخدمة، والتكامل المباشر في الخزانات القياسية مقاس 19 بوصة.

لوحة التوزيع DC مُجهزة بقواطع دائرة البطارية 3*125A/1P وتتضمن LLVDو أوظيفة BLVD لإدارة الطاقة بشكل آمن ومرن. يتم توفير ذكاء النظام من خلال وحدة تحكم مخصصة تتميز بـ 4 مدخلات استشعار تناظرية، و8 مدخلات للحالة الرقمية، و8 مرحلات إنذار قابلة للتكوين للاتصال الجاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232/485 وSNMP، بينما تسمح شاشة LCD المدمجة بعرض الحالة المحلية وتكوينها.

قوةDC48V 18kw نظام المعدل تبديل التيار الكهربائي

المراقب الماليلDC48V 18kw نظام المعدل تبديل التيار الكهربائي

وحدة المعدللDC48V 18kw نظام المعدل تبديل التيار الكهربائي

• جهد الإدخال: 85VAC ~ 300VAC، تصنيف 220VAC

• الكفاءة: >96%

• الطاقة المقدرة: 3000 واط (176-300 فولت تيار متردد)

• درجة حرارة العمل: –40 درجة مئوية ~ +75 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية)

• البعد: 106.5 ملم (عرض) × 286 ملم (عمق) × 41.5 ملم (ارتفاع) (1U/H)

• الوزن: ≥2 كجم

• وضع التبريد: التبريد القسري

• عامل الطاقة: ≥0.99

• ثد: ≥5%

• خرج التيار المستمر: -43 ~ -58VDC، المقدر -53.5VDC، الحد الأقصى 55A

بيئةلDC48V 18kw نظام المعدل تبديل التيار الكهربائي

• درجة حرارة التشغيل: –40 درجة مئوية ~ +65 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية)

• درجة حرارة التخزين: -40 درجة مئوية ~ +70 درجة مئوية

• رطوبة التشغيل: 5% ~ 95% (دون تكاثف)

• الارتفاع: 0 ~ 3000 متر (إذا كان الارتفاع ضمن نطاق 2000 متر إلى 3000 متر، فإن درجة حرارة التشغيل القصوى تنخفض بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.)

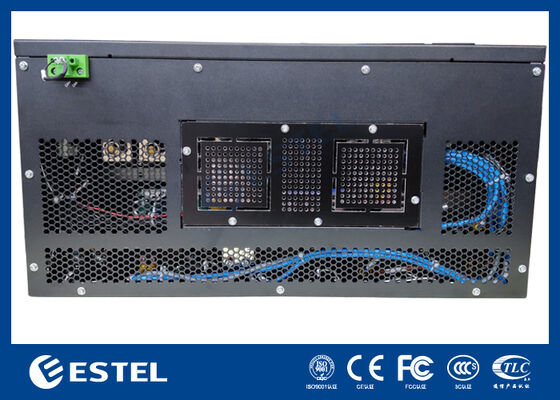

تفاصيللDC48V 18kw نظام المعدل تبديل التيار الكهربائي
