نظام الطاقة المقوم المتقدم بقدرة 30 كيلو وات، التوزيع الذكي لطاقة التيار المستمر
نظرة عامة على المنتجنظام طاقة مقوم بقدرة 30 كيلو وات، طاقة تيار مستمر ذكي
ET48750-M7E1010يوفر نظام طاقة حامل التيار المستمر حلاً عالي السعة ومرنًا لطاقة التيار المستمر مصممًا خصيصًا للبنية التحتية للاتصالات السلكية واللاسلكية وعمليات مركز البيانات والتطبيقات الصناعية التي تتطلب توزيعًا موثوقًا لطاقة التيار المستمر. فهو يقبل إدخال ثلاثي الطور بقدرة 380 فولت تيار متردد ويوفر خرج تيار مستمر مستقر قابل للتعديل بين -43 فولت تيار مستمر إلى -58 فولت تيار مستمر، مع نقطة تشغيل اسمية تبلغ -53.5 فولت تيار مستمر. يوفر هذا النظام قدرة إخراج قصوى تبلغ 30 كيلووات، ويدعم بشكل موثوق التركيبات عالية الطلب مع تحقيق كفاءة تحويل الطاقة تتجاوز 96%.
لوحة التوزيع DC مجهزة بصمام دائرة بطارية 2*250A/2P وتتضمن 2*LLVDو أوظيفة BLVD لإدارة الطاقة بشكل آمن ومرن. يتم توفير ذكاء النظام من خلال وحدة تحكم مخصصة تتميز بـ 3 مدخلات استشعار تناظرية، و7 مدخلات للحالة الرقمية، و6 مرحلات إنذار قابلة للتكوين للاتصال الجاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232/485 وSNMP، بينما تسمح شاشة LCD المدمجة بعرض الحالة المحلية وتكوينها.
مواصفاتنظام طاقة مقوم بقدرة 30 كيلو وات، طاقة تيار مستمر ذكي
| نظام | البعد | 482.6 (عرض) * 350.0 (عمق) * 10 ش (ارتفاع) | ||
| وزن | ≥45 كجم (بدون مقومات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | مثبتة على حامل مقاس 19 بوصة أو داخل الخزانة | |||
| وضع الكابلات | المدخل العلوي والمخرج العلوي | |||
| وضع الصيانة | الصيانة الأمامية، ودعم تغيير درجة الوحدة | |||
| مستوى الحماية | IP20 | |||
| تكييف توزيع |
وضع الإدخال | 380VAC ثلاثي الطور، 125A/4P | ||
| تردد الإدخال | 45 ~ 65 هرتز، القيمة المقدرة: 50 هرتز/60 هرتز | |||
|
التيار المتردد SPD
|
20 كيلو أمبير/40 كيلو أمبير، 8/20 ميكروثانية | |||
| العاصمة توزيع |
الجهد الناتج | -43~-58VDC، القيمة المقدرة: -53.5VDC | ||
| السعة القصوى | 18 كيلو واط (6*3 كيلو واط، تكرار N+1) | |||
| قواطع البطارية | 2*250A/2P الصمامات | |||
| قواطع الأحمال |
LLVD1: 2*63A/1P+3*100A/1P; |
|||
| العاصمة SPD | 10 كيلو أمبير/20 كيلو أمبير، 8/20 ميكروثانية | |||
| المعدل | جهد الإدخال | 85 فولت تيار متردد ~ 300 فولت تيار متردد، تصنيف 220 فولت تيار متردد | ||
| كفاءة | >96% | |||
| القوة المقدرة | 3000 واط (176 ~ 300 فولت تيار متردد) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية (الإخراج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5 مم (عرض) × 286 مم (عمق) × 41.5 مم (1U/H) | |||
| وزن | ≥2 كجم | |||
| وضع التبريد | التبريد القسري | |||
| عامل الطاقة | ≥0.99 | |||
| ثد | ≥5% | |||
| إخراج العاصمة | –43 ~ –58VDC، المقدر –53.5VDC، الحد الأقصى 55A | |||
| المراقب المالي | إدخال الإشارة | 3 AI (3 درجة الحرارة المحيطة)، 7 DI | ||
| إخراج التنبيه | 6 الاتصال الجاف | |||
| منفذ الاتصالات | RS232/485، سنمب | |||
| وضع العرض | شاشات الكريستال السائل | |||

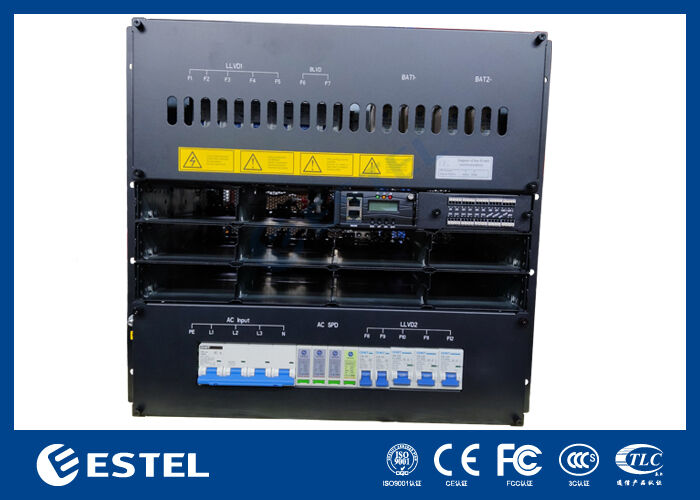

منظر أمامي لنظام طاقة مقوم بقدرة 30 كيلو وات، طاقة تيار مستمر ذكي

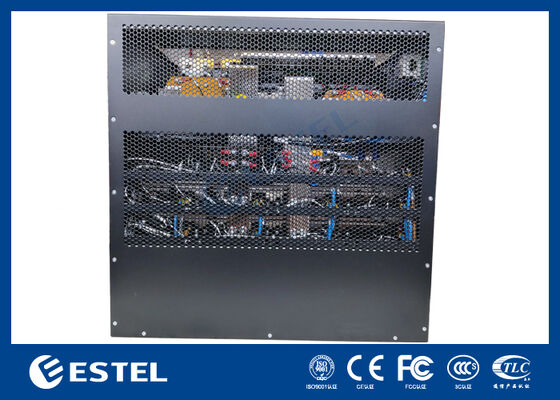

المنظر الخلفي لنظام طاقة مقوم بقدرة 30 كيلو وات، طاقة تيار مستمر ذكي

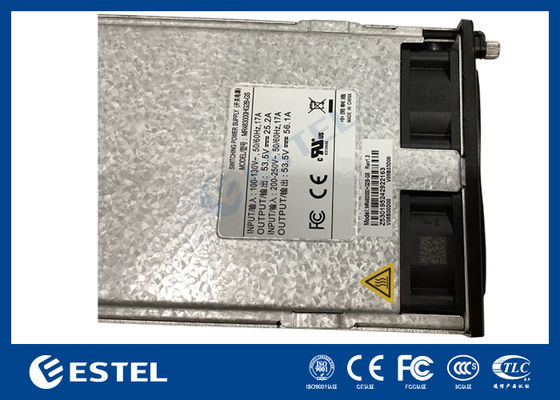

وحدة المعدلنظام طاقة مقوم بقدرة 30 كيلو وات، طاقة تيار مستمر ذكي

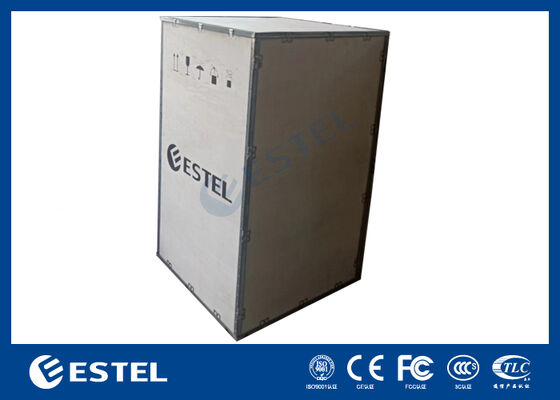

حزمة حالة خشبية مننظام طاقة مقوم بقدرة 30 كيلو وات، طاقة تيار مستمر ذكي
-
