وحدة توزيع الطاقة الذكية للاتصالات 48VDC
تفاصيل المنتج
مقوّم اتصالات سلكية ولاسلكية مثبت على حامل 6U
,نظام طاقة مقوم التيار المستمر 48 فولت
,مقوّم اتصالات سلكية ولاسلكية مع إدارة عن بعد
وحدة توزيع الطاقة الذكية للاتصالات 48VDC

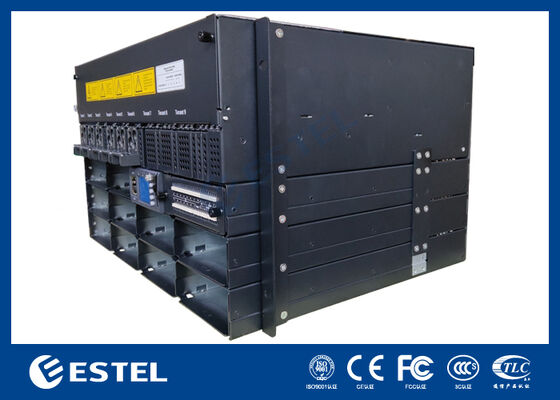

لمحة عامة عن6U 30kw 48VDC وحدة توزيع الطاقة الاتصالات
الـ ET481050-M7E106يوفر نظام طاقة الرف المتردد حل طاقة متردد عالي القدرة والمرونة مصمم خصيصًا للبنية التحتية للاتصالات ، عمليات مراكز البيانات ،والتطبيقات الصناعية التي تتطلب توزيع طاقة ثابتة موثوق بهاتقبل مدخلات L1*3، L2*2، L3*2، N*6 وتوفر مخرجات ثابتة من التيار المباشر قابلة للتعديل بين 43VDC إلى 58VDC، مع نقطة تشغيل اسمية تبلغ 53.5VDC. تقدم طاقة إخراجية أقصاها 30kW,هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.
تم تصميم النظام للعمل في ظروف صعبة، ويعمل عبر نطاق درجة الحرارة الممتدة من 40 درجة مئوية إلى 65 درجة مئوية، يتحمل الرطوبة النسبية من 5٪ إلى 95٪ (غير مكثفة) ،ويحافظ على أداء كامل في ارتفاعات تصل إلى 3000 متريجمع بين بنية وحدات قابلة للتطوير مع موثوقية ثبتتهذا النظام الكهربائي المتردد من 30 كيلوواط يمثل حلًا قويًا وقابلًا للتطوير للطاقة للبنية التحتية الحيوية حيث توفر الطاقة أمر بالغ الأهمية.

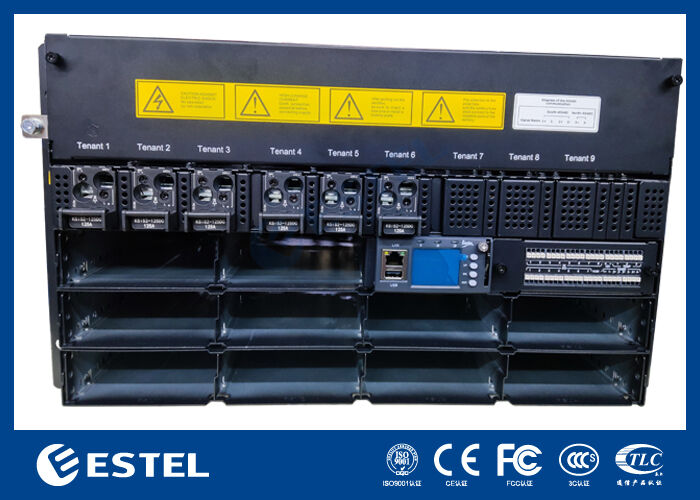

توزيع الطاقة6U 30kw 48VDC وحدة توزيع الطاقة الاتصالات
| التكييف التوزيع |
وضع الإدخال | كتلة المحطة L1 × 3، L2 × 2، L3 × 2، و N × 6 | ||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 30kw ((10*3000w ، N + 1 إضافية) | |||
| أجهزة قطع البطاريات | أشرطة الحافلات RTN+ BATT | |||
| أجهزة كسر الحمولة |
LLVD: مفكّك الدوائر 6*125A/1PN + 3*≤125A/1PN (المواقع المحجوزة) BLVD: RTN + GND-busbars |
|||

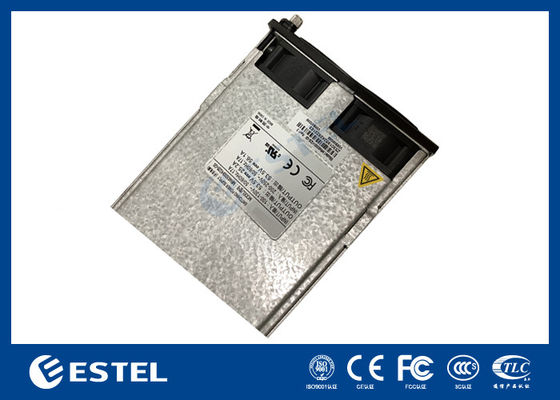

المصلحمن6U 30kw 48VDC وحدة توزيع الطاقة الاتصالات
-
الجهد الدخالي:85VAC ~ 300VAC ، مقياس 220VAC
-
الكفاءة: > 96%
-
الطاقة الاسمية: 3000 واط (176VAC)
-
درجة حرارة العمل: 40 °C ~ + 75 °C (المخرج الكامل أقل من 50 °C)
-
مقاس: 106.5mm ((W) × 286mm ((D) × 41.5mm ((H) (1U/H)
-
الوزن: ≤2kg
-
وضع التبريد: تبريد قسري
-
عامل الطاقة: ≥0.99
-
THD: ≤5%
-
مخرجات التيار المباشر: 43 ~ 58VDC ، معدل 53.5VDC ، أقصى 55A
جهاز التحكممن6U 30kw 48VDC وحدة توزيع الطاقة الاتصالات

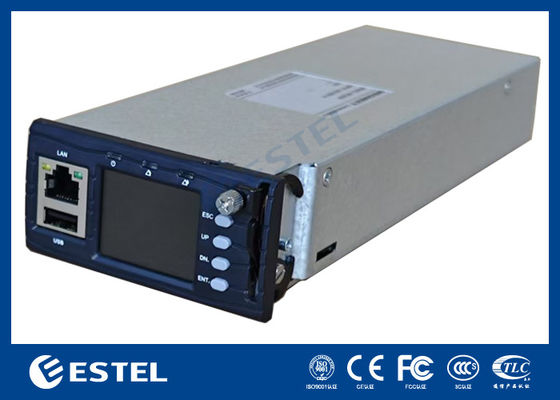

MC2900 هو أحدث جيل من وحدة التحكم في الطاقة المترددة التي طورتها شركة ESTEL. وهو يعتمد على وحدة المعالجة المركزية ARM Cortex-A8 ، 256M flash ، 512M SRAM ونظام التشغيل لينكس. يقدم MC2900 نظامًا تشغيلًا أكثر قوة وسهولة الاستخدام.واجهة سهلة الاستخداميوفر جهاز التحكم وظائف إدارة قوية للمصححات، والوحدات الشمسية، ووحدات الرياح، ووحدات DC/DC، ووحدات HVDC، والديزل، وبطاريات VRLA وبطاريات ليثيوم أيون.
-
النموذج: MC2900
-
مدخل الإشارة: 4 AI (3 درجة حرارة محيطية) ، 8 DI
-
إنتاج الإنذار: 7 اتصال جاف
-
منفذ الاتصال: RS232/485، SNMP
-
وضع العرض: LCD
تفاصيل6U 30kw 48VDC وحدة توزيع الطاقة الاتصالات
-
