أنظمة تصحيح الاتصالات DC48V 3U BTS مع مراقبة عن بعد RS485
تفاصيل المنتج
نظام تصحيح الاتصالات DC48V
,300A نظام طاقة الاتصالات
,مبرر مراقبة عن بعد RS485
أنظمة تصحيح الاتصالات DC48V 3U BTS مع مراقبة عن بعد RS485

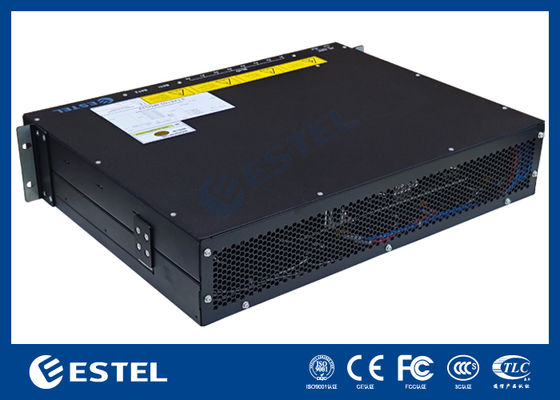

لمحة عامة عن منتج نظام تصحيح الاتصالات 3U BTS
ET48300-M5E63 هو نظام طاقة مستمرة تم تطويرها من قبل ESTEL، يوفر حل طاقة مستمرة عالية السعة ومرنة مصممة خصيصًا للبنية التحتية للاتصالاتعمليات مركز البيانات، والتطبيقات الصناعية التي تتطلب توزيع طاقة متواصلة موثوق بها.يقبل 380VAC (متوافق للفاز الواحد والثلاثي) ويوفر مخرج ثابت متزامن قابل للتعديل بين 43VDC إلى 58VDC، مع نقطة تشغيل الاسمية من 53.5VDC. تقدم طاقة إخراج أقصاها 18kW،هذا النظام يدعم بشكل موثوق منشآت ذات طلب كبير مع تحقيق كفاءة تحويل الطاقة تزيد عن 96٪.
تم تجهيز لوحة توزيع التيار المباشر بمكابح بطارية 1 * 250A وتشمل وظيفة LLVD و BLVD لإدارة الطاقة الآمنة والمرنة.يتم توفير معلومات النظام بواسطة جهاز تحكم مخصص يحتوي على 3 مدخلات مستشعرات تناظرية، 7 مدخلات حالة رقمية ، و 6 رلايات إنذار قابلة للتكوين على اتصال جاف. يتم تمكين المراقبة والإدارة عن بعد عبر واجهات RS232 / 485 و SNMP ،في حين أن شاشة LCD المتكاملة تسمح بعرض الوضع المحلي وتكوين.
مواصفات التيار المترددمن 3U BTS نظام تصحيح الاتصالات
وضع الإدخال:380VAC ، متوافق مع كل من التكوينات أحادية المرحلة وثلاثية المرحلة
تردد الدخول:45 هرتز إلى 65 هرتز (50 هرتز/60 هرتز)
مواصفات التيار المباشرمن 3U BTS نظام تصحيح الاتصالات
الجهد الخارجي:-43V إلى -58VDC (المعيار -53.5VDC)
السعة القصوى:18 كيلوواط (6 × 3 كيلوواط وحدات المُستقيم، N + 1 إضافية)
مفصل البطارية:1 × 250A
أجهزة كسر الحمولةمن 3U BTS نظام تصحيح الاتصالات
(LLVD):1 × < 125A / 1PN (محجوز)
(بلو)6 × ≤63A/1PN + 2 × ≤125A/1PN (محجوز)

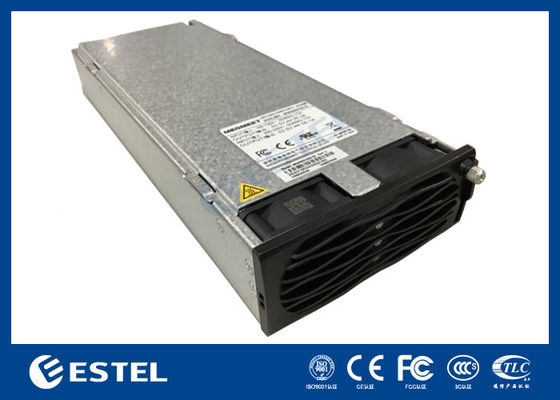

وحدة التصحيحمن 3U BTS نظام تصحيح الاتصالات
الجهد الدخالي:85VAC ~ 300VAC (مقياس 220VAC)
الكفاءة:> 96%
الطاقة الاسمية:3000 واط (176 ~ 300 فولت)
وضع التبريد:التبريد القسري
عامل الطاقة:≥0.99
(تيه دي):≤ 5%
مخرجات التيار المباشر:-43 ~ -58VDC (المعدل -53.5VDC) ، أقصى 55A
| النوع | ET48300-M5E63 | |||
| النظام | البعد | 482.6 ((W) * 350.0 ((D) * 3U ((H) | ||
| الوزن | ≤15kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | تثبيت على رف 19 بوصة أو داخل الخزانة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال | 380VAC، متوافق للفاز الواحد والثلاثي | ||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 18kW ((6*3kw ، N + 1 إضافية) | |||
| أجهزة قطع البطاريات | 1*250A | |||
| أجهزة كسر الحمولة |
LLVD: 1*<125A/1PN ((محجوز) BLVD: 6*≤63A/1PN+2*≤125A/1PN ((محجوز) |
|||
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | مدخل الإشارة | 3 AI (3 درجة حرارة محيطية) ، 7 DI | ||
| مخرج الإنذار | 6 الاتصال الجاف | |||
| ميناء الاتصال | RS232/485، SNMP | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
