SNMP RS485 أنظمة طاقة الاتصالات المخصصة للاتصالات الخارجية
تفاصيل المنتج
نظام طاقة اتصالات مخصص
,نظام الطاقة SNMP RS232 RS485
,نظام الطاقة للاتصالات الخارجية
SNMP RS232 RS485 أنظمة طاقة الاتصالات المخصصة للاتصالات الخارجية
نظرة عامة على المنتج من نظام الطاقة المترددة 30kw BTS
نظام الطاقة المترددة المترددة ET48500 هو حل لتحويل الطاقة عالي الكثافة ، مصمم لمركز الاتصالات الأساسي ، ومراكز البيانات للشركات ،ومواقع صناعية حيث لا يمكن التفاوض على الطاقة المشتركة دون انقطاعتقبل مدخل 220VAC أحادي المرحلة عبر قضبان الحافلات النحاسية الخلفية دون مفكّك دائرة مدمج وتوفر مخرج DC قابل للتعديل من 43VDC إلى 58VDC ، وضعت اسميًا عند 53.5VDC.قابلة للتوسع إلى طاقة 30 كيلوواط كاملة، يحقق النظام كفاءة تحويل أكبر من 96٪ في نطاق تشغيله، مما يساعد على الحد من هدر الطاقة وخفض التكلفة الإجمالية للملكية.
تم بناء النظام على منصة وحدات كاملة ومتسامحة مع الأخطاء ، يدعم النظام ما يصل إلى عشرة وحدات محاكاة 3000W في N + 1 أو تكوينات الازدحام المحسنة.كل وحدة قابلة للتبادل الساخن يزن أقل من 2 كجم وتستخدم تبريد الهواء القسري مع تصحيح عامل الطاقة النشط (≥ 0.99) وانخفاض التشوهات الهارمونية الكلية (THDi ≤ 5 ٪) ، مما يضمن استقرار الشبكة ومخرجات DC عالية الدقة.يتم احتواء الجمعية بأكملها داخل هيكل 6U مصممة لدمج بدون أدوات في الخزانات القياسية 19 بوصةيسمح الوصول إلى الأمام باستبدال الوحدة والخدمة السريعة ، بينما تدعم قضبان النحاس في الجانب الخلفي الكابلات النظيفة عالية التيار.توفر الحجرة ذات التصنيف IP20 حماية ميكانيكية أساسية أثناء التثبيت والتشغيل.
سيناريوهات التطبيقمن 30kw BTS نظام الطاقة المباشرة
-
محطات قاعدة 5G
-
محطات القاعدة الصغيرة 5G
-
محطات قاعدة 4G LTE
-
أنظمة الهوائيات الموزعة (DAS)
-
وحدات الراديو البعيدة (RRU) / وحدات النطاق الأساسي (BBU)
-
مكاتب الاتصالات المركزية
خصائص نظام الطاقة المترددة للخزانة BTS 30kw
-
مدخل التيار المتردد: 220 فولت أحادي المرحلة، 45 ∼ 65 هرتز
-
وحدة تحكم التيار المتردد: 20/40kA، 8/20μs
-
مخرجات التيار المباشر: -53.5VDC، 30kW أقصى
-
وحدة التصحيح: 10 × 3 كيلوواط، N + 1 إضافية،كفاءة 96%
-
بطارية MCB: 4 × 125A / 1P
-
مكافحة التيار المتردد: 10/20kA، 8/20μs
-
(LLVD):1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P
-
(بلو)2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P
| النوع | ET48500 | |||
| النظام | البعد | 482.0(W) *350.0(D) *6U(H) | ||
| الوزن | ≤31kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | مثبت على رف 19 بوصة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال
|
220 فولت أحادي المرحلة بدون مفكّك، أسلاك الحافّة النحاسية الخلفية | ||
|
تردد الإدخال |
45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز |
|||
|
وحدة تحكم التيار المتردد |
20kA/40kA، 8/20μs | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
| الحد الأقصى للقدرة | 30kw ((10*3000w ، N + 1 إضافية) | |||
| أجهزة قطع البطاريات | 4*125A/1P | |||
| أجهزة كسر الحمولة |
LLVD: 1*32A/1P+2*40A/1P+2*63A/1P+2*125A/1P BLVD: 2*6A/1P+2*10A/1P+2*16A/1P+2*32A/1P+2*63A/1P |
|||
| SPD DC | 10kA/20kA، 8/20μs | |||
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | مدخل الإشارة | 4 AI ((3درجة الحرارة المحيطة، 1 رطوبة) ،8 DI | ||
| مخرج الإنذار | 8 الاتصال الجاف | |||
| RS232 | نعم.. | |||
| RS485 | نعم.. | |||
| SNMP | نعم.. | |||

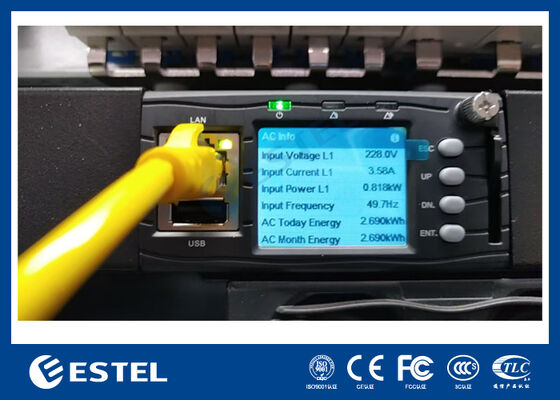

| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||

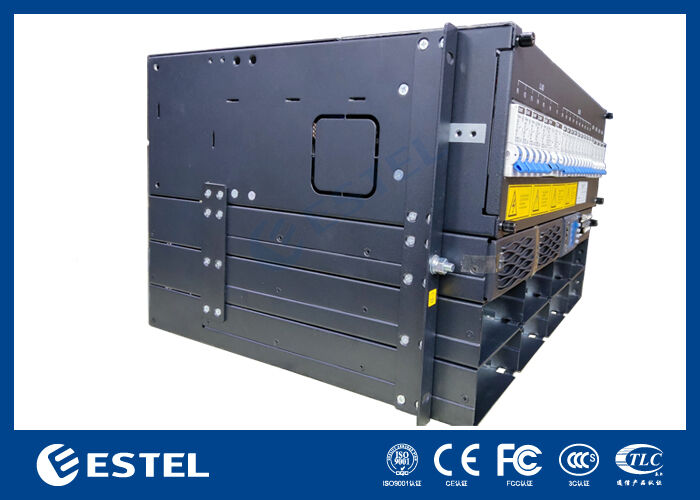

تفاصيل نظام الطاقة المترددة 30kw BTS المقصورة

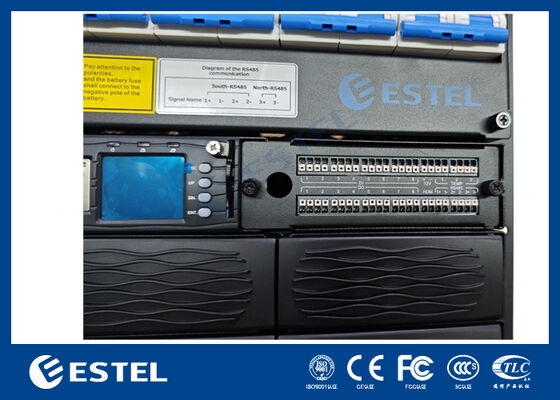

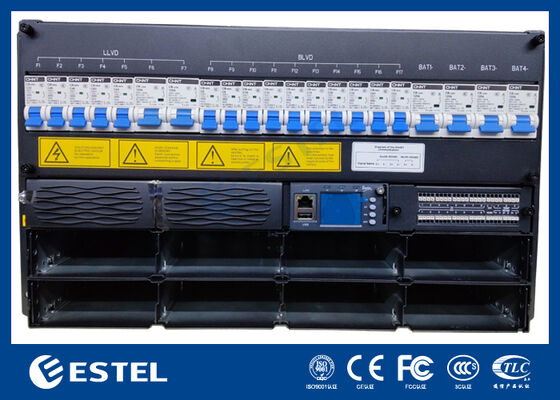

لوحة إدخال / إخراج من 30kw BTS كابينة نظام الطاقة المباشرة
نظام الطاقة المترددة
-
