6U 36kw المتكامل المصلح نظام الطاقة دعم RS485 الإدارة عبر الإنترنت
تفاصيل المنتج
نظام طاقة الاتصالات 6U 36kw
,نظام الطاقة المتكامل للمصحح
,طاقة الاتصالات المدارة RS485
6U 36kw المتكامل المصلح نظام الطاقة دعم RS485 الإدارة عبر الإنترنت
لمحة عامة عن منتج ET48600 48VDC 600A نظام طاقة الاتصالات

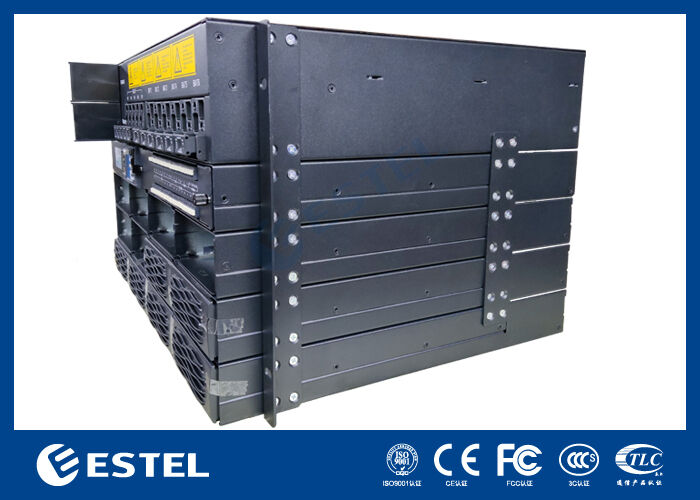

6U 36kW نظام الطاقة المتكامل ET48600 DC Rack يمثل حلًا مضغوطًا لتحويل الطاقة المتواصلة من مستوى الناقل مصممًا لمكاتب الاتصالات المركزية ومراكز البيانات المتوسطة إلى الكبيرة ،والإعدادات الصناعية التي تتطلب طاقة ثابتة دون انقطاعيعمل من 220 فولت متردد من مرحلة واحدة دون مفكّك دائرة مدمج، ويستخدم قضبان نحاسية خلفية للأسلاك ويوفر مخرج متردد قابل للتعديل الدقيق يتراوح من 43 فولت إلى 58 فولت،مع تعيين الاسمية 53.5 فولت. مع طاقة قصوى تبلغ 36 كيلوواط، يحقق النظام باستمرار كفاءات تحويل تتجاوز 96٪ عبر مجموعة واسعة من الأحمال، مما يقلل من تكاليف الكهرباء والطلبات على التبريد.

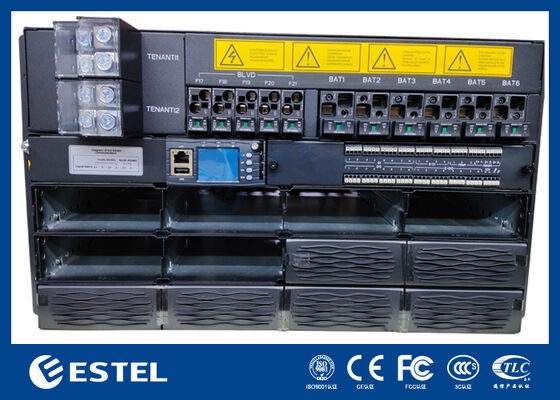

الهيكلمن ET48600 48VDC 600A نظام طاقة الاتصالات
-
ارتفاع 6Uيتناسب مع رفوف 19 بوصة قياسية
-
التبريد الطبيعيلا مروحة، تشغيل صامت، صفر دخول الغبار
-
كابلات المدخل العلوي والمخرج العلويإمكانية الوصول الأمامي النظيف، لا حاجة إلى خندق أرضي
-
الصيانة الأمامية والتبديل الساخن للوحدةكل الخدمة من الأمام، لا حاجة إلى تصريح خلفي
-
حماية IP20آمنة لغرف المعدات الداخلية والملاجئ
المدخلات المترددةمن ET48600 48VDC 600A نظام طاقة الاتصالات
-
طراز واحد 220VACلا يوجد مفكّك دائرة مدمج
-
أسلاك الحافلات النحاسية الخلفيةالتوزيع المباشر لأنظمة متعددة الخزانات
-
تردد 45 إلى 65 هرتز متوافقة بين المولّد والشبكة
مخرجات التيار المباشرمن ET48600 48VDC 600A نظام طاقة الاتصالات
-
-43~-58VDC الخروج(المعدل -53.5VDC)
-
السعة القصوى 36 كيلوواطوحدات المُستقيمات 12 × 3 كيلوواط
-
إعادة التوظيف N + 1- إصدار كامل مع 11 وحدة
البطارية وتوزيع الحملمن ET48600 48VDC 600A نظام طاقة الاتصالات
-
6 × 125A / 1P مفكّرات البطاريةيدعم ما يصل إلى 6 سلاسل بطارية مستقلة
-
LLVD1 و LLVD2:300A وحدات الطرفية وصلة صناديق توزيع التوسع الخارجية
-
(بلو)3 × 6A/1PN + 1 × 10A/1PN + 1 × 16A/1PN

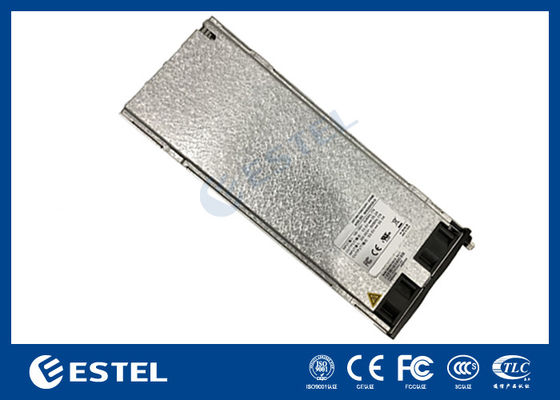

وحدة التصحيحمن ET48600 48VDC 600A نظام طاقة الاتصالات
-
مدخل 85 ~ 300VAC فائق العرضيعمل خلال انخفاضات شديدة في الشبكة
-
كفاءة > 96%- الحرارة المنخفضة وتكلفة التشغيل المنخفضة
-
3000 واط في وحدة واحدةكثافة طاقة عالية
-
-40°C~+75°C الطاقة الكاملة تحت 50 درجة مئوية
-
التبريد القسري- التبريد الطبيعي المستقل عن الهيكل

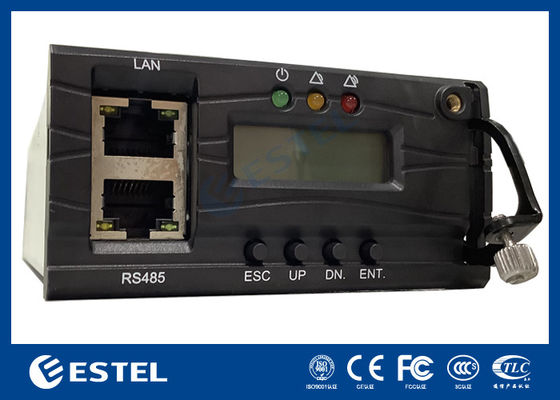

جهاز التحكم و لوحة الإدخال / الإخراجمن ET48600 48VDC 600A نظام طاقة الاتصالات
-
3 × AI(رصد درجة حرارة البيئة)
-
8 × DI + 4 × E-DI12 مدخلات رقمية
-
8 × DO + 8 × E-DO16 مخرجات إنذار
-
RS485 و SNMPإدارة البروتوكولين عن بعد
-
شاشة LCDالوضع المحلي والتكوين
| النوع | ET48600 | |||
| النظام | البعد | 482.0W) *350.0(D) *6U(H) | ||
| الوزن | ≤30kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | مثبت على رف 19 بوصة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال
|
220 فولت أحادي المرحلة بدون مفكّك، أسلاك الحافّة النحاسية الخلفية | ||
|
تردد الإدخال |
45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز |
|||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
|
الحد الأقصى للقدرة
|
36kw ((12*3kw ، N + 1 إضافية) | |||
|
أجهزة قطع البطاريات
|
6*125A/1P | |||
| أجهزة كسر الحمولة |
LLVD1: 300A كتلة نهاية، باستخدام صندوق توزيع التوسع LLVD2: 300A كتلة نهاية، باستخدام صندوق توزيع التوسع BLVD: 3*6A/1PN+1*10A/1PN+1*16A/1PN |
|||
| المصلح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | النموذج | MC2600 | ||
| مدخل الإشارة | 3 AI ((3 درجة حرارة البيئة) ، 8 DI ، 4 E-DI | |||
| مخرج الإنذار | 8 DO، 8 E-DO | |||
| RS485 | مدعوم | |||
| SNMP | مدعوم | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||
-
