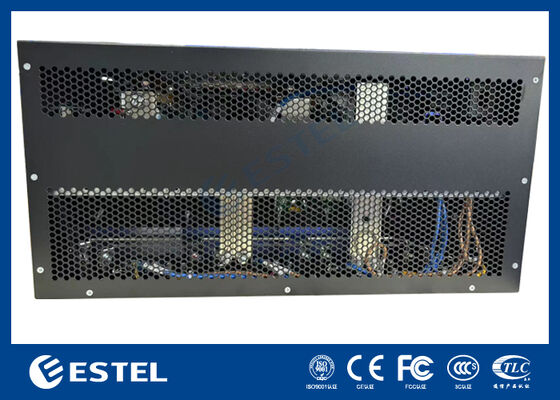

حل مقوم 19 بوصة DC48V مع LLVD BLVD للاتصالات
الخصائص الأساسية
مكان المنشأ:
شنتشن، الصين (البر الرئيسي)
اسم العلامة التجارية:
ESTEL
شهادة:
ISO9001, CE, 3C, FCC
تداول العقارات
الحد الأدنى لكمية الطلب:
1
سعر:
735-2864 usd
شروط الدفع:
خطاب الاعتماد، D/A، D/P، T/T، ويسترن يونيون
القدرة على العرض:
3000 مجموعة شهريا
ملخص المنتج
19 بوصة 5U DC48V حل المصلح مع LLVD BLVD للاتصالات نظرة عامة على المنتج من حل المصلح DC48V 16kw سلسلة ET 5U هي منصة طاقة متواصلة عالية الكثافة، مصممة لضمان التشغيل دون انقطاع لمكاتب الاتصالات المركزية، ومراكز البيانات المتوسطة إلى الكبيرة،والمرافق الصناعيةتعمل من مدخلين 220VAC أحادي المرحلة (مع واحد ...
تفاصيل المنتج
إبراز:
حل مقوم اتصالات 19 بوصة
,مقوم DC48V مع LLVD BLVD
,نظام طاقة اتصالات مع ضمان
Size:
482 مم * 350 مم * 5U (العرض * العمق * الارتفاع)
Weight:
≤20 كجم (بدون مقومات)
Input Voltage:
220VAC مرحلة واحدة
Input Current:
63A (كحد أقصى)
Output Voltage:
-48 فولت تيار مستمر (-42 إلى -58 فولت تيار مستمر)
Installation:
19 بوصة مثبتة على الرف
Protection:
إل في دي، الجادة
Package:
حالة خشبية
وصف المنتج
19 بوصة 5U DC48V حل المصلح مع LLVD BLVD للاتصالات
نظرة عامة على المنتج من حل المصلح DC48V 16kw
سلسلة ET 5U هي منصة طاقة متواصلة عالية الكثافة، مصممة لضمان التشغيل دون انقطاع لمكاتب الاتصالات المركزية، ومراكز البيانات المتوسطة إلى الكبيرة،والمرافق الصناعيةتعمل من مدخلين 220VAC أحادي المرحلة (مع واحد بمثابة احتياطي ساخن) ، وتوفر مخرجًا مترددًا يمكن ضبطه من 43 فولت إلى 58 فولت ، عادة ما يتم تعيينه على 53.5 فولت.مع طاقة أقصاها 12 كيلوواط وكفاءات التحويل تتجاوز 96% عبر نطاق الحمل النموذجي، يقلل النظام بشكل كبير من استهلاك الطاقة وتكاليف التبريد المرتبطة بها.
تم تصميم النظام من أجل استمرارية الخدمة ، ويدعم ما يصل إلى اثني عشر وحدة محرقة 3000W قابلة للتبادل الساخن ، مما يتيح N + 1 أو زيادة الازدحام.كل وحدة وزنها أقل من 2 كجم وتتميز بتبريد الهواء القسري، تصحيح عامل الطاقة النشط (≥0.99) ، وانخفاض التشوه الهارموني الكلي (THDi ≤5%) لضمان توافق الشبكة والإنتاج المستقر.في هيكل قابل للتركيب على الرف 5U 19 بوصة مع تصنيف IP20، تتيح الوحدة تبادل الوصول الساخن الأمامي ، مما يسهل الصيانة. توفر أشرطة الحافلات النحاسية الخلفية مسار اتصال منخفض الاعتراض عالية التيار.

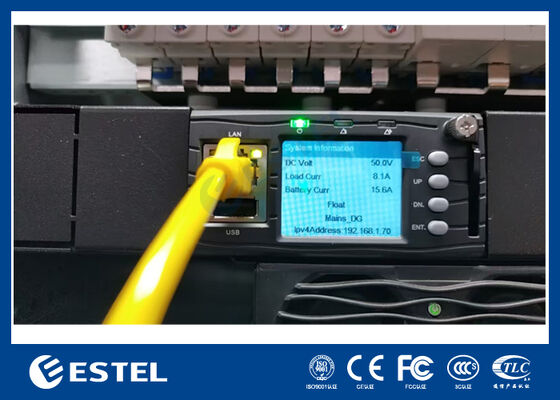

التوزيع المتكامل للاتجاه المباشر مع LLVD و BLVD يمكّن من التخلص من الحمل بشكل أولوي، مما يساعد على الحفاظ على احتياطيات البطارية الحرجة أثناء انقطاع التيار.جهاز تحكم النظام المتقدم يوفر مراقبة شاملة ومنطق قابل للبرمجة عن طريق 3 AIيتم دعم الإدارة عن بعد من خلال واجهات RS232 و RS485 و SNMP ، مما يمنح المشغلين مرئية كاملة في الإنذارات والأداء وحالة المصلح.جهاز LCD في اللوحة الأمامية يسمح بالوصول والتكوين المريح في الموقع.
توفر وحدات المباشرة أداءً موثوقًا به في الظروف القاسية ، وتعمل دون تدهور عبر نطاق درجة الحرارة من ¥40 °C إلى + 65 °C ورطوبة النسبية من 5٪ إلى 95٪ (غير مكثفة).يتم الحفاظ على الطاقة الكاملة في ارتفاعات تصل إلى 3000 مترسلسلة ET توفر قاعدة طاقة متواصلة جاهزة للمستقبل للتطبيقات الحرجة للمهمة حيث لا يكون وقت التوقف خيارًا.
المواصفاتمن 16kw DC48V حل المصلح
| النوع | نظام تصحيح الاتصالات | |||
| النظام | البعد | 482.0W) *350.0(D) *5U(H) | ||
| الوزن | ≤20kg (بدون مُستقيمات) | |||
| وضع التبريد | التبريد الطبيعي | |||
| وضع التثبيت | مثبت على رف 19 بوصة | |||
| وضع الكابلات | المدخل الأعلى والمخرج الأعلى | |||
| وضع الصيانة | الصيانة الأمامية، تغيير درجة وحدة الدعم | |||
| مستوى الحماية | IP20 | |||
| التكييف التوزيع |
وضع الإدخال |
واحد المرحلة 220VAC | ||
| مفصل الدخول | 2*63A 1P، (واحد للدعم) | |||
| تردد الإدخال | 45 إلى 65 هرتز، القيمة الاسمية: 50 هرتز/60 هرتز | |||
| برنامج التعاون | 20/40KA، 8/20us | |||
| العاصمة التوزيع |
الجهد الخارجي | -43~-58VDC، القيمة المسجلة: -53.5VDC | ||
|
قدرة الإنتاج (ماكسيمون)
|
12kw ((4*3kw ، N + 1 إضافية) | |||
|
مفصل البطارية
|
2 * 125A 1P مفكّك الدوائر | |||
| مفكّك الحمل |
LLVD: 2*80A/1P+2*63A/1P BLVD: 1*63A/1P+2*32A/1P+4*16A/1P |
|||
| وحدة التصحيح | الجهد المدخل | 85VAC 300VAC، مقياس 220VAC | ||
| الكفاءة | > 96% | |||
| الطاقة الاسمية | 3000W ((176~300VAC) | |||
| درجة حرارة العمل | -40 درجة مئوية ~ +75 درجة مئوية ((المخرج الكامل أقل من 50 درجة مئوية) | |||
| البعد | 106.5mm ((W) × 286mm ((D) × 41.5mm ((1U/H) | |||
| الوزن | ≤2kg | |||
| وضع التبريد | التبريد القسري | |||
| عامل القوة | ≥0.99 | |||
| THD | ≤ 5% | |||
| مخرجات التيار المباشر | 43 ~ 58VDC، معدل 53.5VDC، أقصى 55A | |||
| جهاز التحكم | مدخل الإشارة | درجة حرارة البيئة 3 °C (7 °F) | ||
| مخرج الإنذار | 6 الاتصال الجاف | |||
| RS232 | مدعوم | |||
| RS485 | مدعومة، 2*RS485 | |||
| SNMP | مدعوم | |||
| وضع العرض | شاشة LCD | |||
| البيئة | التشغيل درجة الحرارة |
-40°C ~ +65°C (المخرج الكامل أقل من 50°C) | ||
| درجة حرارة التخزين | -40°C~+70°C | |||
| رطوبة العمل | 5%~95% ((غير مكثف) | |||
| الارتفاع | 0~3000m ((إذا كان الارتفاع في نطاق 2000m إلى 3000m، الحد الأقصى للعمل انخفضت درجة الحرارة بمقدار 1 درجة مئوية مع زيادة الارتفاع بمقدار 200 متر.) |
|||

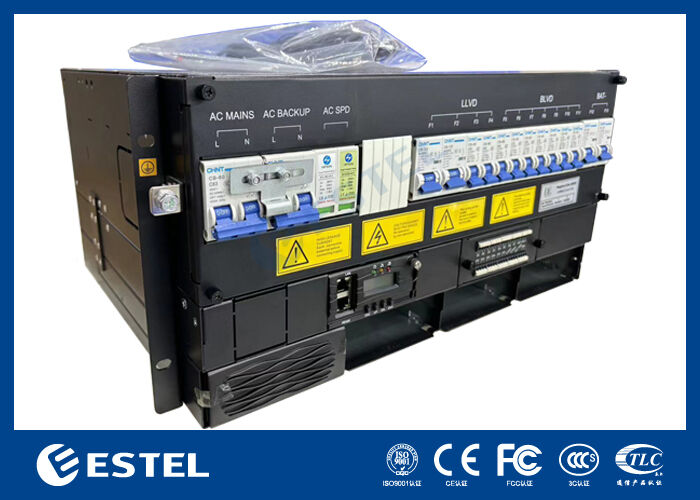

حالة حل المصلح DC48V بـ 16kw

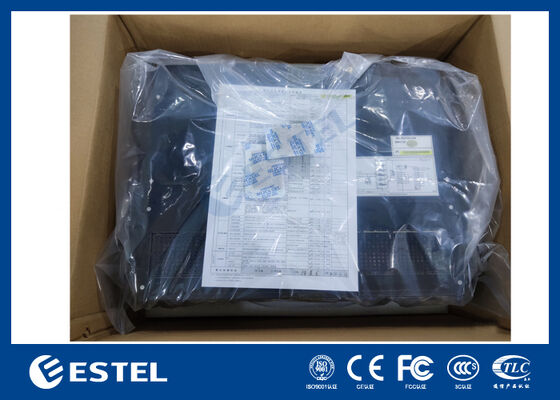

حزمة من 16kw DC48V حل المصلح
